BLDC 모터란 무엇인가?

CubeMars / Sep 15,2023

모션 시스템을 설계할 때 많은 엔지니어들은 동일한 문제에 직면합니다. 브러시에 의해 발생하는 과도한 유지보수, 고속 영역에서의 제한된 효율, 그리고 정밀한 제어의 어려움이 그것입니다.

이러한 한계는 설계자들로 하여금 한 가지 질문을 던지게 만듭니다. 기존 DC 모터를 대체할 더 나은 선택지는 없을까?

이 지점에서 브러시리스 DC(BLDC) 모터가 등장합니다.

BLDC 모터란 무엇인가? 초보자 가이드：

BLDC 모터는 직류(DC) 전원으로 구동되며, 기계적 브러시 없이 회전을 생성하는 전기 모터입니다. 브러시 대신 전자식 컨트롤러를 사용해 모터 권선에 흐르는 전류의 타이밍을 제어함으로써 부드럽고 안정적인 구동을 실현합니다.

BLDC 모터의 주요 구성 요소는 영구자석으로 이루어진 로터, 고정 권선을 포함하는 스테이터, 그리고 로터 위치에 따라 전류의 타이밍을 결정하는 전자 컨트롤러입니다. 홀 센서와 같은 센서는 로터 위치 정보를 제공하여 정밀한 전자식 정류를 가능하게 합니다.

현대 응용 분야에서 BLDC 모터가 중요한 이유

BLDC 모터의 구조 — 영구자석 로터, 고정 권선, 전자 제어 — 를 이해하면, 왜 이 기술이 현대 모션 시스템에서 널리 사용되는지 쉽게 알 수 있습니다. 이 기본 설계는 신뢰성, 효율성, 제어 성능 간의 균형을 보다 자유롭게 설계할 수 있게 해주며, 특히 성능 요구가 계속 높아지는 응용 분야에서 큰 장점을 제공합니다.

그러나 이러한 장점은 단순히 브러시를 제거했기 때문만은 아닙니다. 토크가 생성되는 방식, 전류 제어 방식, 그리고 모터 내부에서 움직임이 관리되는 방식과 밀접하게 연결되어 있습니다. BLDC 모터가 왜 이러한 이점을 제공하는지, 그리고 왜 브러시 DC 모터와 근본적으로 다른 거동을 보이는지를 이해하려면 그 작동 원리를 살펴볼 필요가 있습니다.

BLDC 모터의 작동 원리

BLDC 모터는 스테이터에서 생성되는 회전 자기장과 로터의 영구자석 간의 상호작용을 통해 회전을 발생시킵니다. 브러시 DC 모터와 달리, 이 과정은 기계적 접촉이 아닌 전자적으로 제어됩니다.

실제 동작 과정:

전자 컨트롤러가 스테이터 권선을 순차적으로 인가하여 회전 자기장을 생성합니다.
센서 또는 센서리스 방식으로 로터 위치를 감지하여 정확한 타이밍을 확보합니다.
전류 스위칭은 전자적으로 처리되어 브러시와 정류자를 대체합니다.
스테이터 자기장과 로터 자석의 상호작용으로 연속적인 토크와 회전이 발생합니다.

이 전자식 제어 방식이 BLDC 모터 작동의 핵심이며, 기존 브러시 DC 모터와 구별되는 가장 큰 차이점입니다.

BLDC 모터 vs. 브러시 DC 모터

BLDC 모터와 브러시 DC 모터는 모두 모션 시스템에서 널리 사용되지만, 정류 방식의 차이로 인해 성능, 유지보수, 제어성에서 뚜렷한 차이를 보입니다. 이러한 차이를 이해하면, 높은 신뢰성과 안정적인 동작이 요구되는 응용 분야에서 BLDC 모터가 점점 더 많이 선택되는 이유를 알 수 있습니다.

항목	BLDC 모터	브러시 DC 모터
정류 방식	컨트롤러 기반 전자식 정류	브러시 기반 기계식 정류
기계적 마모	브러시 없음, 마모 최소	브러시 및 정류자 마모
효율	일반적으로 높음	마찰 및 스파크로 인해 낮음
고속 성능	고속에서도 안정적	브러시 마모로 제한
제어 정밀도	고정밀 속도·위치 제어 가능	특히 고속에서 정밀도 제한
유지보수	낮음	정기적인 브러시 교체 필요
전기적 노이즈	낮음	높음

※ 이러한 차이는 전류 전환 방식과 토크 생성 방식에서 직접적으로 기인합니다.

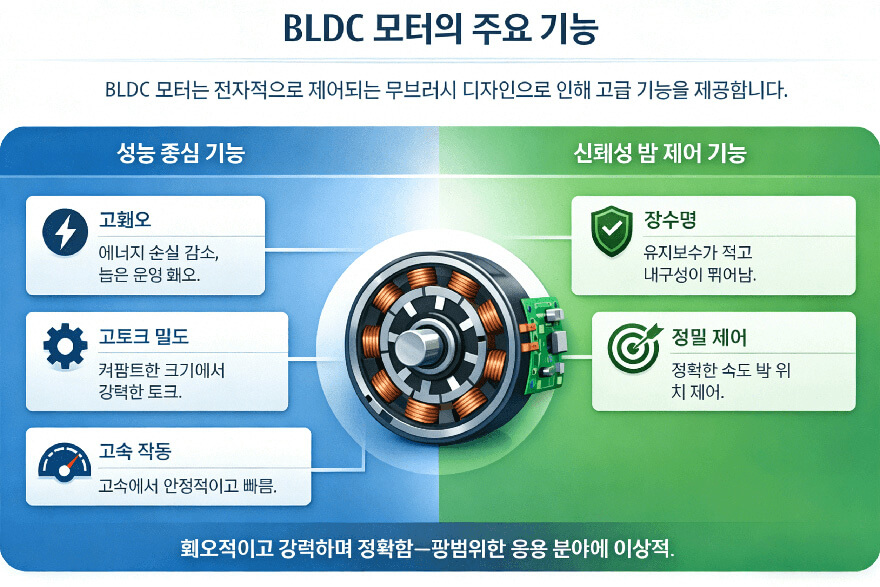

BLDC 모터의 핵심 특징

BLDC 모터 성능의 핵심은 전자 제어 기반의 브러시리스 구조입니다. 이 구조는 효율, 출력 토크, 그리고 실제 시스템에서의 정밀 제어 능력에 직접적인 영향을 미칩니다.

BLDC 모터의 적용 분야

BLDC 모터는 정밀하고 신뢰성이 높으며 효율적인 구동이 요구되는 다양한 분야에서 널리 사용됩니다. 높은 토크, 빠른 응답 속도, 긴 수명을 동시에 갖추어 실제 산업 환경에 적합합니다:

로보틱스 – 휴머노이드 로봇의 관절, 외골격, 사족보행 로봇은 정밀하고 협응된 움직임이 필요합니다. 이러한 시스템에는 고토크이면서도 컴팩트한 모터가 필수적이며, CubeMars AK 시리즈 로봇 액추에이터 자주 선택됩니다.

산업 자동화 – 컨베이어 시스템, 협동 로봇 암, AGV는 안정적인 성능과 정밀 제어를 요구합니다. 고효율·고내구성 BLDC 모터는 신뢰성 있는 운용을 가능하게 하며, CubeMars RI 시리즈 내전형 무프레임 토크 모터 이러한 환경에서 널리 활용되고 있습니다.

의료 기기 – 재활 로봇, 수술 장비, 진단 장비는 저소음·부드러운·반복 가능한 동작이 필요합니다. BLDC 모터는 장시간 사용에서도 안정적인 성능을 보장합니다.

짐벌 및 센서 플랫폼 – 카메라 안정화 시스템과 회전형 센서 장치는 낮은 진동과 정확한 위치 제어가 요구됩니다. 경량·고응답 BLDC 모터는 부드러운 자세 제어와 정밀한 회전을 가능하게 합니다.

이 모든 응용 분야에서 BLDC 모터는 신뢰성, 정밀도, 효율성을 결합한 현대 모션 시스템의 핵심 구성 요소입니다.
