Comment choisir le bon moteur d’articulation robotique : couple, vitesse et intégration expliqués

Qu’est-ce qu’un moteur d’articulation robotique — et pourquoi son choix est crucial

Dans un système robotique, le mouvement n’est pas généré uniquement par le moteur lui-même, mais par la manière dont celui-ci est intégré à chaque articulation. Un moteur d’articulation robotique convertit l’énergie électrique en un mouvement mécanique contrôlé, permettant aux articulations de tourner, de soulever des charges, de se positionner et de réagir avec précision sous contrainte.

Contrairement aux moteurs à usage général, les moteurs d’articulation fonctionnent toujours comme partie intégrante d’un système étroitement couplé.

Ils doivent fonctionner en coordination avec:

• Les structures d’engrenages et de transmission

• Les capteurs et encodeurs

• Les contrôleurs et algorithmes de commande

• Les charges mécaniques et la géométrie des articulations

Par conséquent, leurs performances influencent directement la vitesse, la précision, la capacité de charge et la fiabilité à long terme du robot.

Pour de nombreux ingénieurs, le choix d’un moteur peut d’abord sembler être un simple exercice de correspondance de paramètres — sélectionner un moteur répondant aux exigences de couple et de vitesse sur le papier. En pratique, toutefois, le choix du moteur d’articulation a des implications bien plus larges.

Un moteur inadapté peut entraîner:

• Une génération excessive de chaleur

• Des mouvements instables ou oscillatoires

• Une précision de contrôle limitée

• Des modifications structurelles tardives lors du développement

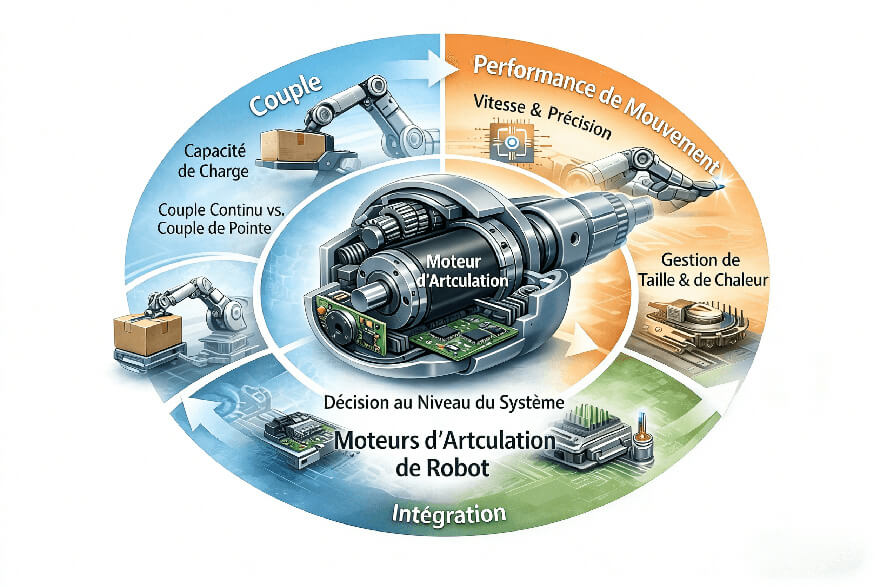

Ainsi, le choix d’un moteur d’articulation robotique n’est pas une décision purement liée à un composant, mais un choix au niveau du système. Il détermine l’efficacité des mouvements du robot, la précision de ses tâches et la fiabilité de son fonctionnement dans le temps.

Avant d’examiner des technologies ou configurations spécifiques, il est essentiel de comprendre ce qu’une articulation robotique exige réellement de son moteur dans des conditions de fonctionnement réelles. Ces exigences constituent la base de toutes les décisions de sélection à venir.

Commencez par la charge : comprendre les besoins en couple

(Pourquoi le couple est toujours la première question dans le choix d’un moteur d’articulation)

La performance d’une articulation robotique commence par la force qu’elle doit produire. Le couple, équivalent rotatif de la force linéaire, détermine si une articulation peut soulever, faire pivoter ou maintenir une charge de manière fiable. Comprendre à la fois le couple continu et le couple de pointe est essentiel, car un moteur ne répondant qu’à l’un de ces paramètres peut échouer en conditions réelles.

Deux valeurs de couple sont importantes en pratique ::

Couple continu : reflète la charge que l’articulation peut supporter sur de longues périodes sans surchauffe. Ceci est particulièrement critique pour les robots de service ou les bras industriels effectuant des tâches répétitives pendant des heures. Les moteurs insuffisants souffrent souvent de stress thermique, de réduction de durée de vie et de sorties incohérentes.

Couple de pointe : représente les demandes de courte durée — démarrage sous charge, accélération rapide ou réponse à une résistance soudaine. Ignorer le couple de pointe peut entraîner blocage, vibration ou choc mécanique dans l’articulation.

La demande en couple est rarement statique. Dans les applications à grande vitesse ou de précision, elle fluctue constamment en fonction des variations de charge et des profils de mouvement. Les moteurs doivent répondre à ces variations de manière fluide pour maintenir stabilité et précision.

Performance du mouvement : exigences de vitesse et de précision

(À quelle vitesse un joint se déplace — et avec quelle précision il atteint sa cible)

Une fois les exigences en couple définies, l’aspect suivant est le mouvement de l’articulation : vitesse, accélération et précision de positionnement. Ces paramètres déterminent non seulement l’efficacité du robot, mais aussi la qualité et la cohérence de ses tâches.

Les articulations à grande vitesse permettent des cycles plus rapides pour les robots industriels et des réponses plus naturelles pour les robots de service. Cependant, la vitesse sans contrôle suffisant du couple entraîne souvent des dépassements, des vibrations ou des contraintes mécaniques — ce qui renforce l’importance d’analyser le couple en priorité.

La précision est tout aussi cruciale. La précision de position garantit que l’effecteur final — pince, outil ou capteur — atteint systématiquement sa cible. Dans les robots collaboratifs ou chirurgicaux, de petites déviations peuvent affecter la sécurité ou les résultats. La précision dépend non seulement du moteur lui-même, mais aussi de la résolution des encodeurs et du comportement de contrôle.

L’accélération et la décélération compliquent encore les choses. Les variations de charge pendant le mouvement affectent la stabilité de la vitesse et la précision de positionnement. Les moteurs doivent gérer ces dynamiques en douceur pour maintenir des performances constantes.

Conclusion clé : la vitesse détermine la rapidité d’un mouvement — la précision détermine la fiabilité de ce mouvement.

Contraintes d’intégration : adapter les moteurs aux articulations réelles

(Pourquoi la performance seule ne suffit jamais)

Après avoir défini les exigences en couple, vitesse et précision, les ingénieurs sont confrontés à un autre défi pratique : comment le moteur s’intègre dans la conception mécanique de l’articulation. Même le moteur le plus performant peut ne pas produire de résultats si son intégration dans le système robotique est impossible.

La taille et le format sont essentiels. Le moteur doit physiquement tenir dans le boîtier de l’articulation tout en laissant de la place pour les engrenages, encodeurs, câblage et autres composants. Les conceptions compactes sont souvent nécessaires dans les robots humanoïdes ou les bras articulés multi-degrés de liberté, tandis que les grandes articulations industrielles peuvent accueillir des moteurs plus puissants.

Le montage et l’alignement comptent également. Un alignement correct assure un transfert de force efficace et évite les contraintes indésirables pouvant provoquer usure ou panne mécanique. Les concepteurs doivent également considérer la facilité d’assemblage et de maintenance lors du choix des dimensions et interfaces du moteur.

La gestion thermique est un autre facteur lié à l’intégration. Les moteurs génèrent de la chaleur, et il faut prévoir suffisamment d’espace, de flux d’air ou de dispositifs de refroidissement. Un moteur qui répond aux exigences de couple et de vitesse mais surchauffe dans une articulation confinée peut se dégrader rapidement, affectant performance et durée de vie.

En analysant ces contraintes d’intégration conjointement aux exigences de performance, les ingénieurs peuvent réduire efficacement le choix des moteurs. Cela prépare l’étape suivante : comprendre comment ces exigences influencent le processus de sélection réel, qui sera détaillé dans le chapitre suivant.

Des exigences aux facteurs de sélection

Après avoir exploré les facteurs clés influençant la performance des articulations — couple, caractéristiques de mouvement et contraintes d’intégration — il est temps de comprendre comment transformer ces facteurs en décisions concrètes de sélection de moteur.

Toutes les articulations ne sont pas égales, et l’importance relative de chaque facteur varie selon l’application:

Couple vs Vitesse

• Les articulations supportant des charges lourdes, comme les épaules des bras industriels, privilégient le couple à la vitesse.

• À l’inverse, les articulations du poignet ou des effecteurs finaux nécessitent souvent des mouvements rapides avec un couple modéré.

• Comprendre ce compromis permet de restreindre efficacement les choix de moteurs.

Exigences de précision

• Les tâches nécessitant un positionnement exact, comme l’assemblage ou la manipulation délicate, rendent la précision et le contrôle de mouvement critique.

• D’autres articulations effectuant des mouvements plus larges peuvent tolérer une précision moindre, permettant l’utilisation de moteurs plus compacts ou moins coûteux.

Contraintes d’intégration

• L’espace, l’alignement et les considérations thermiques influencent les moteurs pouvant s’adapter physiquement et fonctionner de manière fiable.

• Les articulations du poignet très compactes nécessitent de petits moteurs, tandis que les articulations de l’épaule plus grandes peuvent accueillir des moteurs plus puissants.

En pesant ces facteurs ensemble, les ingénieurs peuvent définir une stratégie de sélection spécifique à chaque articulation plutôt que de traiter toutes les articulations de la même manière. Cela garantit que le moteur choisi répond non seulement aux exigences de performance, mais aussi aux contraintes mécaniques et opérationnelles.

Sélection des moteurs basée sur les articulations robotiques

Une fois les stratégies de sélection établies, il est temps d’examiner comment elles s’appliquent aux différentes articulations robotiques. Chaque articulation possède des exigences spécifiques en matière de mouvement, de charge et de contraintes d’intégration, qui influencent directement le choix du moteur.

Guide étape par étape pour la sélection des moteurs d’articulations robotiques

Afin de rendre le processus de sélection plus accessible, voici un flux de travail simplifié que les ingénieurs peuvent suivre:

1. Définir les exigences de l’articulation

• Couple (continu et de pointe)

• Vitesse et accélération

• Précision et exactitude de positionnement

• Contraintes d’intégration (espace, alignement, refroidissement)

2. Identifier les compromis

• Articulations à charge élevée → prioriser le couple

• Articulations à mouvements rapides → prioriser la vitesse

• Articulations critiques en précision → prioriser la fluidité du mouvement et la qualité de l’encodeur

3. Présélectionner les moteurs

• Comparer les fiches techniques en termes de couple, vitesse et dimensions

• Vérifier la compatibilité avec les contrôleurs et les réducteurs

4. Valider par rapport à l’application

• S’assurer que les limites thermiques, le cycle de fonctionnement et la charge attendue sont respectés

• Évaluer la fiabilité en fonctionnement répétitif ou continu

5. Associer la sélection aux articulations spécifiques

• Moteur d’épaule  → nécessite généralement un couple continu élevé et une bonne stabilité thermique pour supporter des charges soutenues

• Moteur de coude  → exige un équilibre entre couple, vitesse et intégration compacte

• Moteur de poignet → priorise une réponse rapide, un couple de pointe élevé et un contrôle précis

Le respect de ces étapes permet aux ingénieurs de passer de la théorie à des choix pratiques et spécifiques à chaque articulation, sans négliger les facteurs critiques.

Conseils finaux pour la sélection des moteurs d’articulation

• Toujours commencer par le couple : si le moteur ne peut pas supporter la charge, la vitesse et la précision n’auront aucune importance.

• Considérer le système dans son ensemble : encodeurs, réducteurs et intégration mécanique influencent directement les performances.

• Éviter la sur-spécification : des moteurs surdimensionnés augmentent les coûts, le poids et la complexité.

• Anticiper l’utilisation réelle : le fonctionnement continu, les limites thermiques et les cycles de travail déterminent la fiabilité à long terme.

• S’appuyer sur des exemples concrets : l’analyse d’applications similaires et de solutions existantes aide à valider les choix.

En comprenant les besoins spécifiques de chaque articulation, en évaluant le couple, la vitesse, la précision et les contraintes d’intégration, et en suivant un processus de sélection étape par étape, ce guide vise à vous aider à choisir le moteur approprié, afin que votre robot se déplace de manière plus efficace, précise et fiable.
