Comment les actionneurs planétaires à arbre creux améliorent les performances des articulations robotiques

Pourquoi les actionneurs traditionnels limitent la robotique avancée

À mesure que les robots deviennent plus compacts, plus performants et multifonctionnels, les conceptions d’actionneurs traditionnelles limitent de plus en plus leurs performances. Des problèmes tels que la complexité du câblage, des ensembles volumineux et une densité de couple insuffisante créent des défis d’intégration importants pour les articulations robotiques modernes. Comprendre ces limites permet de mieux saisir pourquoi des solutions d’actionneurs de nouvelle génération sont nécessaires.

• Câblage complexe et intégration limitée

  Les actionneurs traditionnels reposent souvent sur des câbles externes pour l’alimentation, la communication et le retour d’information, ce qui augmente la complexité du système et le risque de défaillance. La gestion de ces câbles devient particulièrement difficile dans les robots comportant de multiples articulations, ce qui peut entraîner des interférences, de l’usure et des difficultés de maintenance.




• Structure volumineuse et intégration difficile

  Les configurations d’actionneurs conventionnelles sont généralement composées de moteurs, de réducteurs, d’encodeurs et de variateurs séparés. Cette architecture distribuée augmente la taille et le poids, rendant l’intégration dans des articulations robotiques compactes plus difficile et limitant la flexibilité globale de conception.




• Densité de couple insuffisante pour les robots compacts

  De nombreuses applications robotiques — telles que les articulations de hanche des robots humanoïdes, les pattes de robots quadrupèdes ou les bras robotisés — nécessitent un couple élevé dans un encombrement réduit. Les actionneurs conventionnels ne parviennent souvent pas à fournir une densité de couple suffisante sans augmenter la taille ou le poids, ce qui impose des compromis entre puissance, vitesse et flexibilité de conception.

Pour surmonter ces défis, les actionneurs planétaires à arbre creux se sont imposés comme une solution intégrée et haute performance, ouvrant la voie à la série CubeMars AKH dans la conception des articulations robotiques de nouvelle génération.

Qu’est-ce qu’un actionneur planétaire à arbre creux

Un actionneur planétaire à arbre creux est un module d’actionneur robotique entièrement intégré qui combine un moteur brushless, un réducteur planétaire, des capteurs et des composants de commande dans une unité compacte dotée d’un arbre central creux. Cette structure creuse permet aux câbles, aux lignes de signal ou aux éléments mécaniques de traverser directement l’actionneur, permettant des conceptions plus propres et plus efficaces des articulations robotiques.À mesure que les systèmes robotiques deviennent plus compacts et plus complexes, cette architecture d’actionneur intégrée devient de plus en plus essentielle pour améliorer les performances, la fiabilité et la facilité d’intégration.

Composants structurels principaux

Un actionneur planétaire à arbre creux intègre plusieurs composants d’entraînement essentiels dans un seul module d’actionneur：

• Arbre creux – permet le passage interne des câbles et des éléments structurels

• Moteur brushless – fournit un contrôle du mouvement efficace et précis

• Réducteur planétaire – augmente le couple de sortie tout en maintenant une taille compacte

• Capteurs intégrés et systèmes de retour d’information – permettent un contrôle précis de la position et du mouvement

• Boîtier compact – assure la rigidité structurelle et simplifie l’installation

Cette conception intégrée réduit le besoin de composants externes et simplifie l’architecture globale du système robotique.

Principe de fonctionnement d’un actionneur planétaire à arbre creux

Un actionneur planétaire à arbre creux convertit l’énergie électrique en mouvement mécanique contrôlé grâce à un moteur intégré et un système d’engrenages planétaires. Ce processus permet une amplification efficace du couple et une sortie de mouvement précise dans un module d’actionneur compact.

Le fonctionnement peut être compris selon les étapes suivantes :

1. Entrée électrique
L’actionneur reçoit l’énergie électrique du contrôleur moteur. Cette entrée électrique génère un champ électromagnétique contrôlé à l’intérieur du moteur brushless, initiant le mouvement de rotation.

2. Rotation du moteur brushless
Le moteur brushless convertit l’énergie électrique en un mouvement de rotation à haute vitesse. Les moteurs brushless offrent un rendement élevé, une réponse rapide et une grande précision de contrôle, ce qui les rend idéaux pour les applications robotiques.

3. Réduction par engrenages planétaires
La rotation à haute vitesse du moteur est transmise au réducteur planétaire. Le système d’engrenages planétaires réduit la vitesse de rotation tout en multipliant le couple de sortie. Cela permet à l’actionneur de fournir un couple nettement plus élevé sans augmenter la taille du moteur.

4. Amplification et transmission du couple
Grâce à la réduction par engrenages, le couple est amplifié et transmis efficacement à l’étage de sortie de l’actionneur. La structure intégrée garantit des pertes d’énergie minimales et une efficacité mécanique élevée.

5. Sortie par arbre creux vers l’articulation robotique
Le couple amplifié est transmis via la sortie à arbre creux, qui entraîne directement l’articulation robotique. L’arbre creux permet également le passage des câbles, des capteurs ou des composants structurels à travers son centre, permettant des conceptions d’articulations robotiques compactes, propres et hautement intégrées.

En combinant une transmission de couple efficace avec une architecture centralisée à arbre creux, cette conception d’actionneur offre de nombreux avantages en matière d’intégration et de performance pour les systèmes robotiques de nouvelle génération.

Principaux avantages des actionneurs planétaires à arbre creux

(Pourquoi l’architecture à arbre creux améliore l’intégration robotique)

Les actionneurs planétaires à arbre creux offrent des avantages significatifs par rapport aux conceptions d’actionneurs traditionnelles en améliorant l’intégration, l’efficacité et la fiabilité. Leur architecture structurelle unique et leur conception intégrée sous forme de module d’actionneur les rendent particulièrement adaptés aux systèmes robotiques modernes nécessitant une taille compacte, des performances élevées et une intégration évolutive.

Les principaux avantages comprennent :

• Passage interne des câbles
  L’arbre creux permet aux câbles d’alimentation, aux fils de signal ou aux composants mécaniques de passer directement à travers l’actionneur. Cela élimine le câblage externe, réduit l’encombrement et minimise les risques d’interférences, d’usure ou de dommages des câbles pendant le fonctionnement.

• Intégration structurelle plus élevée
  En intégrant le moteur, le réducteur planétaire et les systèmes de retour d’information dans un seul module d’actionneur compact, les actionneurs à arbre creux réduisent le nombre de composants externes. Cela simplifie la conception mécanique et améliore la compacité globale du système.

• Conception simplifiée des articulations robotiques
  L’architecture d’actionneur centralisée et modulaire facilite la conception, l’assemblage et la maintenance des articulations robotiques. Les ingénieurs peuvent concevoir des systèmes robotiques plus propres, plus efficaces et avec moins de contraintes mécaniques et électriques.

Ces avantages font des actionneurs planétaires à arbre creux une solution idéale pour les systèmes robotiques avancés et une innovation clé qui stimule l’évolution de la conception des articulations robotiques de nouvelle génération.

Applications des actionneurs à arbre creux

En s’appuyant sur ces avantages structurels et d’intégration, les actionneurs planétaires à arbre creux sont devenus une solution de plus en plus importante dans les systèmes robotiques modernes. Leur architecture centralisée permet des conceptions d’articulations plus compactes, réduit la complexité mécanique et facilite l’intégration évolutive des actionneurs. Par conséquent, les modules d’actionneurs à arbre creux sont désormais largement adoptés dans diverses applications robotiques avancées où les performances, la compacité et la fiabilité du système sont essentielles.

Robots humanoïdes

Les articulations des robots humanoïdes doivent fournir un couple élevé dans un espace fortement contraint tout en maintenant un mouvement fluide et stable. Les actionneurs à arbre creux prennent en charge des conceptions d’articulations compactes et centralisées en permettant le passage interne des câbles et en réduisant les composants externes. Cela améliore l’efficacité structurelle, réduit l’encombrement des articulations et améliore les performances globales de mouvement.

Bras robotiques et robots collaboratifs

Pour les bras robotiques et les robots collaboratifs, la facilité d’intégration et la simplicité structurelle sont des priorités de conception essentielles. Les actionneurs à arbre creux réduisent le câblage externe et minimisent le nombre de composants d’entraînement séparés, permettant des architectures mécaniques plus propres. Cela simplifie l’assemblage, améliore la fiabilité du système et permet aux ingénieurs de concevoir des bras robotiques plus compacts et plus efficaces.

Exosquelettes et robotique portable

Les systèmes d’exosquelette privilégient des solutions d’actionneurs légers et compacts pouvant être intégrés de manière transparente dans des structures portables. Les modules d’actionneurs à arbre creux permettent aux concepteurs de créer des mécanismes d’articulation centralisés qui réduisent l’encombrement et améliorent l’efficacité mécanique globale. Cela contribue à améliorer le confort de l’utilisateur, à réduire le poids du système et à offrir des mouvements assistés plus naturels, ce qui est essentiel pour les applications de robotique portable.

Systèmes robotiques industriels et modulaires

Les robots industriels s’appuient de plus en plus sur des architectures d’actionneurs modulaires afin d’améliorer l’évolutivité et de simplifier l’intégration des systèmes. Les actionneurs planétaires à arbre creux permettent de créer des modules d’articulation compacts et autonomes pouvant être facilement intégrés dans des bras robotiques et des machines automatisées. Cette approche modulaire améliore la flexibilité du système, réduit la complexité de maintenance et accélère le développement de plateformes robotiques évolutives.

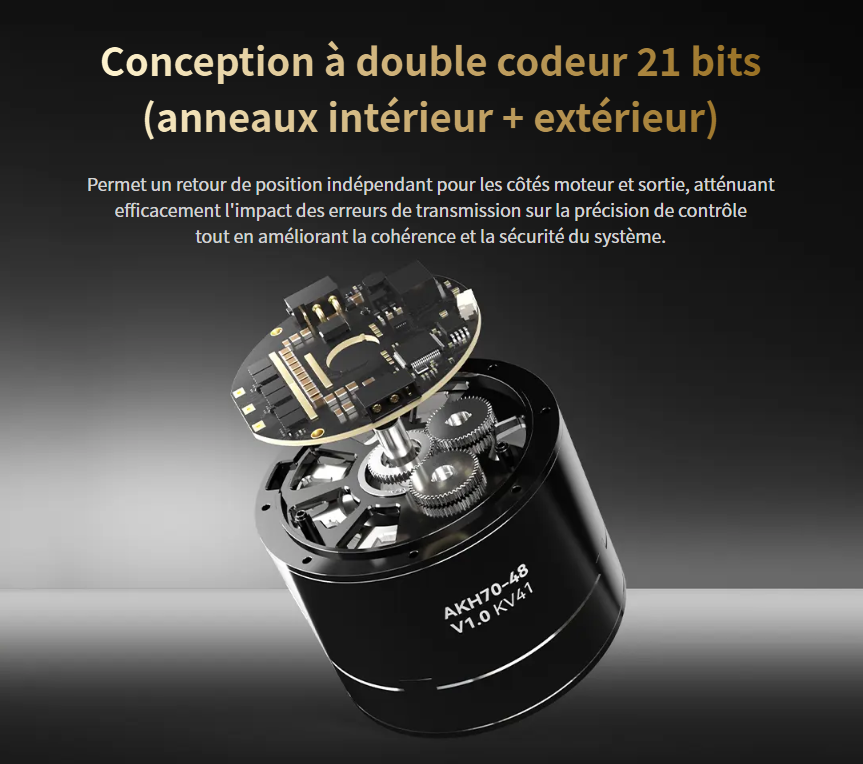

Présentation des actionneurs planétaires à arbre creux CubeMars série AKH

Pour répondre aux défis d’intégration, d’efficacité et de fiabilité des systèmes robotiques modernes, CubeMars a développé la série AKH d’actionneurs planétaires à arbre creux. Conçue comme des modules d’actionneurs compacts et intégrés, la série AKH combine une densité de couple élevée, un passage interne des câbles et un réducteur planétaire dans une seule unité optimisée en termes d’espace. Ces caractéristiques rendent les actionneurs AKH particulièrement adaptés aux articulations robotiques avancées où les performances, la compacité et la fiabilité sont essentielles.

Avantages techniques

• Haute densité de couple: Fournit un couple élevé dans un format compact, permettant des articulations plus puissantes sans augmenter l’encombrement.

• Réducteur planétaire intégré: Améliore l’efficacité mécanique et réduit le jeu (backlash) pour une précision accrue.

• Architecture à arbre creux: Permet le passage interne des câbles et des capteurs, simplifiant la conception des articulations.

• Conception modulaire: Combine le moteur, la transmission et les systèmes de retour d’information en une seule unité pour faciliter l’assemblage et la maintenance.

• Fiabilité améliorée: Moins de composants externes et un câblage protégé garantissent une durabilité à long terme dans des environnements exigeants.

Comparaison des modèles de la série AKH (Guide de sélection rapide)

Grâce à son architecture à arbre creux, à son réducteur planétaire intégré et à sa conception modulaire compacte, la série CubeMars AKH offre une solution haute performance, évolutive et fiable pour les articulations robotiques de nouvelle génération. Le tableau comparatif met en évidence les principales différences entre les modèles AKH70-16 et AKH70-48, permettant aux ingénieurs de sélectionner rapidement l’actionneur adapté à leur application tout en garantissant une efficacité d’intégration et une fiabilité optimales du système.

Comment Choisir le Bon Actionneur à Arbre Creux

Choisir un actionneur à arbre creux n’a pas besoin d’être compliqué. En décomposant le processus en étapes claires, même les débutants peuvent prendre des décisions éclairées qui équilibrent performance, dimensions et intégration système.

Étape 1 : Comprendre les exigences de charge de votre articulation

La première étape consiste à déterminer combien de couple votre articulation nécessite. Cela inclut à la fois les charges statiques (le poids qu’elle doit supporter) et les charges dynamiques (forces pendant le mouvement). Sélectionner un actionneur capable de gérer ces charges de manière fiable garantit un fonctionnement fluide et évite l’usure prématurée.

(Conseil: Surévaluer le couple ajoute un poids et un encombrement inutiles, tandis que le sous-estimer peut provoquer des défaillances.)

Étape 2 : Considérer l’espace et les contraintes de poids

Examinez ensuite l’espace disponible au niveau de l’articulation et la charge maximale que l’actionneur peut supporter. Les actionneurs à arbre creux sont naturellement compacts, mais les modèles varient en dimensions et en masse.

• Pour les robots compacts ou les dispositifs portables, privilégiez des actionneurs plus petits et légers.

• Pour les bras robotiques lourds ou grandes articulations, des actionneurs à couple élevé peuvent être légèrement plus volumineux mais sont nécessaires pour des performances fiables.

(Raisonnementg: Le bon équilibre entre taille et couple permet au robot de rester agile et efficace sans compromettre sa force.)

Étape 3 : Vérifier les fonctionnalités d’intégration

Les actionneurs à arbre creux incluent souvent des fonctionnalités intégrées telles que :

• Passage interne des câbles réduit l’encombrement et protège les câbles de l’usure.

• Réducteurs planétaires intégrés améliore l’efficacité mécanique et réduit le jeu.

• Capteurs et retour d’information intégrés simplifie le contrôle et réduit le nombre de composants externes.

(Conseil: Faire correspondre les fonctionnalités de l’actionneur à l’architecture de votre système évite des reconceptions inattendues.)

Étape 4 : Adapter à votre application

Enfin, considérez le type de projet et vos priorités :

• Robots humanoïdes ou portables → privilégiez la compacité, la légèreté et des mouvements d’articulation fluides..

• Robots industriels ou à forte charge → privilégiez le couple, la durabilité et la précision..

(Raisonnement: Comprendre l’application permet de sélectionner un actionneur qui répond aux spécifications tout en étant adapté à l’usage réel.)

Résumé

En suivant ces étapes — évaluer la charge, considérer l’espace et le poids, vérifier les fonctionnalités d’intégration et adapter à l’application — les ingénieurs peuvent sélectionner systématiquement le bon actionneur à arbre creux. Cette approche garantit des articulations efficaces, fiables et parfaitement adaptées à la plateforme robotique ciblée, sans conjectures ni essais-erreurs.

Conclusion

Les actionneurs planétaires à arbre creux représentent une innovation clé dans la robotique moderne, offrant une intégration compacte, une haute densité de couple et une conception simplifiée des articulations. Du passage interne des câbles à l’architecture modulaire des actionneurs, ces caractéristiques aident les ingénieurs à créer des systèmes robotiques plus fiables, efficaces et évolutifs.

En comprenant les avantages des actionneurs, en évaluant les besoins de l’application et en suivant un processus de sélection structuré, les ingénieurs — qu’ils soient débutants ou expérimentés — peuvent choisir avec confiance le bon actionneur pour leurs projets robotiques de nouvelle génération.

Passez à l’action

Prêt à faire passer vos conceptions robotiques au niveau supérieur ? Découvrez la série CubeMars AKH et explorez les actionneurs à arbre creux qui allient puissance, précision et intégration compacte.

• En savoir plus sur les modèles AKH: AKH70‑16 V1.0 KV41  | AKH70‑48 V1.0 KV41

• Demandez un devis ou une consultation pour trouver l’actionneur parfait pour votre articulation robotique.

• Téléchargez les ressources techniques pour consulter les spécifications détaillées, les conseils d’intégration et les benchmarks de performance.

Que votre projet porte sur des robots portables compacts ou des bras industriels à forte charge, choisir le bon actionneur à arbre creux est la première étape vers une conception robotique efficace, fiable et performante.
