机器人动力系统是如何工作的

在机器人快速发展的今天，无论是人形机器人、四足机器人，还是外骨骼设备，其核心竞争力都离不开一个关键系统——动力系统（Actuation System）。

它决定了机器人是否“有力”“灵活”“稳定”，甚至直接影响整机性能上限。

机器人动力系统，是通过电机、减速器和控制系统，将电能转化为精准机械运动的核心系统。

那么，机器人动力系统到底是如何工作的？带你系统理解机器人的“肌肉系统”。

什么是机器人动力系统？

机器人动力系统，是指将能源转化为机械运动，并为机器人提供驱动力的整套装置的总称。

简单来说，它就是机器人的“动力来源”和“运动执行机构”。没有动力系统，机器人就是一堆静止的金属和塑料，无法完成任何有价值的动作。

从技术角度讲，一个完整的机器人动力系统通常包含四个核心模块：

• 能源：能量的来源

• 执行器：将能量转化为运动

• 传动机构：调节运动的力与速度

• 控制系统：精确管理整个动力过程

机器人为什么需要动力系统？

没有动力系统，机器人就只是“静态结构”。

动力系统的核心作用包括：

• 提供运动能力（行走、抓取、旋转）

• 支撑负载（如人形机器人站立）

• 实现精确控制（速度、位置、力矩）

• 提高能效与续航能力

尤其在人形机器人中，下肢动力系统直接决定：

• 行走稳定性

• 爆发力（跳跃、奔跑）

• 能耗效率

机器人动力系统是如何工作的？

机器人动力系统的工作本质是一个能量转换 + 控制闭环过程：

• 电源供能（电池/电源模块）

• 驱动电机输出转矩（如无刷电机）

• 减速机构放大扭矩（行星减速器/谐波减速器）

• 传感器反馈数据（编码器、力矩传感器）

• 控制器实时调节（实现精准运动）

核心逻辑：

电能 → 旋转 → 减速增扭 → 精准控制 → 机械运动

机器人动力系统核心组件

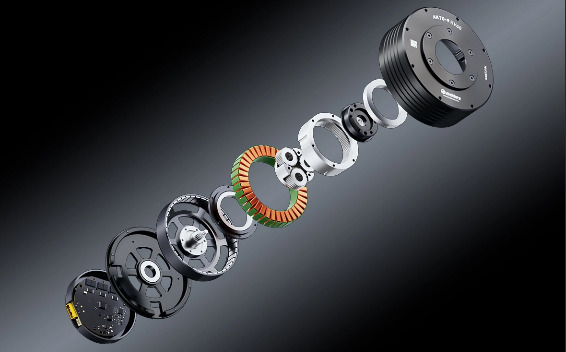

• 电机：动力之源

将电能转换为机械旋转动力，是整个系统的“心脏”

• 减速器：力量的放大器

降低电机转速、大幅增加输出扭矩，是机器人的“肌肉”

• 传感器：感知与反馈

实时反馈力、位置、姿态等信息，是机器人的“神经末梢”

• 控制器

处理传感器数据并发出指令，是协调各部件的“大脑”

不同类型机器人动力系统

不同机器人形态，对动力系统的需求差异很大

腿式机器人动力系统

特点：

• 高扭矩输出（支撑身体重量）

• 高动态响应（奔跑、跳跃）

• 强抗冲击能力

常见方案：

• 准直驱执行器（QDD）

• 高扭矩密度电机 + 行星减速器

应用于：人形机器人、四足机器人

腿式机器人选型对比

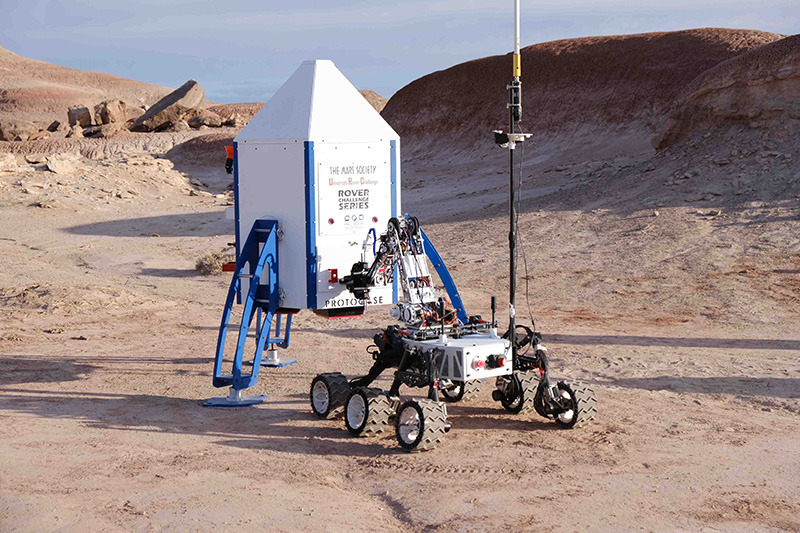

轮式机器人动力系统

特点：

• 结构简单

• 高效率、低成本

• 控制相对容易

常见方案：

• 轮毂电机

• 执行器

应用于：AGV、配送机器人、扫地机器人

轮式机器人对比

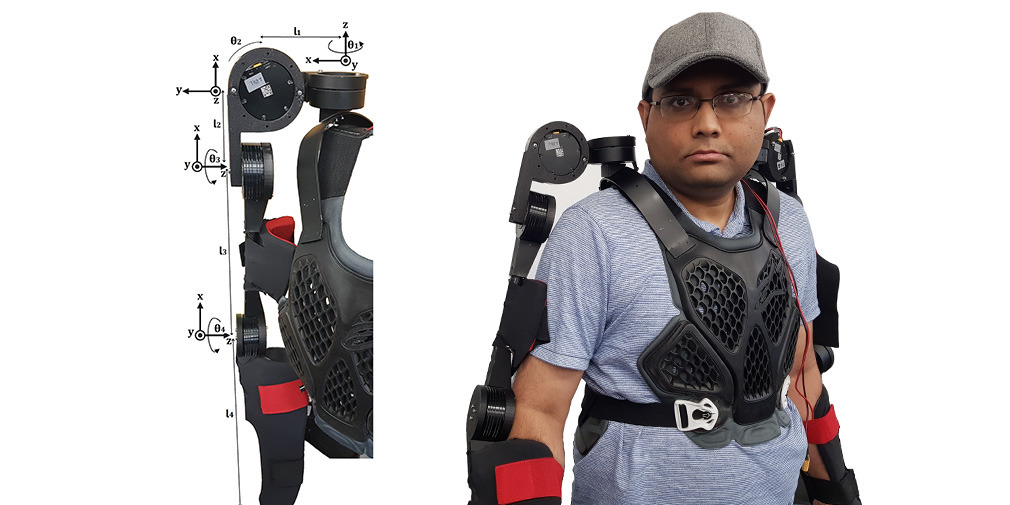

外骨骼动力系统

特点：

• 轻量化要求极高

• 高安全性（人机交互）

• 高精度力控

常见方案：

• 高集成执行器

• 低惯量电机 + 力矩控制

• 准直驱执行器

应用于：医疗康复、工业助力

外骨骼执行器对比

机器人动力系统选型关键因素

在机器人动力系统设计中，选型的本质是：性能需求与执行器能力的精准匹配。其中，“扭矩”只是核心之一，还需要综合多维参数进行系统性评估

关键选型因素

扭矩（Torque）——最核心指标

• 决定机器人是否“带得动”负载

• 腿式机器人：直接影响站立与行走稳定性

• 外骨骼：决定助力强度与人机协同效果

转速（Speed）

• 决定运动速度与响应能力

• 四足/人形机器人需要高响应（跑跳能力）

扭矩密度（Torque Density）

• 单位重量输出能力

• 直接影响机器人整体轻量化设计

控制精度与回传（Precision & Feedback）

• 编码器精度

• 力控能力（尤其外骨骼）

结构与集成度（Integration）

• 是否为一体化执行器（电机+减速器+驱动）

• 是否降低开发复杂度

然而，这些参数并非孤立存在，而是需要在实际应用中进行权衡与匹配。

为了更直观理解选型逻辑，我们结合两个典型应用场景来看

农业四足机器人（复杂地形高动态需求）

在农业环境中，四足机器人需要面对泥地、不平整地形等复杂工况，这对动力系统提出了更高要求：

选型重点转向：

• 高扭矩输出（支撑机身+越障能力）

• 高动态响应（适应复杂步态）

• 高可靠性（长时间户外运行）

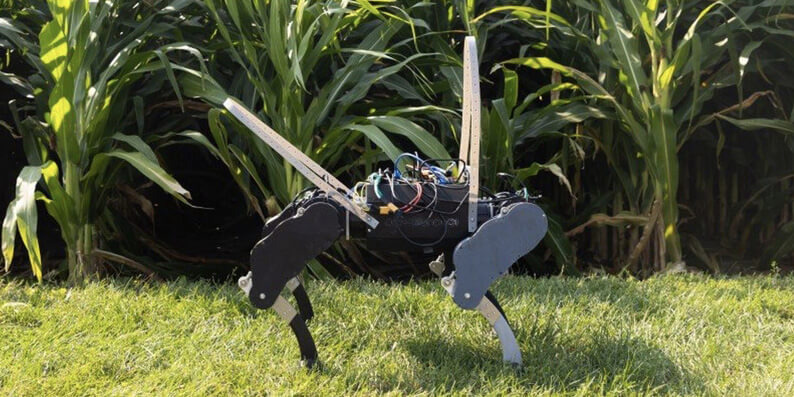

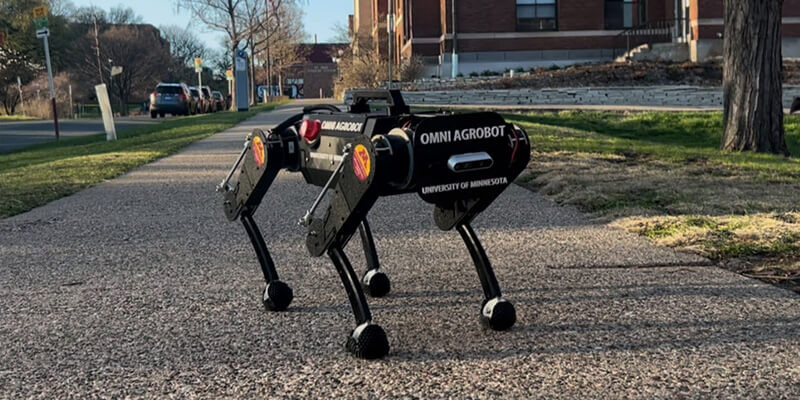

在明尼苏达大学的农业四足机器人项目中，通过采用高扭矩密度的QDD执行器方案，实现了更稳定的行走能力与更灵活的运动表现。

关键匹配逻辑：

• 扭矩 ✔ → 应对负载与地形

• 响应速度 ✔ → 实现动态步态

• 集成度 ✔ → 提升系统稳定性

外骨骼系统（人机协同与力控优先）

相比四足机器人，外骨骼系统的核心不再是“更强”，而是“更精准、更安全”。

选型重点转向：

• 高精度力控（Torque Control）

• 低惯量设计（提升安全性）

• 高回驱性（实现自然人机交互）

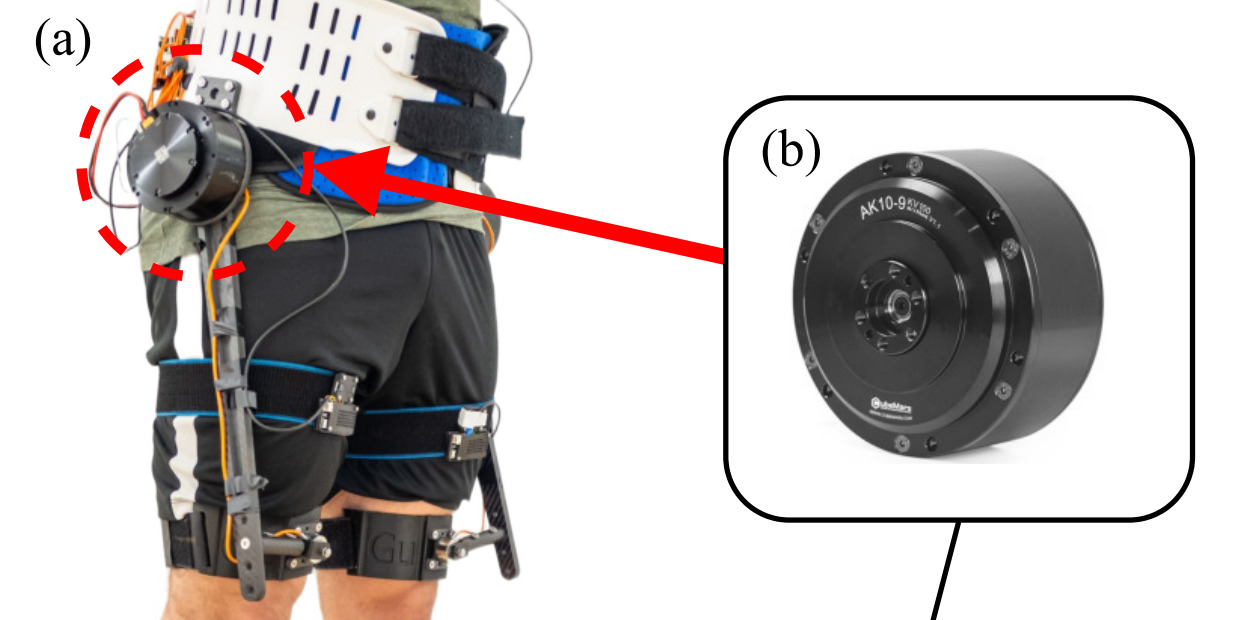

在基于QDD的外骨骼研究中，通过优化执行器结构，实现了人机交互力的精准估计与控制。

关键匹配逻辑：

• 控制精度 → 实现自然助力

• 回驱性 → 提升交互体验

• 轻量化 → 提高穿戴舒适性

可以看到，机器人动力系统选型并不是简单参数对比，而是一个**“指标 → 场景 → 匹配方案”**的过程：

• 四足机器人 → 强调扭矩 + 动态性能

• 外骨骼系统 → 强调力控 + 安全性

因此，选型的本质是：

让动力系统性能，与应用需求精准对齐。

总结

机器人动力系统是支撑机器人实现“从静态到动态”的关键基础，它不仅关系到机器人是否能够运动，更直接影响其性能上限与应用场景。通过将能源转化为可控的机械运动，并结合反馈与控制机制，动力系统让机器人具备了“行动能力”和“执行能力”。

随着机器人形态与应用的不断丰富，不同类型系统对动力方案的要求也逐渐分化，从强调力量与速度，到追求精度与安全，再到兼顾效率与成本，动力系统正在向更加多样化与专业化发展。

与此同时，动力系统的设计与选型也不再是单一参数的比较，而是一个综合权衡的过程，需要结合具体应用场景，在性能、结构与控制之间找到平衡点。

从更宏观的角度来看，机器人动力系统正在朝着高性能、轻量化、高集成与智能化方向持续演进，并逐渐成为推动机器人技术进步与产业落地的重要基础支撑
