Как полые планетарные приводы повышают производительность роботизированных суставов

Почему традиционные актуаторы ограничивают развитие передовой робототехники

По мере того как роботы становятся более компактными, функциональными и многоцелевыми, традиционные конструкции актуаторов всё чаще ограничивают их производительность. Такие проблемы, как сложная проводка, громоздкие конструкции и недостаточная плотность крутящего момента, создают серьёзные трудности интеграции для современных роботизированных суставов. Понимание этих ограничений показывает, почему необходимы решения следующего поколения в области актуаторов.

• Сложная проводка и ограниченная интеграция

  Традиционные актуаторы часто зависят от внешних кабелей для питания, связи и обратной связи, что увеличивает сложность системы и риск отказов. Управление этими кабелями становится особенно сложным в роботах с множеством суставов, что может приводить к взаимным помехам, износу и трудностям обслуживания.




• Громоздкая конструкция и сложность интеграции

  Обычные системы актуаторов часто состоят из отдельных двигателей, редукторов, энкодеров и драйверов. Такая распределённая архитектура увеличивает размеры и массу, усложняет интеграцию в компактные роботизированные суставы и ограничивает общую гибкость конструкции.




• Недостаточная плотность крутящего момента для компактных роботов

  Многие робототехнические приложения — такие как тазобедренные суставы гуманоидных роботов, ноги четвероногих роботов или роботизированные манипуляторы — требуют высокого крутящего момента при компактных размерах. Традиционные актуаторы часто не обеспечивают достаточную плотность крутящего момента без увеличения размеров или массы, что вынуждает идти на компромисс между мощностью, скоростью и гибкостью конструкции..

Чтобы преодолеть эти проблемы, планетарные актуаторы с полым валом стали интегрированным высокопроизводительным решением, открывая новые возможности для серии CubeMars AKH в конструкции роботизированных суставов следующего поколения.

Что такое планетарный актуатор с полым валом

Планетарный актуатор с полым валом — это полностью интегрированный модуль роботизированного привода, который объединяет бесщёточный двигатель, планетарный редуктор, датчики и приводные компоненты в компактный блок с центральным полым валом. Эта полая конструкция позволяет кабелям, сигнальным линиям или механическим элементам проходить непосредственно через актуатор, обеспечивая более аккуратную компоновку и более эффективную конструкцию роботизированных суставов. По мере того как робототехнические системы становятся всё более компактными и сложными, такая интегрированная архитектура актуатора приобретает всё большее значение для повышения производительности, надёжности и удобства интеграции.

Основные конструктивные компоненты

Планетарный актуатор с полым валом объединяет несколько ключевых приводных компонентов в один модуль актуатора:

• Полый канал вала – обеспечивает внутреннюю прокладку кабелей и возможность сквозного конструктивного прохода

• Бесщёточный двигатель – обеспечивает эффективное и точное управление движением

• Планетарный редуктор – увеличивает крутящий момент при сохранении компактных размеров

• нтегрированные датчики и системы обратной связи – обеспечивают точное управление положением и движением

• Компактный корпус – обеспечивает структурную жёсткость и упрощает установку

Такая интегрированная конструкция снижает необходимость во внешних компонентах и упрощает архитектуру робототехнической системы.

Принцип работы планетарного актуатора с полым валом

Планетарный актуатор с полым валом преобразует электрическую энергию в управляемое механическое движение с помощью интегрированного двигателя и планетарной зубчатой передачи. Этот процесс обеспечивает эффективное усиление крутящего момента и точный выход движения в компактном модуле актуатора.

Процесс работы можно разделить на следующие этапы:

1. Электрический вход
Актуатор получает электрическую энергию от контроллера двигателя. Этот электрический сигнал создаёт управляемое электромагнитное поле внутри бесщёточного двигателя, инициируя вращательное движение.

2. Вращение бесщёточного двигателя
Бесщёточный двигатель преобразует электрическую энергию во вращательное движение с высокой скоростью. Бесщёточные двигатели обеспечивают высокую эффективность, быстрый отклик и точную управляемость, что делает их идеальными для робототехнических применений.

3. Планетарное редуцирование
Высокоскоростное вращение двигателя передаётся на планетарный редуктор. Планетарная передача снижает скорость вращения, одновременно увеличивая крутящий момент. Это позволяет актуатору обеспечивать значительно более высокий крутящий момент без увеличения размеров двигателя.

4. Усиление и передача крутящего момента
За счёт редукции крутящий момент усиливается и эффективно передаётся на выходной каскад актуатора. Интегрированная конструкция обеспечивает минимальные потери энергии и высокую механическую эффективность.

5. Выход через полый вал к роботизированному суставу
Усиленный крутящий момент передаётся через выходной полый вал, который напрямую приводит в движение роботизированный сустав. Полый вал также позволяет кабелям, датчикам или конструктивным элементам проходить через центр, обеспечивая компактную, аккуратную и высокоинтегрированную конструкцию роботизированных суставов.

Объединяя эффективную передачу крутящего момента с централизованной архитектурой полого вала, такая конструкция актуатора открывает широкий спектр преимуществ в области интеграции и производительности для робототехнических систем нового поколения.

Ключевые преимущества планетарных актуаторов с полым валом

(Почему архитектура полого вала улучшает интеграцию робототехнических систем)

Планетарные актуаторы с полым валом обеспечивают значительные преимущества по сравнению с традиционными конструкциями актуаторов за счёт повышения уровня интеграции, эффективности и надёжности. Их уникальная конструктивная архитектура и интегрированный модуль актуатора делают их особенно подходящими для современных робототехнических систем, требующих компактных размеров, высокой производительности и масштабируемой интеграции.

Основные преимущества включают:

• Внутренняя прокладка кабелей
  Полый вал позволяет силовым кабелям, сигнальным проводам или механическим элементам проходить непосредственно через актуатор. Это устраняет необходимость внешней прокладки кабелей, уменьшает загромождение и снижает риск помех, износа или повреждения кабелей во время эксплуатации.

• Более высокий уровень структурной интеграции
  Интеграция двигателя, планетарного редуктора и систем обратной связи в один компактный модуль актуатора уменьшает количество внешних компонентов. Это упрощает механическую конструкцию и повышает общую компактность системы.

• Упрощённая конструкция роботизированных суставов
  Централизованная модульная архитектура актуатора упрощает проектирование, сборку и обслуживание роботизированных суставов. Инженеры могут создавать более аккуратные, эффективные робототехнические системы с меньшим количеством механических и электрических ограничений.

Эти преимущества делают планетарные актуаторы с полым валом идеальным решением для передовых робототехнических систем и ключевой инновацией, способствующей развитию конструкции роботизированных суставов нового поколения.

Области применения актуаторов с полым валом

Опираясь на преимущества интеграции и конструктивной архитектуры, планетарные актуаторы с полым валом становятся всё более важным решением в современных робототехнических системах. Их централизованная архитектура обеспечивает более компактную конструкцию суставов, снижает механическую сложность и поддерживает масштабируемую интеграцию актуаторов. В результате модули актуаторов с полым валом широко применяются в различных передовых робототехнических системах, где критически важны производительность, компактность и надёжность.

Гуманоидные роботы

Суставы гуманоидных роботов должны обеспечивать высокий крутящий момент в условиях ограниченного пространства при сохранении плавного и стабильного движения. Актуаторы с полым валом поддерживают компактную централизованную конструкцию суставов благодаря возможности внутренней прокладки кабелей и сокращению внешних компонентов. Это повышает структурную эффективность, уменьшает габариты суставов и улучшает общую динамику движения.

Роботизированные манипуляторы и коллаборативные роботы

Для роботизированных манипуляторов и коллаборативных роботов ключевыми приоритетами проектирования являются простота интеграции и конструктивная простота. Актуаторы с полым валом уменьшают количество внешней проводки и минимизируют число отдельных приводных компонентов, обеспечивая более чистую и упорядоченную механическую компоновку. Это упрощает сборку, повышает надёжность системы и позволяет инженерам создавать более компактные и эффективные роботизированные манипуляторы.

Экзоскелеты и носимые робототехнические системы

Системы экзоскелетов требуют лёгких и компактных решений на основе модулей актуаторов, которые могут быть легко интегрированы в носимые конструкции. Модули актуаторов с полым валом позволяют конструкторам создавать централизованные суставные механизмы, уменьшающие габариты и повышающие общую механическую эффективность. Это способствует повышению комфорта пользователя, снижению веса системы и обеспечению более естественного вспомогательного движения, что крайне важно для носимых робототехнических применений.

Промышленные и модульные робототехнические системы

Промышленные роботы всё чаще используют модульную архитектуру актуаторов для повышения масштабируемости и упрощения системной интеграции. Планетарные актуаторы с полым валом обеспечивают компактные автономные суставные модули, которые легко интегрируются в роботизированные манипуляторы и автоматизированное оборудование. Такой модульный подход повышает гибкость системы, снижает сложность обслуживания и ускоряет разработку масштабируемых робототехнических платформ.

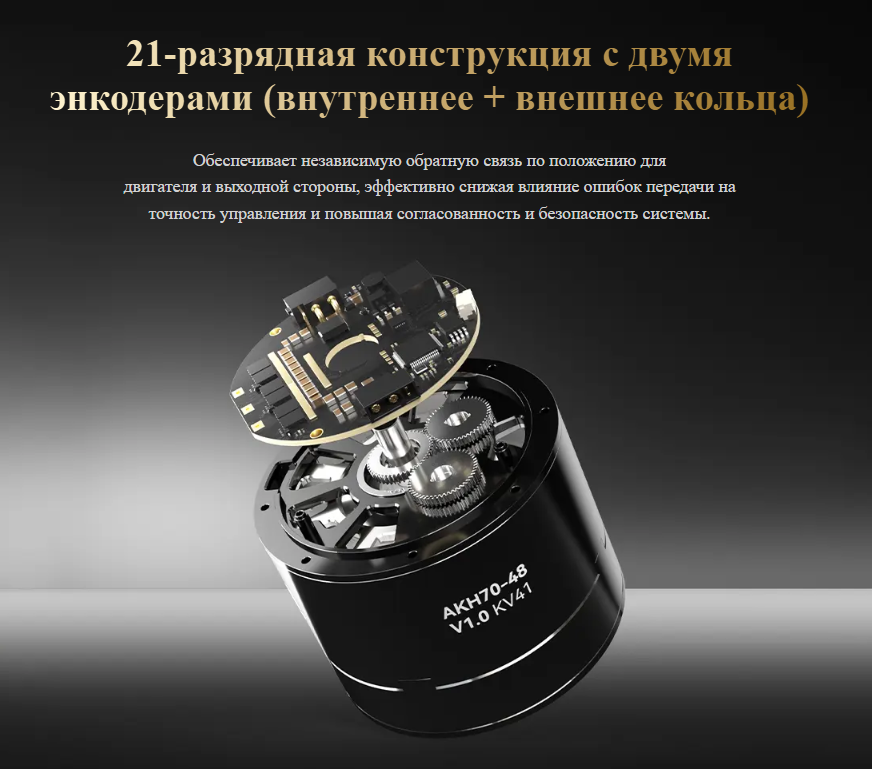

Представляем планетарные актуаторы с полым валом серии CubeMars AKH

Чтобы решить задачи интеграции, эффективности и надёжности современных робототехнических систем, CubeMars разработала планетарные актуаторы с полым валом серии AKH. Разработанная как компактные интегрированные модули актуаторов, серия AKH объединяет высокую плотность крутящего момента, внутреннюю прокладку кабелей и планетарный редуктор в одном компактном и эффективном по использованию пространства устройстве. Эти характеристики делают актуаторы AKH особенно подходящими для передовых роботизированных суставов, где критически важны производительность, компактность и надёжность.

Технические преимущества

• Высокая плотность крутящего момента: высокий выходной крутящий момент в компактном размере, обеспечивающий более мощные роботизированные суставы без увеличения занимаемого пространства.

• Интегрированный планетарный редуктор: повышает механическую эффективность и уменьшает люфт, обеспечивая более высокую точность.

• Архитектура с полым валом: позволяет выполнять внутреннюю прокладку кабелей и размещение датчиков, упрощая конструкцию суставов.

• Модульная конструкция: объединяет двигатель, трансмиссию и системы обратной связи в одном модуле, упрощая сборку и обслуживание.

• Повышенная надёжность: меньшее количество внешних компонентов и защищённая проводка обеспечивают долговечность при эксплуатации в сложных условиях.

Сравнение моделей серии AKH (краткое руководство по выбору)

Благодаря архитектуре с полым валом, интегрированному планетарному редуктору и компактной модульной конструкции серия CubeMars AKH обеспечивает высокопроизводительное, масштабируемое и надёжное решение для роботизированных суставов нового поколения. Сравнительная таблица наглядно показывает ключевые различия между AKH70-16 и AKH70-48, позволяя инженерам быстро выбрать подходящий актуатор для своего применения, сохраняя высокую эффективность интеграции и надёжность системы.

Как выбрать подходящий актуатор с полым валом

Выбор актуатора с полым валом не обязательно должен быть сложным. Разделив процесс на чёткие шаги, даже начинающие специалисты смогут принимать обоснованные решения, обеспечивающие баланс между производительностью, размерами и интеграцией в систему.

Шаг 1: Определите требования к нагрузке вашего сустава

Первым шагом необходимо определить, какой крутящий момент требуется вашему суставу. Это включает как статические нагрузки (вес, который необходимо удерживать), так и динамические нагрузки (силы, возникающие во время движения). Выбор актуатора, способного надёжно выдерживать эти нагрузки, обеспечивает плавную работу сустава и предотвращает преждевременный износ.

(Совет: переоценка крутящего момента приводит к увеличению размеров и веса, а недооценка может привести к отказу системы.)

Шаг 2: Учитывайте ограничения по пространству и весу

Далее необходимо оценить, сколько пространства доступно в зоне сустава и какой вес он может выдерживать. Актуаторы с полым валом по своей природе компактны, однако разные модели отличаются размерами и массой.

• Для компактных роботов или носимыхустройств отдавайте приоритет меньшим и более лёгким актуаторам.

• Для тяжёлых роботизированных манипуляторов или крупных суставов могут потребоватьсяактуаторы с более высоким крутящим моментом, даже если они немного больше по размеру.

(Обоснование: правильный баланс между размером и крутящим моментом обеспечивает манёвренность и эффективность робота без потери мощности.)

Шаг 3: Проверьте возможности интеграции

Актуаторы с полым валом часто оснащены встроенными функциями, такими как внутренняя прокладка кабелей, планетарные редукторы и интегрированная электроника обратной связи. Оцените, какие функции необходимы вашей конструкции:

• Внутренняя прокладка уменьшает беспорядок в проводке и защищает кабели от износа.

• Интегрированные редукторы повышают механическую эффективность и уменьшают люфт.

• Встроенная обратная связь упрощает управление и снижает количество внешних компонентов.

(Совет: соответствие функций актуатора архитектуре вашей системы поможет избежать неожиданных изменений конструкции в будущем.)

Шаг 4: Учитывайте особенности вашего применения

Наконец, учитывайте тип применения и приоритеты:

• Гуманоидные или носимые роботы → приоритет компактности, малого веса и плавности движения суставов..

• Промышленные роботы или системы с высокой нагрузкой → приоритет высокого крутящего момента, долговечности и точности..

(Обоснование: понимание области применения помогает выбрать актуатор, который не только соответствует техническим требованиям, но и эффективно работает в реальных условиях.)

Резюме

Следуя этим шагам — оценке нагрузки, анализу ограничений по пространству и весу, проверке возможностей интеграции и учёту требований применения — инженеры могут системно выбрать подходящий актуатор с полым валом. Такой подход обеспечивает эффективность, надёжность и оптимальную интеграцию суставов в роботизированную платформу без догадок и метода проб и ошибок.

Заключениеn

Планетарные актуаторы с полым валом представляют собой ключевую инновацию в современной робототехнике, обеспечивая компактную интеграцию, высокую плотность крутящего момента и упрощённую конструкцию суставов. От внутренней прокладки кабелей до модульной архитектуры актуатора — эти особенности помогают инженерам создавать более надёжные, эффективные и масштабируемые роботизированные системы.

Понимая преимущества актуаторов, оценивая требования конкретного применения и следуя структурированному процессу выбора, инженеры — как начинающие, так и опытные разработчики — могут уверенно выбрать подходящий актуатор для своих робототехнических проектов следующего поколения.

Примите меры

Готовы вывести ваши робототехнические разработки на новый уровень? Ознакомьтесь с серией CubeMars AKH и откройте для себя актуаторы с полым валом, сочетающие мощность, точность и компактную интеграцию.

• Узнайте больше о моделях AKH: AKH70‑16 V1.0 KV41  | AKH70‑48 V1.0 KV41

• Запросите коммерческое предложение или консультацию чтобы подобрать идеальный актуатор для вашего роботизированного сустава.

• Загрузите технические материалычтобы ознакомиться с подробными характеристиками, рекомендациями по интеграции и показателями производительности.

Независимо от того, ориентирован ли ваш проект на компактных носимых роботов или промышленные роботизированные манипуляторы с высокой нагрузкой, выбор правильного актуатора с полым валом является первым шагом к созданию эффективной, надёжной и высокопроизводительной роботизированной системы.
