Moteurs à courant continu sans balais : Un aperçu complet

Aujourd’hui, les moteurs à courant continu sans balais (BLDC) sont largement utilisés dans la robotique, l’automatisation et les systèmes portables grâce à leur haute efficacité, leur précision de contrôle et leur fiabilité opérationnelle. Cet article constitue un guide complet et pratique pour mieux comprendre, sélectionner et appliquer les moteurs BLDC. Explorons les détails ci-dessous.

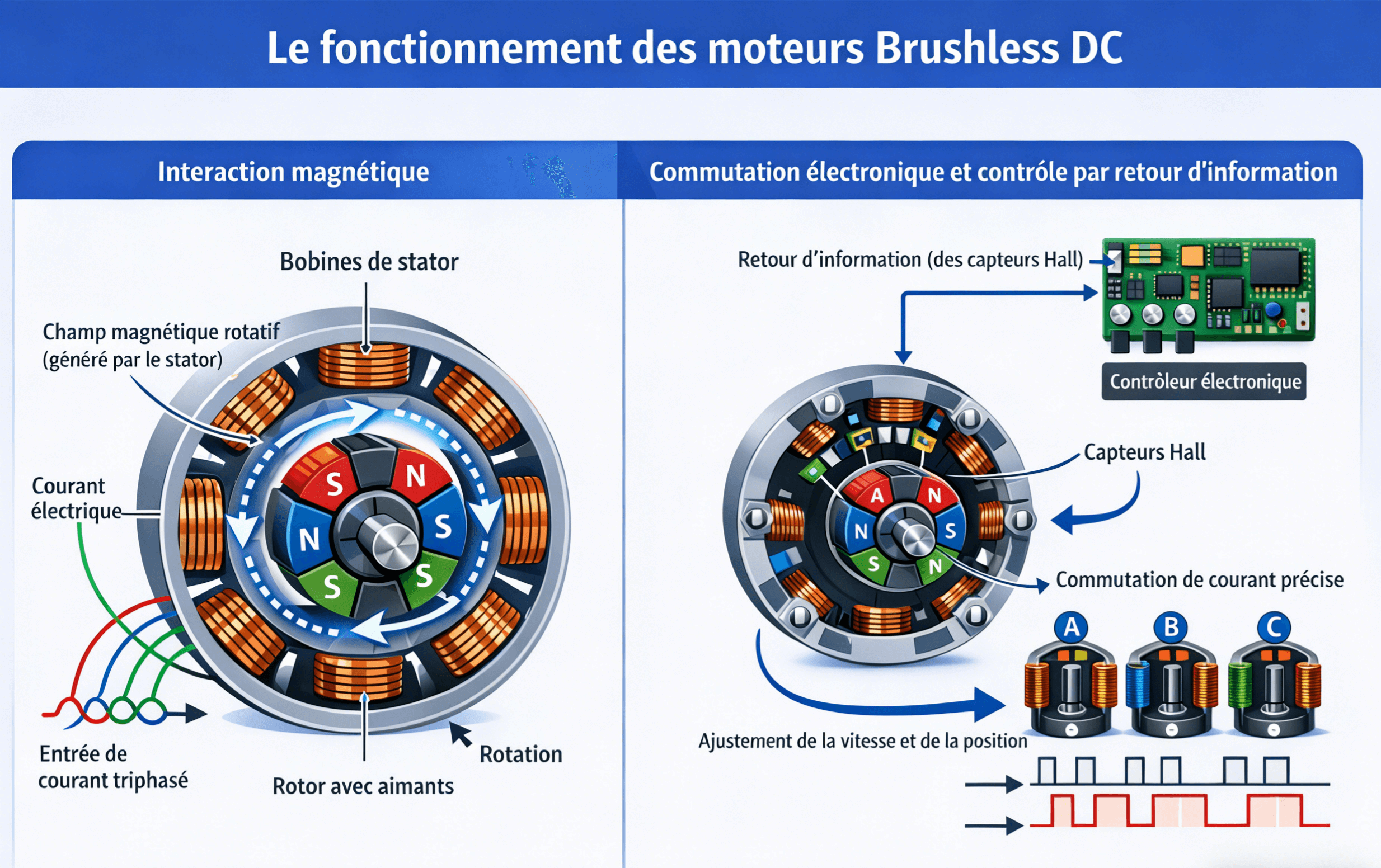

Principe de fonctionnement des moteurs BLDC

Le fonctionnement d’un moteur BLDC repose sur des principes électromagnétiques, où l’interaction des champs magnétiques génère un couple entraînant le mouvement. Contrairement aux moteurs à balais, les moteurs BLDC utilisent une commutation électronique pour contrôler le flux de courant et créer un champ magnétique rotatif qui entraîne le rotor. Le processus peut être résumé en trois étapes principales :

Interaction magnétique :Le rotor contient des aimants permanents, tandis que le stator est composé de plusieurs enroulements. Lorsque le courant traverse les bobines du stator, un champ magnétique est généré. Ce champ interagit avec les aimants permanents du rotor pour produire un couple et provoquer la rotation.

Commutation électronique :Un contrôleur électronique surveille la position du rotor à l’aide de capteurs tels que des capteurs à effet Hall ou des codeurs. Sur la base de ce retour d’information, le contrôleur commute le courant dans les bobines du stator selon une séquence précise, assurant une rotation continue et fluide sans balais mécaniques.

Contrôle par rétroaction :La plupart des moteurs BLDC utilisent des capteurs de position pour détecter la position du rotor en temps réel. Cette rétroaction permet d’ajuster la direction et l’intensité du courant, garantissant un contrôle précis de la vitesse et de la position. Des méthodes avancées telles que la PWM (modulation de largeur d’impulsion) optimisent davantage les performances pour les applications nécessitant une grande précision ou une forte réactivité dynamique.

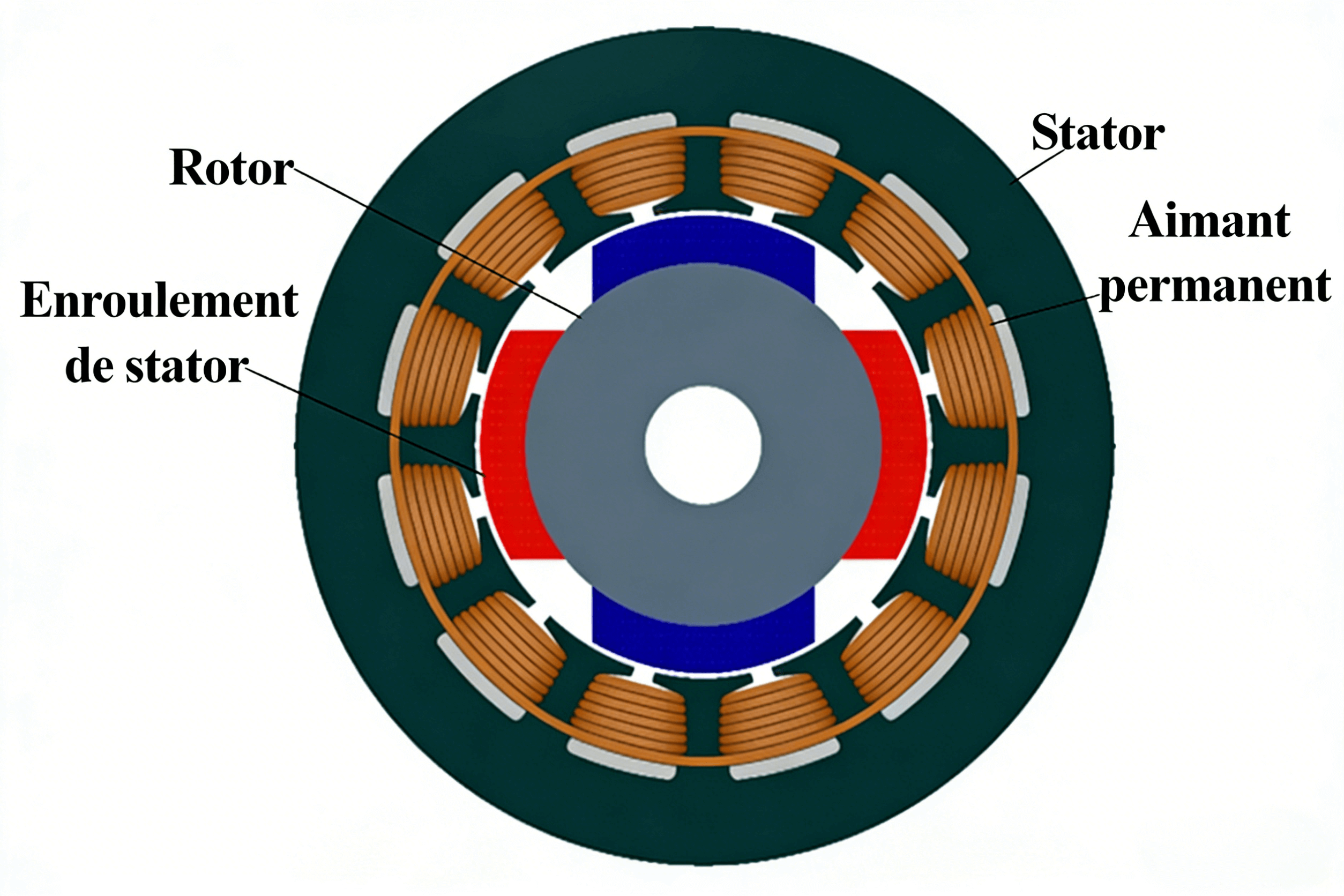

Composants des moteurs BLDC

Selon leur principe de fonctionnement, les moteurs à courant continu sans balais (BLDC) se composent principalement de trois éléments essentiels : le rotor, le stator et le contrôleur électronique. Chacun joue un rôle déterminant dans la performance, l’efficacité et la fiabilité du moteur.

Rotor: Le rotor est généralement constitué d’un noyau intégrant des aimants permanents et représente la partie tournante du moteur. Le couple est généré par l’interaction entre le champ magnétique des aimants permanents et le champ électromagnétique produit par le stator. La conception sans balais élimine l’usure mécanique associée aux moteurs à balais traditionnels, améliorant ainsi la durée de vie et la fiabilité.

Stator: Le stator est composé de plusieurs bobines électromagnétiques (enroulements) qui génèrent un champ magnétique rotatif entraînant le rotor. Cette configuration garantit une haute efficacité, un faible niveau sonore et une production minimale de chaleur, ce qui la rend adaptée aux applications de précision et de longue durée.

Electronic Controller: Le contrôleur électronique intègre des interrupteurs de puissance, des microcontrôleurs et des capteurs de position (tels que des capteurs à effet Hall) pour gérer la synchronisation et la direction du courant. Il assure la commutation électronique et un contrôle précis de la vitesse et de la position. Les contrôleurs avancés offrent également des temps de réponse rapides et des fonctions programmables pour répondre à diverses exigences opérationnelles.

Classification des moteurs à courant continu sans balais (BLDC)

Les moteurs à courant continu sans balais (BLDC) peuvent être classés selon plusieurs critères, reflétant des différences de conception structurelle, de configuration des enroulements, d’intégration des capteurs et d’orientation fonctionnelle. La compréhension de ces classifications est essentielle pour sélectionner le moteur optimal pour une application donnée.

Tableau : Classification des moteurs BLDC

En tenant compte de ces critères de classification, les ingénieurs peuvent effectuer des choix éclairés en équilibrant couple, vitesse, efficacité, précision de contrôle et exigences spécifiques de l’application.

Avantages des applications des moteurs à courant continu sans balais (BLDC)

Les moteurs à courant continu sans balais (BLDC) offrent une série d’avantages en matière de performance qui les rendent particulièrement adaptés aux applications en robotique, en automatisation et dans les systèmes portables, notamment les exosquelettes et les bras robotiques industriels collaboratifs. Ces avantages découlent à la fois de leur conception structurelle et du contrôle précis rendu possible par la commutation électronique.

• Densité de puissance élevée: Les moteurs BLDC fournissent une puissance élevée par rapport à leur taille et à leur poids, permettant des conceptions compactes sans compromettre le couple. Cette caractéristique est particulièrement précieuse dans les applications soumises à des contraintes strictes d’espace ou de charge utile.




• Haute efficacité et économies d’énergie: La conversion efficace de l’énergie électrique en mouvement mécanique réduit la consommation d’énergie et prolonge l’autonomie des batteries. Cela favorise un fonctionnement continu et de longue durée dans les systèmes mobiles ou portables.

• Fonctionnement fluide et faible niveau sonore: L’absence de balais réduit le frottement mécanique, ce qui se traduit par une rotation plus fluide et un niveau de bruit acoustique réduit. Cela améliore à la fois l’expérience utilisateur et l’environnement d’exploitation, en particulier dans les contextes où un fonctionnement silencieux est essentiel.




• Contrôle précis: Grâce à la commutation électronique et au retour d’information provenant des capteurs de position, les moteurs BLDC permettent un contrôle très précis de la vitesse et de la position, répondant aux exigences de profils de mouvement complexes et dynamiques.




• Faibles besoins en maintenance: La conception sans balais élimine l’usure des balais, réduisant ainsi les besoins de maintenance régulière et les coûts d’exploitation à long terme, tout en améliorant la fiabilité et la durée de vie du moteur.

Applications des moteurs à courant continu sans balais

Les moteurs BLDC sont largement adoptés dans une grande variété de systèmes robotiques et d’automatisation en raison de leur haute efficacité, de leur contrôle précis et de leurs performances fiables. Leur polyvalence les rend adaptés aussi bien aux plateformes mécatroniques avancées qu’aux applications de mouvement spécialisées. La section suivante met en évidence les principaux domaines dans lesquels les moteurs BLDC démontrent des avantages techniques et fonctionnels significatifs.

1. Robotique humanoïde et exosquelettes:

Les moteurs BLDC constituent les unités d’actionnement principales des robots humanoïdes et des exosquelettes portables. Leur forte densité de couple et leur contrôle précis de position permettent des mouvements des membres fluides et coordonnés, essentiels pour la rééducation, l’assistance à la mobilité et l’augmentation de la force.Ces moteurs sont souvent intégrés dans des modules articulaires des membres supérieurs et inférieurs, offrant à la fois une conception compacte et une grande réactivité dynamique.

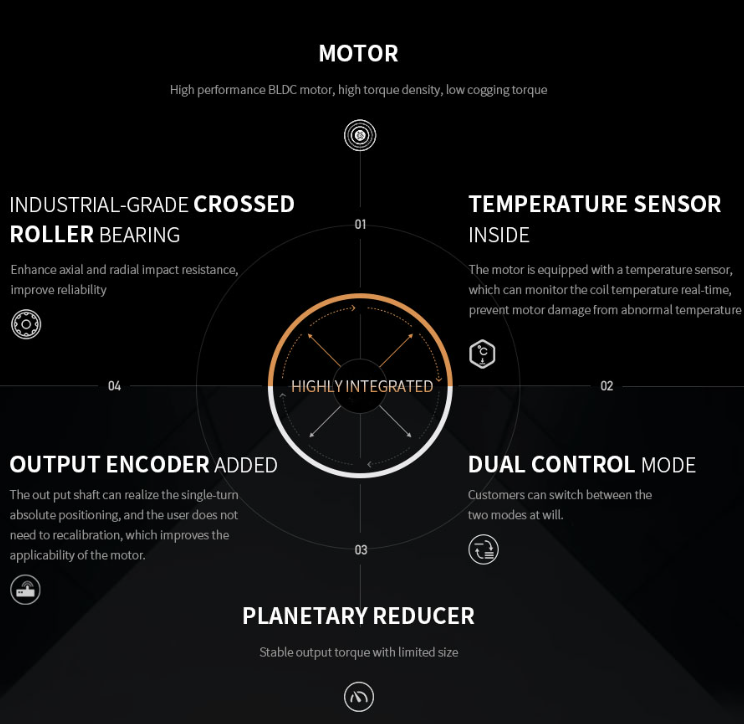

Des actionneurs tels que CubeMars AK80-8 KV60 et AK80-9 V3.0 KV100 sont largement utilisés dans les modules d’articulation robotique grâce à leur architecture intégrée moteur-contrôleur et à leur configuration à double codeur. Leur structure compacte et leur couple élevé les rendent adaptés aux systèmes d’actionnement des membres supérieurs et inférieurs, où les contraintes d’espace et les performances dynamiques sont déterminantes.

2. Robotique collaborative et industrielle:

Les moteurs BLDC alimentent les bras robotiques collaboratifs et les équipements d’automatisation industrielle, où la précision et la répétabilité des mouvements sont essentielles. Leur haute efficacité, leur faible niveau sonore et leur contrôle fiable du couple les rendent idéaux pour les tâches d’assemblage, de pick-and-place et de manipulation de précision dans des environnements partagés avec des opérateurs humains.

Les moteurs couple sans châssis tels que CubeMars RO80 KV105 et RO100 KV55 sont couramment intégrés dans les ensembles articulaires robotiques pour des applications à couple moyen et élevé. Leur faible ondulation de couple et leur structure de montage adaptable permettent un suivi de trajectoire stable et un fonctionnement continu en environnement industriel.

3. UAV, drones et plateformes aériennes:

Au-delà de la robotique terrestre, les moteurs BLDC jouent un rôle fondamental dans les UAV (véhicules aériens sans pilote) et les drones, en offrant une solution légère, à grande vitesse et permettant un contrôle précis de la poussée. Leur efficacité et leur réactivité sont essentielles pour assurer la stabilité en vol, la manœuvrabilité et la gestion de la charge utile. Ils sont ainsi indispensables dans des applications telles que la photographie aérienne, la cartographie, l’inspection et les services de livraison.

4. Véhicules électriques et dispositifs de mobilité personnelle:

Les moteurs BLDC sont également largement utilisés dans les vélos électriques, les trottinettes électriques et les véhicules électriques légers. Leur rendement élevé, leur format compact et leur couple contrôlable permettent une propulsion efficace, une accélération fluide et une autonomie prolongée des batteries. Ils constituent donc une solution idéale pour la mobilité urbaine et les moyens de transport portables.

Dans l’ensemble de ces domaines, les moteurs BLDC combinent performance, efficacité et fiabilité, permettant aux ingénieurs de concevoir des systèmes répondant à des exigences opérationnelles élevées tout en optimisant la consommation d’énergie et la précision des mouvements.

Comment choisir un bon moteur à courant continu sans balais

La sélection d’un moteur BLDC approprié nécessite une évaluation systématique des exigences mécaniques, des paramètres électriques et des contraintes d’application. L’approche étape par étape suivante permet de garantir des performances et une fiabilité optimales.

Étape 1 : Définir les exigences de charge (couple et puissance)

Commencez par déterminer le couple et la puissance requis en conditions nominales ainsi qu’en régime de pointe. Il convient de distinguer le couple continu pour un fonctionnement stable du couple maximal nécessaire lors des phases d’accélération ou de variations de charge. Une estimation correcte du couple est essentielle pour éviter les surcharges et garantir une fiabilité à long terme.

Étape 2 : Déterminer la plage de vitesse

Identifiez la vitesse de fonctionnement requise, y compris les vitesses minimale, nominale et maximale (RPM). La constante de vitesse du moteur (Kv) ainsi que ses caractéristiques de force contre-électromotrice (FCEM) doivent correspondre à l’application prévue afin d’assurer un fonctionnement stable et efficace sur toute la plage souhaitée.

Étape 3 : Évaluer les contraintes de tension et de courant

Vérifiez la tension d’alimentation disponible et les limites de courant admissibles. La tension nominale du moteur doit correspondre à celle du système, tandis que la capacité de courant de pointe doit permettre de supporter les charges transitoires sans provoquer de surchauffe.

Étape 4 : Considérer la méthode de commande et les exigences de retour d’information

Déterminez si l’application nécessite une commande avec capteurs ou sans capteur. Les applications de positionnement de haute précision (par exemple, les articulations robotiques) exigent généralement des capteurs à effet Hall ou des encodeurs pour un contrôle en boucle fermée. Les systèmes plus simples ou sensibles aux coûts peuvent adopter des solutions sans capteur.

Étape 5 : Évaluer les contraintes mécaniques (taille et poids)

L’espace d’installation, la configuration de montage, le type d’arbre et les limitations de poids doivent être pris en compte. Les applications telles que les exosquelettes ou les UAV privilégient souvent une conception compacte et une forte densité de couple.

Étape 6 : Examiner la gestion thermique et le cycle de service

Évaluez la capacité de dissipation thermique en fonction des cycles de fonctionnement prévus. Un fonctionnement continu ou des environnements à forte charge nécessitent des moteurs dotés d’une conception thermique efficace afin d’éviter toute dégradation des performances ou défaillance prématurée.

Étape 7 : Vérifier la compatibilité du système

Assurez-vous de la compatibilité avec le contrôleur sélectionné, le réducteur (le cas échéant) et l’architecture globale du système. L’adaptation électrique ainsi que les interfaces de communication doivent être validées afin d’obtenir des performances de commande optimales.

En suivant ce processus de sélection structuré, les ingénieurs peuvent équilibrer le couple, la vitesse, l’efficacité, la stabilité thermique et la précision de commande afin d’identifier le moteur BLDC le plus adapté à leur application spécifique.

Recommandations pour l’utilisation des moteurs à courant continu sans balais (BLDC)

Afin de garantir des performances stables, une longue durée de vie et un fonctionnement sûr, une installation appropriée et une gestion rigoureuse de l’exploitation des moteurs BLDC sont essentielles. Les recommandations suivantes permettent de maximiser la fiabilité et l’efficacité du système.

1. Assurer une installation correcte

Vérifiez que le moteur et le contrôleur sont correctement connectés et solidement fixés. Le câblage électrique doit être bien serré et correctement isolé afin d’éviter les connexions lâches, les interférences de signal ou les courts-circuits. L’alignement mécanique doit également être contrôlé pour prévenir les vibrations inutiles et les contraintes excessives sur les roulements.

2. Effectuer des inspections et une maintenance périodiques

Bien que les moteurs BLDC nécessitent moins d’entretien que les moteurs à balais, des inspections régulières restent indispensables. Il convient d’examiner périodiquement les enroulements, les connecteurs, les câbles et les capteurs afin de détecter toute usure, borne desserrée ou anomalie de signal susceptible d’affecter les performances.

3. Maintenir un environnement d’exploitation approprié

Le moteur doit fonctionner dans la plage de température et d’humidité spécifiée. Une chaleur excessive, l’humidité ou la poussière peuvent détériorer les performances d’isolation et endommager les composants électroniques. Dans des environnements exigeants, des mesures de protection supplémentaires telles que l’étanchéité ou un refroidissement actif peuvent être nécessaires.

4. Éviter le fonctionnement prolongé en surcharge

Un fonctionnement continu au-delà du couple nominal ou des limites de courant admissibles peut accélérer l’accumulation de chaleur et réduire la durée de vie du moteur. Un dimensionnement adéquat de la charge et un calibrage précis du système contribuent à assurer une exploitation fiable à long terme.

5. Optimiser les paramètres de commande

Les paramètres de commande — notamment les limites de courant, la plage de vitesse, les profils d’accélération et les gains de rétroaction — doivent être configurés en fonction des exigences de l’application. Un réglage approprié améliore la réactivité, la stabilité et la qualité globale du mouvement.

En appliquant ces recommandations, les utilisateurs peuvent améliorer la stabilité opérationnelle, prolonger la durée de vie et garantir des performances constantes des systèmes à moteurs BLDC dans des applications variées.

Les moteurs à courant continu sans balais offrent une solution efficace, précise et fiable pour les systèmes de mouvement modernes. Avec une bonne compréhension, un choix approprié et une mise en œuvre correcte, ils permettent d’optimiser les performances dans un large éventail de contextes d’ingénierie.Si vous avez d’autres questions concernant les moteurs BLDC, n’hésitez pas à nous consulter.
