Cómo los actuadores planetarios de eje hueco mejoran el rendimiento de las articulaciones robóticas

Por qué los actuadores tradicionales limitan la robótica avanzada

A medida que los robots se vuelven más compactos, capaces y multifuncionales, los diseños tradicionales de actuadores limitan cada vez más su rendimiento. Problemas como la complejidad del cableado, los conjuntos voluminosos y la insuficiente densidad de par crean desafíos significativos de integración para las articulaciones robóticas modernas. Comprender estos puntos críticos destaca la necesidad de soluciones de actuadores de próxima generación.

• Cableado complejo y integración limitada

  Los actuadores tradicionales a menudo dependen de cables externos para energía, comunicación y retroalimentación, lo que aumenta la complejidad del sistema y el riesgo de fallos. Gestionar estos cables se vuelve especialmente difícil en robots con múltiples articulaciones, provocando posibles interferencias, desgaste y problemas de mantenimiento.




• Estructura voluminosa e integración difícil

  Las configuraciones convencionales de actuadores suelen consistir en motores, cajas de engranajes, codificadores y controladores separados. Esta arquitectura distribuida aumenta el tamaño y el peso, dificultando la integración en articulaciones robóticas compactas y limitando la flexibilidad de diseño general.




• Densidad de par insuficiente para robots compactos

  Muchas aplicaciones robóticas —como las articulaciones de cadera de robots humanoides, las patas de cuadrúpedos o los brazos robóticos— requieren alto par en un espacio reducido. Los actuadores convencionales frecuentemente no proporcionan suficiente densidad de par sin aumentar tamaño o peso, obligando a compromisos entre fuerza, velocidad y flexibilidad de diseño.

Para superar estos desafíos, los actuadores planetarios de eje hueco han surgido como una solución integrada de alto rendimiento, preparando el camino para la serie CubeMars AKH en el diseño de articulaciones robóticas de próxima generación.

Qué es un actuador planetario de eje hueco

Un actuador planetario de eje hueco es un módulo de actuador robótico totalmente integrado que combina un motor sin escobillas, una caja de engranajes planetaria, sensores y componentes de accionamiento en una unidad compacta con un eje hueco central. Esta estructura hueca permite que cables, líneas de señal o elementos mecánicos pasen directamente a través del actuador, facilitando diseños más limpios y eficientes de las articulaciones robóticas.A medida que los sistemas robóticos se vuelven más compactos y complejos, esta arquitectura integrada de actuadores se vuelve cada vez más importante para mejorar rendimiento, confiabilidad y facilidad de integración.

Componentes estructurales principales

Un actuador planetario de eje hueco integra múltiples componentes críticos en un solo módulo de actuado:

• Canal de eje hueco – permite el enrutamiento interno de cables y el paso estructural

• Motor sin escobillas – proporciona control de movimiento eficiente y preciso

• Caja de engranajes planetaria – aumenta la salida de par manteniendo un tamaño compacto

• Sensores integrados y sistemas de retroalimentación – habilitan un control preciso de posición y movimiento.

• Carcasa compacta – soporta la rigidez estructural y simplifica la instalación

Este diseño integrado reduce la necesidad de componentes externos y simplifica la arquitectura del sistema robótico.

Principio de funcionamiento de un actuador planetario de eje hueco

Un actuador planetario de eje hueco convierte la energía eléctrica en movimiento mecánico controlado mediante un motor integrado y un sistema de engranajes planetarios. Este proceso permite una amplificación eficiente del par y una salida de movimiento precisa dentro de un módulo de actuador compacto.

El funcionamiento puede entenderse en las siguientes etapas:

1. Entrada eléctrica
El actuador recibe energía eléctrica del controlador del motor. Esta entrada genera un campo electromagnético controlado dentro del motor sin escobillas, iniciando el movimiento de rotación.

2. Rotación del motor sin escobillas
El motor sin escobillas convierte la energía eléctrica en movimiento rotacional de alta velocidad. Los motores sin escobillas ofrecen alta eficiencia, respuesta rápida y control preciso, lo que los hace ideales para aplicaciones robóticas.

3. Reducción mediante engranajes planetarios
La rotación de alta velocidad del motor se transmite a la caja de engranajes planetaria. Este sistema reduce la velocidad de rotación mientras multiplica la salida de par, permitiendo que el actuador entregue un par significativamente mayor sin aumentar el tamaño del motor.

4. Amplificación y transmisión del par
Mediante la reducción de engranajes, el par se amplifica y se transfiere eficientemente a la etapa de salida del actuador. La estructura integrada asegura mínimas pérdidas de energía y alta eficiencia mecánica.

5. Salida del eje hueco hacia la articulación robótica
El par amplificado se entrega a través de la salida del eje hueco, que acciona directamente la articulación robótica. Además, el eje hueco permite que cables, sensores o componentes estructurales pasen por el centro, logrando diseños de articulaciones compactos, limpios y altamente integrados.

Al combinar una transmisión de par eficiente con una arquitectura de eje hueco centralizada, este diseño de actuador ofrece una serie de beneficios de integración y rendimiento para los sistemas robóticos de próxima generación.

Principales beneficios de los actuadores planetarios de eje hueco

(Por qué la arquitectura de eje hueco mejora la integración robótica)

Los actuadores planetarios de eje hueco ofrecen ventajas significativas frente a los actuadores tradicionales al mejorar la integración, eficiencia y fiabilidad. Su arquitectura estructural única y su diseño de módulo de actuador integrado los hace especialmente adecuados para sistemas robóticos modernos que requieren tamaño compacto, alto rendimiento e integración escalable.

Ventajas clave:

• Ruteo interno de cables
  El eje hueco permite que los cables de alimentación, cables de señal o componentes mecánicos pasen directamente a través del actuador. Esto elimina la necesidad de ruteo externo de cables, reduce el desorden y minimiza el riesgo de interferencias, desgaste o daños durante la operación.

• Mayor integración estructural
  Al integrar el motor, la caja de engranajes planetaria y los sistemas de retroalimentación en un solo módulo compacto, los actuadores de eje hueco reducen la cantidad de componentes externos. Esto simplifica el diseño mecánico y mejora la compacidad general del sistema.

• Diseño simplificado de articulaciones robóticas
  La arquitectura centralizada y modular del actuador facilita el diseño, ensamblaje y mantenimiento de las articulaciones robóticas. Los ingenieros pueden construir sistemas robóticos más limpios y eficientes con menos restricciones mecánicas y eléctricas.

Estas ventajas hacen que los actuadores planetarios de eje hueco sean una solución ideal para sistemas robóticos avanzados y una innovación clave que impulsa la evolución del diseño de articulaciones robóticas de próxima generación.

Aplicaciones de los actuadores de eje hueco

Aprovechando estas ventajas de integración y estructurales, los actuadores planetarios de eje hueco se han convertido en una solución cada vez más importante en los sistemas robóticos modernos. Su arquitectura centralizada permite diseños de articulaciones más compactos, reduce la complejidad mecánica y facilita la integración escalable de actuadores. Como resultado, los módulos de actuador de eje hueco se utilizan ampliamente en aplicaciones robóticas avanzadas donde el rendimiento, la compacidad y la fiabilidad del sistema son críticos.

Robots humanoides

Las articulaciones de los robots humanoides deben entregar alto par en espacios muy limitados mientras mantienen un movimiento suave y estable. Los actuadores de eje hueco soportan diseños de articulaciones centralizadas y compactas, al permitir el ruteo interno de cables y reducir los componentes externos. Esto mejora la eficiencia estructural, reduce el volumen de la articulación y optimiza el rendimiento general del movimiento.

Brazos robóticos y robots colaborativos

Para los brazos robóticos y los robots colaborativos, la facilidad de integración y la simplicidad estructural son prioridades clave de diseño. Los actuadores de eje hueco reducen el cableado externo y minimizan el número de componentes de accionamiento separados, lo que permite diseños mecánicos más limpios. Esto simplifica el ensamblaje, mejora la fiabilidad del sistema y permite a los ingenieros diseñar brazos robóticos más compactos y eficientes.

Exoesqueletos y robótica vestible

Los sistemas de exoesqueletos priorizan soluciones de actuadores ligeras y compactas que se puedan integrar de manera fluida en estructuras vestibles. Los módulos de actuadores de eje hueco permiten a los diseñadores construir mecanismos de articulación centralizados que reducen el volumen y mejoran la eficiencia mecánica general. Esto contribuye a mayor comodidad para el usuario, menor peso del sistema y movimientos asistidos más naturales, elementos esenciales en aplicaciones de robótica vestible.

Sistemas industriales y robótica modular

Los robots industriales dependen cada vez más de arquitecturas de actuadores modulares para mejorar la escalabilidad y simplificar la integración del sistema. Los actuadores planetarios de eje hueco permiten módulos de articulación compactos y autónomos que se pueden integrar fácilmente en brazos robóticos y maquinaria automatizada. Este enfoque de diseño modular mejora la flexibilidad del sistema, reduce la complejidad de mantenimiento y facilita un desarrollo más rápido de plataformas robóticas escalables.

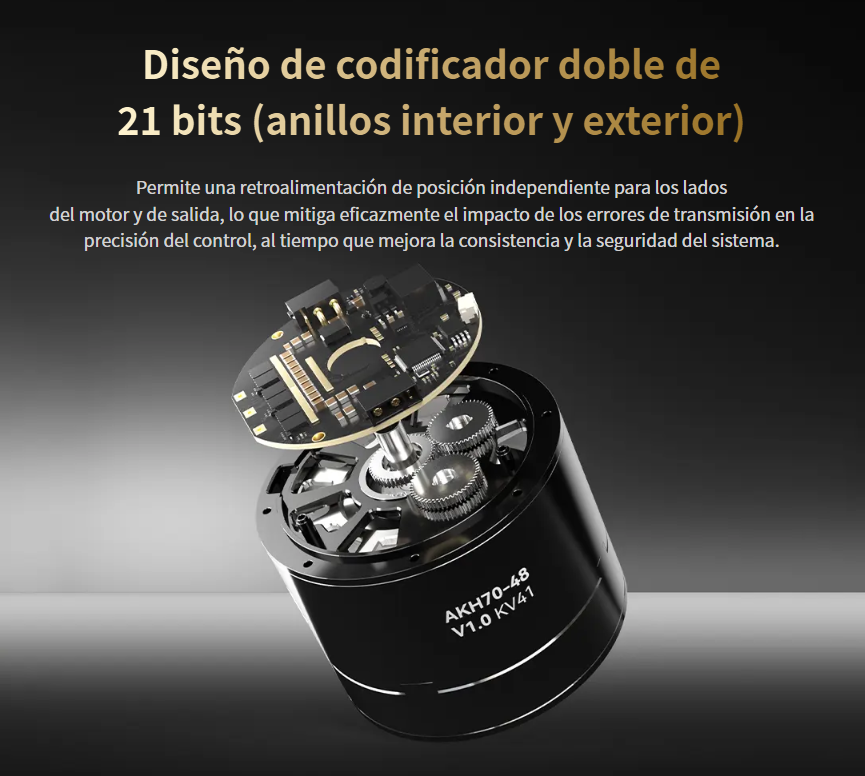

Presentando los actuadores planetarios de eje hueco CubeMars AKH Series

Para abordar los desafíos de integración, eficiencia y fiabilidad en los sistemas robóticos modernos, CubeMars desarrolló la serie AKH de actuadores planetarios de eje hueco. Diseñados como módulos de actuador compactos e integrados, los actuadores AKH combinan alta densidad de par, ruteo interno de cables y una caja de engranajes planetaria en una unidad única y eficiente en espacio. Estas características hacen que los actuadores AKH sean especialmente adecuados para articulaciones robóticas avanzadas, donde el rendimiento, la compacidad y la fiabilidad son críticos.

Ventajas Técnicas

• Alta densidad de par: Salida de par fuerte en un tamaño compacto, lo que permite articulaciones más potentes sin aumentar el espacio ocupado.

• Caja de engranajes planetaria integrada: Mejora la eficiencia mecánica y reduce el juego, logrando mayor precisión.

• Arquitectura de eje hueco: Permite el ruteo interno de cables y sensores, simplificando el diseño de la articulación.

• Diseño modular: Combina motor, transmisión y sistemas de retroalimentación en una sola unidad para un ensamblaje y mantenimiento más fáciles.

• Fiabilidad mejorada: Menos componentes externos y cableado protegido garantizan durabilidad a largo plazo en entornos exigentes.

Comparación de Modelos de la Serie AKH (Guía rápida de selección)

Con su arquitectura de eje hueco, cajas de engranajes planetarias integradas y diseño modular compacto, la Serie CubeMars AKH ofrece una solución de alto rendimiento, escalable y confiable para las articulaciones robóticas de próxima generación. La tabla comparativa destaca las diferencias clave entre AKH70‑16 y AKH70‑48, permitiendo a los ingenieros seleccionar rápidamente el actuador adecuado para su aplicación mientras mantienen la eficiencia de integración y la fiabilidad del sistema.

Cómo elegir el actuador de eje hueco adecuado

Elegir un actuador de eje hueco no tiene por qué ser complicado. Dividiendo el proceso en pasos claros, incluso los recién llegados pueden tomar decisiones informadas que equilibren rendimiento, tamaño e integración del sistema.

Paso 1: Comprenda los requisitos de carga de su articulación

El primer paso es determinar cuánto par necesita su articulación. Esto incluye tanto las cargas estáticas (el peso que debe sostener) como las cargas dinámicas (fuerzas durante el movimiento). Seleccionar un actuador que maneje de manera confiable estas cargas asegura un funcionamiento suave y evita el desgaste prematuro.

(Consejo: Sobreestimar el par agrega tamaño y peso innecesarios, mientras que subestimarlo puede causar fallos.)

Paso 2: Considere las limitaciones de espacio y peso

A continuación, evalúe el espacio disponible en la articulación y el peso que puede soportar. Los actuadores de eje hueco son inherentemente compactos, pero los modelos varían en dimensiones y masa.

• Para robots compactos o dispositivos portátiles, priorice actuadores más pequeños y ligeros.

• Para brazos robóticos pesados o articulaciones grandes, los actuadores de mayor par pueden ser un poco más grandes pero necesarios para un rendimiento confiable.

(Razonamiento: El equilibrio adecuado entre tamaño y par mantiene al robot ágil y eficiente sin comprometer la resistencia.)

Paso 3: Verifique las características de integración

Los actuadores de eje hueco suelen incluir funciones integradas como ruteo interno de cables, cajas de engranajes planetarias y electrónica de retroalimentación integrada. Evalúe qué características requiere su diseño:

• Ruteo interno reduce el desorden de cables y protege los cables del desgaste.

• Cajas de engranajes integradas mejoran la eficiencia mecánica y reducen el juego.

• Retroalimentación incorporada simplifica el control y reduce los componentes externos.

(Consejo: Alinear las características del actuador con la arquitectura de su sistema previene rediseños inesperados más adelante.)

Paso 4: Alinee con su aplicación

Finalmente, considere el tipo de aplicación y las prioridades:

• Robots humanoides o portátiles → priorice compacidad, ligereza y movimiento suave de la articulación..

• Robots industriales o de alta carga → priorice salida de par, durabilidad y precisión..

(Razonamiento: Comprender la aplicación asegura que seleccione un actuador que no solo cumpla con las especificaciones, sino que también se adapte al uso real.)

Resumen

Siguiendo estos pasos —evaluar la carga, considerar el espacio y el peso, verificar las características de integración y alinearse con las necesidades de la aplicación— los ingenieros pueden seleccionar de manera sistemática el actuador de eje hueco adecuado. Este enfoque asegura que las articulaciones sean eficientes, confiables y perfectamente adaptadas a la plataforma robótica prevista, sin depender de conjeturas ni prueba y error.

Conclusión

Los actuadores planetarios de eje hueco representan una innovación clave en la robótica moderna, ofreciendo integración compacta, alta densidad de par y diseño simplificado de articulaciones. Desde el ruteo interno de cables hasta la arquitectura modular del actuador, estas características ayudan a los ingenieros a construir sistemas robóticos más fiables, eficientes y escalables.

Al comprender los beneficios del actuador, evaluar las necesidades de la aplicación y seguir un proceso de selección estructurado, los ingenieros —ya sean principiantes o diseñadores experimentados— pueden elegir con confianza el actuador adecuado para sus proyectos robóticos de próxima generación.

Actúe ahora

¿Listo para llevar sus diseños robóticos al siguiente nivel? Explore la Serie CubeMars AKH y descubra actuadores de eje hueco que combinan potencia, precisión e integración compacta.

• Conozca más sobre los modelos AKH: AKH70‑16 V1.0 KV41  | AKH70‑48 V1.0 KV41

• Solicite un presupuesto o una consulta para encontrar el actuador perfecto para su articulación robótica.

• Descargue recursos técnicos para ver especificaciones detalladas, consejos de integración y benchmarks de rendimiento.

Ya sea que su proyecto se centre en robots portátiles compactos o brazos industriales de alta carga, elegir el actuador de eje hueco correcto es el primer paso hacia un diseño robótico eficiente, confiable y de alto rendimiento.
