Was ist ein bürstenloser Gleichstrommotor?
Bei der Konstruktion von Bewegungssystemen stoßen viele Ingenieure auf dieselben Herausforderungen: übermäßiger Wartungsaufwand durch Bürsten, eingeschränkte Effizienz bei hohen Drehzahlen und Schwierigkeiten, eine präzise Steuerung zu erreichen.
Diese Einschränkungen führen oft zu einer einfachen Frage: Gibt es eine bessere Alternative zu herkömmlichen Gleichstrommotoren?
Hier kommt der bürstenlose Gleichstrommotor (BLDC) ins Spiel.
Was ist ein BLDC-Motor? Ein Leitfaden für Einsteiger:
Ein bürstenloser Gleichstrommotor (BLDC) ist ein Elektromotor, der mit Gleichstrom betrieben wird und ohne mechanische Bürsten eine Rotation erzeugt. Statt Bürsten wird ein elektronischer Regler verwendet, um den Stromfluss durch die Motorwicklungen zu steuern. Dies ermöglicht einen reibungslosen und zuverlässigen Betrieb.
Die Hauptkomponenten eines BLDC-Motors sind der Rotor (typischerweise aus Permanentmagneten), der Stator (der die stationären Wicklungen enthält) und der elektronische Regler, der die richtige Stromsteuerung anhand der Rotorposition bestimmt. Sensoren wie Hall-Effekt-Sensoren liefern oft die Rotorpositionsrückmeldung an den Regler, was eine präzise elektronische Kommutierung ermöglicht.
Warum BLDC in modernen Anwendungen wichtig ist
Mit einem grundlegenden Verständnis der BLDC-Motorstruktur – Permanentmagnetrotor, stationäre Wicklungen und elektronische Steuerung – wird klar, warum diese Technologie in modernen Bewegungssystemen so weit verbreitet ist. Dieses Grunddesign gibt Ingenieuren mehr Freiheit beim Abwägen von Zuverlässigkeit, Effizienz und Steuerbarkeit, insbesondere in Anwendungen mit steigenden Leistungsanforderungen.
Diese Vorteile resultieren jedoch nicht nur aus dem Wegfall mechanischer Bürsten. Sie hängen eng damit zusammen, wie Drehmoment erzeugt, Strom gesteuert und Bewegung im Motor gesteuert wird. Um zu verstehen, warum BLDC-Motoren diese Vorteile bieten und warum sie sich so stark von herkömmlichen Bürsten-Gleichstrommotoren unterscheiden, ist es hilfreich, die Funktionsweise auf einer funktionalen Ebene zu betrachten.
Wie ein BLDC-Motor funktioniert
Ein BLDC-Motor erzeugt Bewegung durch die Wechselwirkung zwischen einem rotierenden Magnetfeld im Stator und Permanentmagneten auf dem Rotor. Im Gegensatz zu Bürstenmotoren wird dieser Prozess elektronisch gesteuert, nicht durch mechanischen Kontakt.
Praktische Funktionsweise:
Ein elektronischer Regler versorgt die Statorwicklungen nacheinander mit Strom und erzeugt ein rotierendes Magnetfeld.
Die Rotorposition wird mit Sensoren oder sensorlosen Methoden erkannt, um die richtige Steuerung sicherzustellen.
Der Stromwechsel erfolgt elektronisch und ersetzt Bürsten und Kommutator.
Die magnetische Wechselwirkung zwischen Statorfeld und Rotor erzeugt kontinuierliches Drehmoment und Rotation.
Dieser elektronisch gesteuerte Prozess ist die Grundlage für den Betrieb von BLDC-Motoren und unterscheidet sie von herkömmlichen Bürsten-Gleichstrommotoren.
BLDC-Motor vs. Bürsten-Gleichstrommotor
Sowohl BLDC-Motoren als auch bürstenbehaftete Gleichstrommotoren werden häufig in Bewegungssystemen eingesetzt. Die unterschiedliche Art der Kommutierung führt jedoch zu deutlichen Unterschieden in Leistung, Wartungsaufwand und Regelbarkeit. Das Verständnis dieser Unterschiede erklärt, warum BLDC-Motoren zunehmend in Anwendungen mit hohen Anforderungen an Zuverlässigkeit und gleichmäßigen Betrieb eingesetzt werden.
| Aspekt | BLDC-Motor | Bürsten-Gleichstrommotor |
| Kommutierung | Elektronische Kommutierung über Controller | Mechanische Kommutierung mit Kohlebürsten |
| Mechanischer Verschleiß | Keine Bürsten, minimaler Verschleiß | Verschleiß von Bürsten und Kommutator |
| Wirkungsgrad | In der Regel höher | Geringer durch Reibung und Funkenbildung |
| Drehzahlfähigkeit | Stabil bei hohen Drehzahlen | Begrenzt durch Bürstenverschleiß |
| Regelgenauigkeit | Präzise Drehzahl- und Positionsregelung | Begrenzte Präzision, besonders bei hohen Drehzahlen |
| Wartung | Geringer Wartungsaufwand | Regelmäßiger Bürstenwechsel erforderlich |
| Elektrisches Rauschen | Gering | Höher durch Bürstenkontakt |

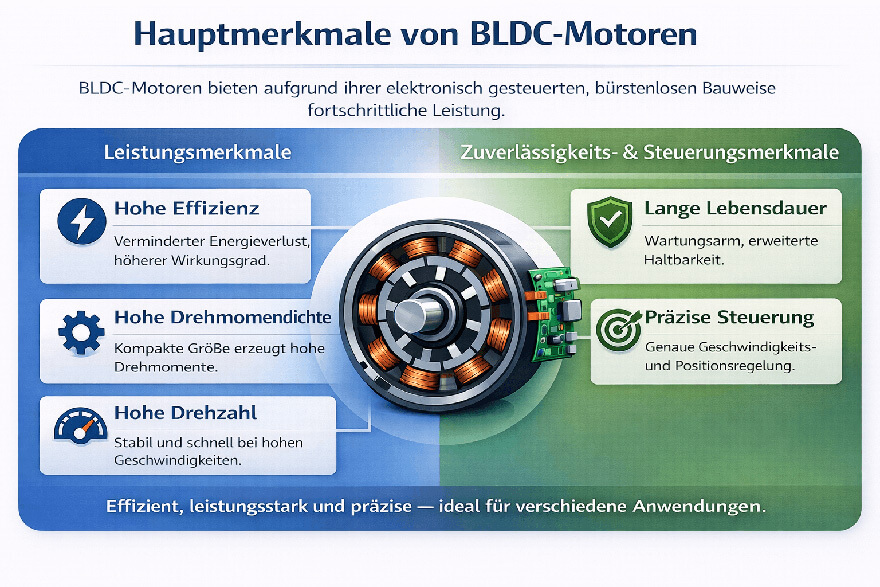

Zentrale Merkmale von BLDC-Motoren
Die Leistungsfähigkeit eines BLDC-Motors basiert auf seiner elektronisch gesteuerten, bürstenlosen Konstruktion. Diese Struktur beeinflusst unmittelbar den Wirkungsgrad, das verfügbare Drehmoment und die Präzision der Regelung im praktischen Einsatz.
Anwendungen von BLDC-Motoren
BLDC-Motoren werden überall dort eingesetzt, wo präzise, zuverlässige und effiziente Bewegungen erforderlich sind. Ihre Kombination aus hohem Drehmoment, schneller Reaktionsfähigkeit und langer Lebensdauer macht sie ideal für eine Vielzahl praxisnaher Anwendungen：
Robotik – Humanoide Roboter, Exoskelette und vierbeinige Roboter erfordern koordinierte und dynamische Bewegungsabläufe.
In solchen Systemen sind kompakte Motoren mit hohem Drehmoment unerlässlich. Die CubeMars AK Serie Roboteraktuator wird häufig eingesetzt, um diese Anforderungen zuverlässig zu erfüllen.
Industrieautomation – Fördersysteme, kollaborative Roboterarme und AGVs (Automated Guided Vehicles) benötigen konstante Leistung und präzise Steuerung. Hocheffiziente und langlebige BLDC-Motoren gewährleisten einen zuverlässigen Betrieb, wobei die CubeMars RI Innenläufer Rahmelos Serie in vielen industriellen Anwendungen zum Einsatz kommt.
Medizintechnik – Rehabilitationsroboter, chirurgische Instrumente und Diagnosegeräte verlangen leise, gleichmäßige und reproduzierbare Bewegungen. BLDC-Motoren ermöglichen einen unterbrechungsfreien, zuverlässigen Betrieb und erfüllen die hohen Anforderungen medizinischer Anwendungen.
Gimbals & Sensorplattformen – Kamerastabilisierungssysteme und rotierende Sensoreinheiten erfordern minimale Vibrationen und exakte Positionierung. Leichte, reaktionsschnelle BLDC-Motoren sorgen für sanfte Ausrichtungsbewegungen und präzise Steuerung.
Über all diese Anwendungen hinweg vereinen BLDC-Motoren Zuverlässigkeit, Präzision und Effizienz und sind damit ein zentraler Bestandteil moderner Bewegungssysteme.
Empfohlene CubeMars BLDC-Motoren
Basierend auf den oben genannten Anwendungen werden folgende CubeMars-Produkte häufig eingesetzt, um optimale Leistung zu erzielen:
AK60-6 V3.0 KV80 – Kompakter Hochdrehmoment-Motor für Robotergelenke, Exoskelette und vierbeinige Roboter. Bietet präzise Positionsregelung und eine lange Lebensdauer für den Dauerbetrieb.
AK45-36 KV80 – Hocheffizienter Motor für Industrieautomation, einschließlich AGVs und kollaborativer Roboterarme. Liefert stabiles Drehmoment, ruhige Bewegung und geringen Wartungsaufwand.
GL100 KV10 – Leichter Motor mit geringem Rastmoment für Gimbals und Sensorplattformen. Ermöglicht präzise Ausrichtungssteuerung und gleichmäßige Rotation in Stabilisierungssystemen.
BLDC-Motoren haben sich als Schlüsselkomponente moderner Bewegungssysteme etabliert. Mit hoher Effizienz, präziser Steuerbarkeit, starkem Drehmoment und langer Lebensdauer finden sie breite Anwendung in der Robotik, Industrieautomation, Medizintechnik und Stabilisierungstechnik. Das Verständnis ihrer Vorteile, ihrer Unterschiede zu bürstenbehafteten DC-Motoren sowie ihrer zentralen Eigenschaften hilft Entwicklern, fundierte Entscheidungen für ihre Projekte zu treffen. Wer tiefer in das Thema einsteigen möchte, findet in Umfassende Analyse von bürstenlosen DC-Motoren eine ausführliche und hilfreiche Einführung.
