브러시리스 DC 모터: 종합 개요

오늘날 브러시리스 DC(BLDC) 모터는 높은 효율성, 정밀한 제어 성능 및 우수한 신뢰성을 바탕으로 로보틱스, 자동화 및 웨어러블 시스템 분야에서 널리 사용되고 있습니다. 본 문서는 BLDC 모터의 이해, 선정 및 적용을 돕기 위한 종합적이고 실용적인 가이드를 제공합니다. 이제 자세히 살펴보겠습니다.

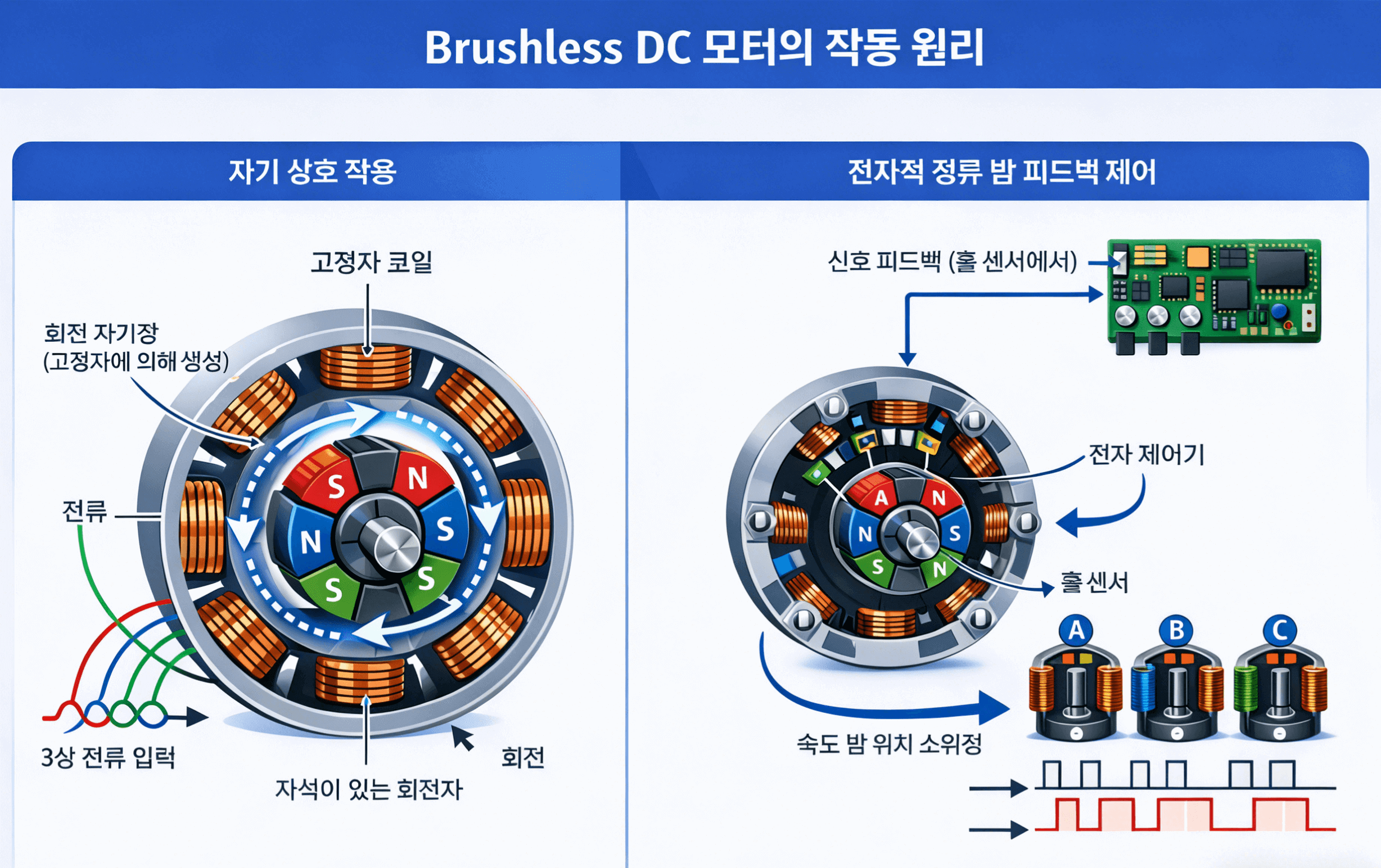

브러시리스 DC 모터의 작동 원리

BLDC 모터의 작동은 자기장 간의 상호작용을 통해 토크를 발생시키는 전자기 원리에 기반합니다. 브러시 모터와 달리, BLDC 모터는 전자식 정류 시스템을 사용하여 전류를 제어하고 회전 자기장을 형성하여 로터를 구동합니다. 그 과정은 다음 세 단계로 요약됩니다.

자기적 상호작용:로터에는 영구자석이 장착되어 있으며, 스테이터에는 여러 개의 코일이 감겨 있습니다. 스테이터 권선에 전류가 흐르면 자기장이 생성되고, 이 자기장이 로터의 영구자석과 상호작용하여 토크를 발생시키고 로터를 회전시킵니다.

전자식 정류:전자 컨트롤러는 홀 센서 또는 엔코더와 같은 센서를 통해 로터 위치를 모니터링합니다. 피드백을 기반으로 스테이터 코일의 전류를 정밀한 순서로 전환하여 기계식 브러시 없이 연속적이고 부드러운 회전을 구현합니다.

피드백 제어:대부분의 BLDC 모터는 위치 센서를 사용하여 로터 위치를 실시간으로 감지합니다. 이를 통해 전류의 방향과 크기를 조정하여 정밀한 속도 및 위치 제어를 수행할 수 있습니다. PWM(펄스 폭 변조)과 같은 고급 제어 기법은 고정밀 또는 고응답성이 요구되는 응용 분야에서 성능을 더욱 향상시킵니다.

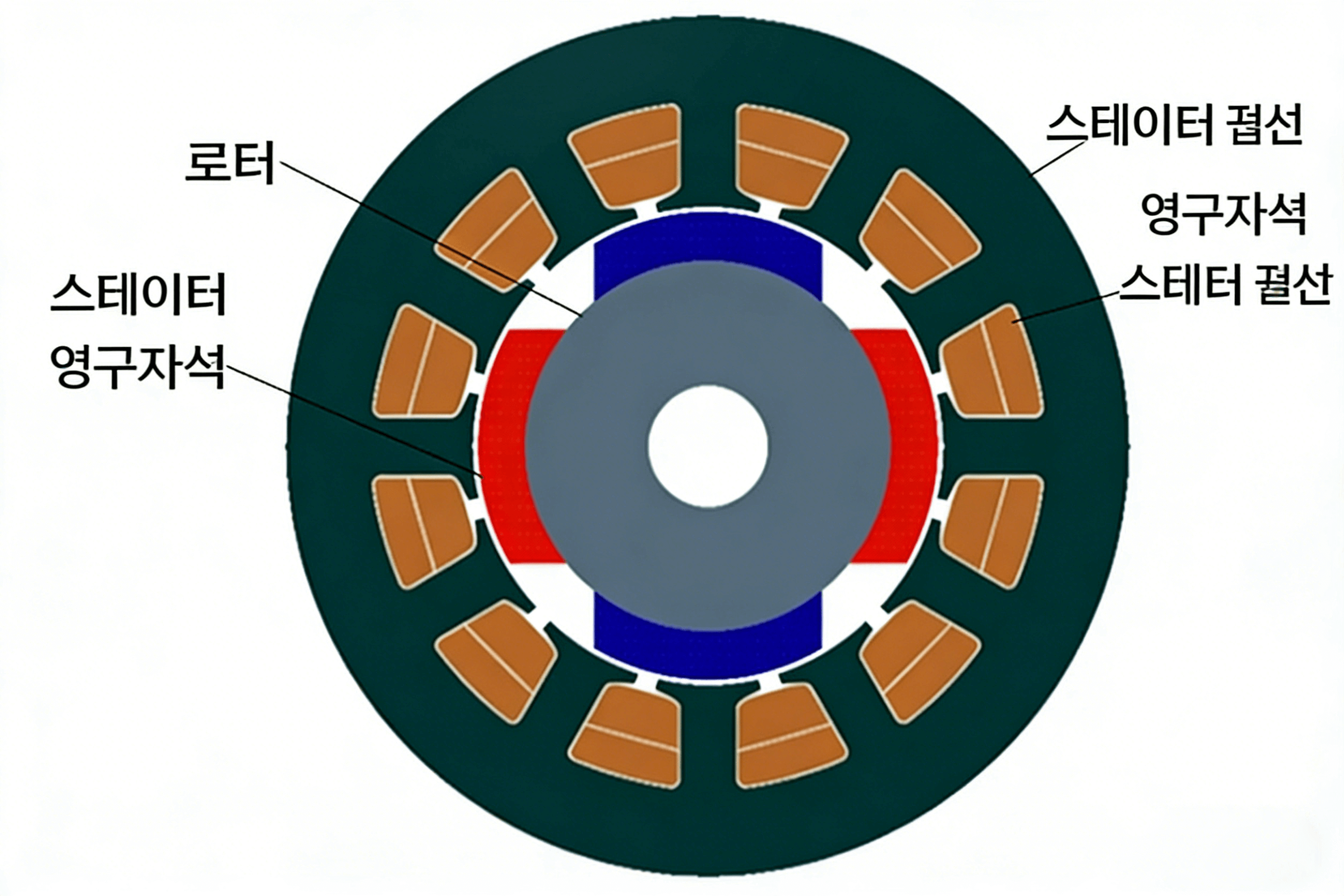

브러시리스 DC 모터의 구성 요소

작동 원리에 따라 브러시리스 DC(BLDC) 모터는 주로 로터, 스테이터, 전자식 컨트롤러의 세 가지 핵심 요소로 구성됩니다. 각 구성 요소는 모터의 성능, 효율성 및 신뢰성을 보장하는 데 중요한 역할을 합니다.

로터: 로터는 일반적으로 영구자석이 내장된 코어로 구성되며, 모터의 회전 부품입니다. 영구자석의 자기장과 스테이터에서 생성되는 전자기장의 상호작용을 통해 토크가 발생합니다. 브러시리스 설계는 기존 브러시 모터에서 발생하는 기계적 마모를 제거하여 수명과 신뢰성을 향상시킵니다.

스테이터: 스테이터는 여러 개의 전자기 코일(권선)로 구성되어 회전 자기장을 생성하고 로터를 구동합니다. 이 구조는 높은 효율, 낮은 소음 및 최소한의 발열을 제공하여 정밀하고 장시간 운전에 적합합니다.

전자식 컨트롤러: 전자식 컨트롤러는 전력 스위치, 마이크로컨트롤러 및 위치 센서(예: 홀 센서)를 통합하여 전류의 타이밍과 방향을 제어합니다. 전자식 정류를 수행하며 모터의 속도와 위치를 정밀하게 제어합니다. 고급 컨트롤러는 빠른 응답 속도와 프로그래밍 기능을 제공하여 다양한 운용 요구 사항에 유연하게 대응할 수 있습니다.

브러시리스 DC 모터의 분류

브러시리스 DC(BLDC) 모터는 구조 설계, 권선 구성, 센서 통합 방식, 그리고 운용 목적에 따라 여러 기준으로 분류될 수 있습니다. 이러한 분류를 이해하는 것은 특정 응용 분야에 적합한 최적의 모터를 선택하는 데 필수적입니다.

표: 브러시리스 DC 모터의 분류

이러한 분류 기준을 고려함으로써 엔지니어는 토크, 속도, 효율, 제어 정밀도 및 응용 요구사항 간의 균형을 고려하여 최적의 BLDC 모터를 선택할 수 있습니다.

브러시리스 DC 모터 적용의 장점

브러시리스 DC(BLDC) 모터는 다양한 성능상의 장점을 제공하여 로봇공학, 자동화 시스템, 웨어러블 장치(엑소스켈레톤 및 협동 산업용 로봇 팔 포함)에 특히 적합합니다. 이러한 장점은 구조적 설계 특성과 전자식 정류를 통한 정밀 제어에서 비롯됩니다.

• 높은 출력 밀도: BLDC 모터는 크기와 무게 대비 높은 출력을 제공하여 토크를 희생하지 않으면서도 컴팩트한 설계를 가능하게 합니다. 이는 공간이나 탑재 하중 제약이 엄격한 응용 분야에서 특히 중요한 특성입니다.




• 높은 효율 및 에너지 절감: 전기 에너지를 기계적 운동으로 효율적으로 변환하여 전력 소비를 줄이고 배터리 수명을 연장합니다. 이는 모바일 또는 웨어러블 시스템에서 장시간 연속 운전을 지원합니다.




• 부드러운 동작과 저소음: 브러시가 없기 때문에 기계적 마찰이 최소화되어 회전이 더욱 부드럽고 소음이 감소합니다. 이는 사용자 경험과 작업 환경을 개선하며, 특히 저소음이 요구되는 환경에서 중요합니다.




• 정밀한 제어: 전자식 정류와 위치 센서 피드백을 통해 BLDC 모터는 매우 정확한 속도 및 위치 제어를 구현할 수 있으며, 복잡하고 동적인 모션 프로파일의 요구를 충족합니다.




• 낮은 유지보수 요구: 브러시리스 설계는 브러시 마모를 제거하여 정기적인 유지보수 필요성을 줄이고 장기 운영 비용을 절감합니다. 동시에 신뢰성과 수명을 향상시킵니다.

브러시리스 DC 모터의 응용 분야

BLDC 모터는 높은 효율, 정밀한 제어성, 안정적인 성능 덕분에 다양한 로봇 및 자동화 시스템에 폭넓게 채택되고 있습니다. 그 범용성은 고급 메카트로닉스 플랫폼뿐만 아니라 특수 모션 제어 응용 분야에도 적합합니다. 아래에서는 BLDC 모터가 기술적·기능적 장점을 명확히 보여주는 주요 분야를 소개합니다.

1. 휴머노이드 및 엑소스켈레톤 로봇:

BLDC 모터는 휴머노이드 로봇과 웨어러블 엑소스켈레톤의 핵심 구동 장치로 사용됩니다. 높은 토크 밀도와 정밀한 위치 제어를 통해 부드럽고 조화로운 사지 움직임을 구현할 수 있으며, 이는 재활 치료, 이동 보조, 근력 증강에 필수적입니다.이러한 모터는 상지 및 하지 관절 모듈에 통합되어 컴팩트한 설계와 뛰어난 동적 응답성을 동시에 제공합니다.

CubeMars AK80-8 KV60 및 AK80-9 V3.0 KV100 과 같은 액추에이터는 모터-드라이버 일체형 구조와 듀얼 엔코더 구성을 기반으로 로봇 관절 모듈에 널리 적용되고 있습니다. 컴팩트한 구조와 높은 토크 출력은 공간 제약이 크고 높은 동적 성능이 요구되는 상지 및 하지 구동 시스템에 적합합니다.

2. 협동 및 산업용 로봇:

BLDC 모터는 협동 로봇 암과 산업 자동화 장비의 구동원으로 사용되며, 정밀하고 반복 가능한 동작이 요구되는 환경에 적합합니다. 높은 효율, 낮은 소음, 안정적인 토크 제어 성능은 조립, 픽앤플레이스, 정밀 핸들링 작업에 이상적이며, 작업자가 함께 사용하는 환경에서도 안전하고 효율적인 운용을 지원합니다.

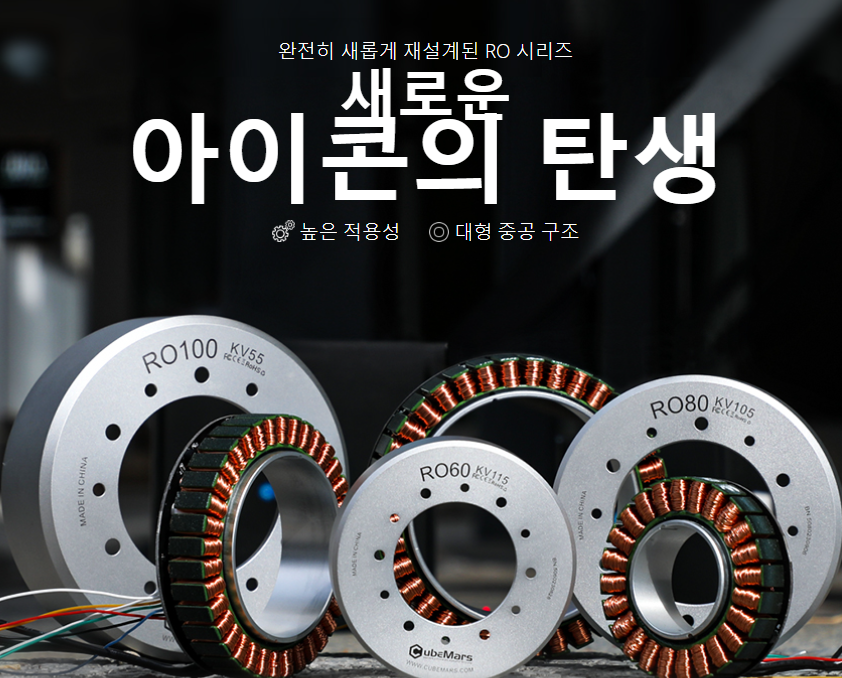

CubeMars RO80 KV105 및 RO100 KV55 와 같은 프레임리스 토크 모터는 중·고토크 응용을 위해 로봇 관절 어셈블리에 통합됩니다. 낮은 코깅 토크 특성과 유연한 장착 구조는 산업 자동화 환경에서 안정적인 궤적 추종과 연속 운전을 가능하게 합니다.

3. UAV, 드론 및 항공 플랫폼:

지상 로봇공학을 넘어, BLDC 모터는 UAV(무인 항공기)와 드론에서 핵심적인 역할을 합니다. 이 모터는 경량 구조, 고속 회전, 정밀한 추력 제어를 제공하며, 높은 효율과 빠른 응답성은 비행 안정성, 기동성 및 탑재 하중 제어에 매우 중요합니다. 따라서 항공 촬영, 측량, 점검 및 배송 응용 분야에서 필수적인 구성 요소로 활용됩니다.

4. 전기차 및 개인 이동 장치:

BLDC 모터는 전기 자전거, 전동 스쿠터 및 경형 전기차에도 널리 사용됩니다. 높은 효율, 컴팩트한 구조, 제어 가능한 토크 특성은 효율적인 추진력, 부드러운 가속 및 배터리 수명 연장을 가능하게 합니다. 이로 인해 도시형 모빌리티 및 휴대형 운송 솔루션에 이상적인 선택이 됩니다.

이러한 다양한 분야에서 BLDC 모터는 성능, 효율성 및 신뢰성을 결합하여, 엔지니어가 높은 운용 요구 사항을 충족하면서도 에너지 소비와 모션 정밀도를 최적화할 수 있도록 지원합니다.

우수한 브러시리스 DC 모터 선택 방법

적절한 BLDC 모터를 선택하기 위해서는 기계적 요구 사항, 전기적 파라미터 및 응용 제약 조건에 대한 체계적인 평가가 필요합니다. 다음 단계별 접근 방식은 최적의 성능과 신뢰성을 확보하는 데 도움이 됩니다.

1단계: 부하 요구 사항 정의 (토크 및 출력)

정격 조건과 피크 운전 조건 모두에서 필요한 토크와 출력을 산정해야 합니다. 안정적인 운전을 위한 연속 토크와 가속 또는 부하 변동 시 필요한 피크 토크를 구분해야 합니다. 정확한 토크 계산은 과부하 방지 및 장기적인 신뢰성 확보의 핵심 요소입니다.

2단계: 속도 범위 결정

최소, 정격 및 최대 RPM을 포함한 요구 운전 속도를 정의합니다. 모터의 속도 상수(Kv 값) 및 역기전력 특성은 해당 응용 분야에 적합해야 하며, 이를 통해 원하는 속도 범위에서 안정적이고 효율적인 운전이 가능합니다.

3단계: 전압 및 전류 제한 평가

사용 가능한 전원 전압과 허용 가능한 전류 한계를 확인해야 합니다. 모터의 정격 전압은 시스템 전압과 일치해야 하며, 피크 전류 용량은 과열 없이 일시적 부하를 감당할 수 있어야 합니다.

4단계: 제어 방식 및 피드백 요구 사항 고려

센서 기반 제어가 필요한지, 센서리스 제어가 가능한지 결정해야 합니다. 고정밀 위치 제어가 필요한 응용 분야(예: 로봇 관절)는 일반적으로 홀 센서 또는 엔코더를 이용한 폐루프 제어가 요구됩니다. 반면, 구조가 단순하거나 비용에 민감한 시스템은 센서리스 방식을 채택할 수 있습니다.

5단계: 기계적 제약 조건 평가 (크기 및 무게)

설치 공간, 장착 구조, 축 유형 및 무게 제한을 고려해야 합니다. 엑소스켈레톤이나 UAV와 같은 응용 분야는 일반적으로 컴팩트한 크기와 높은 토크 밀도를 우선시합니다.

6단계: 열 관리 및 듀티 사이클 검토

예상되는 운전 사이클 조건에서의 방열 능력을 평가해야 합니다. 연속 운전 또는 고부하 환경에서는 성능 저하나 조기 고장을 방지하기 위해 우수한 열 설계를 갖춘 모터가 필요합니다.

7단계: 시스템 호환성 확인

선택한 컨트롤러, 감속기(해당 시) 및 전체 시스템 아키텍처와의 호환성을 검증해야 합니다. 전기적 매칭과 통신 인터페이스를 확인하여 최적의 제어 성능을 확보해야 합니다.

이와 같은 체계적인 선택 과정을 따르면, 엔지니어는 토크, 속도, 효율, 열 안정성 및 제어 정밀도 간의 균형을 맞추어 특정 응용 분야에 가장 적합한 BLDC 모터를 선택할 수 있습니다.

브러시리스 DC 모터 사용 권장 사항

안정적인 성능, 긴 수명 및 안전한 운전을 보장하기 위해서는 BLDC 모터의 올바른 설치와 운용 관리가 필수적입니다. 다음 권장 사항은 시스템의 신뢰성과 효율성을 극대화하는 데 도움이 됩니다.

1. 올바른 설치 보장

모터와 컨트롤러가 정확하게 연결되고 견고하게 장착되었는지 확인하십시오. 전기 배선은 단단히 고정되고 적절히 절연되어야 하며, 느슨한 연결, 신호 간섭 또는 단락을 방지해야 합니다. 또한 불필요한 진동이나 베어링 스트레스를 방지하기 위해 기계적 정렬 상태도 점검해야 합니다.

2. 정기적인 점검 및 유지보수 실시

BLDC 모터는 브러시 모터에 비해 유지보수 요구가 적지만, 정기적인 점검은 여전히 중요합니다. 권선, 커넥터, 케이블 및 센서를 정기적으로 점검하여 마모, 단자 풀림 또는 신호 이상 여부를 확인해야 합니다.

3. 적절한 운전 환경 유지

모터는 지정된 온도 및 습도 범위 내에서 운전해야 합니다. 과도한 열, 습기 또는 먼지는 절연 성능과 전자 부품을 저하시킬 수 있습니다. 가혹한 환경에서는 밀폐 구조 또는 능동 냉각과 같은 추가 보호 조치가 필요할 수 있습니다.

4. 장시간 과부하 운전 방지

정격 토크 또는 전류 한계를 초과하는 연속 운전은 열 축적을 가속화하고 모터 수명을 단축시킬 수 있습니다. 적절한 부하 매칭과 시스템 보정은 장기적인 안정 운전에 도움이 됩니다.

5. 제어 파라미터 최적화

전류 제한, 속도 범위, 가속 프로파일 및 피드백 이득과 같은 제어 파라미터는 응용 요구 사항에 맞게 설정되어야 합니다. 적절한 파라미터 튜닝은 응답성, 안정성 및 전반적인 모션 품질을 향상시킵니다.

이러한 권장 사항을 준수하면 다양한 응용 분야에서 BLDC 모터 시스템의 운전 안정성을 향상시키고 수명을 연장하며 일관된 성능을 유지할 수 있습니다.

브러시리스 DC 모터는 현대 모션 시스템에 효율적이고 정밀하며 신뢰할 수 있는 솔루션을 제공합니다. 올바른 이해와 선택, 그리고 적절한 적용을 통해 다양한 엔지니어링 환경에서 최적의 성능을 구현할 수 있습니다.브러시리스 DC 모터에 대해 추가로 궁금한 점이 있으시면 언제든지 문의해 주십시오!
