2026年人形与四足机器人的准直驱动（QDD）电机使用

什么是准直驱动（QDD）电机？

机器人电机通常存在两种极端：一种是完全直驱系统，没有齿轮箱；另一种是高减速比齿轮电机，严重依赖机械放大。准直驱动电机（Quasi Direct Drive, QDD）则作为两者之间的结构折中方案被提出，将扭矩生成在电机和传动级之间进行合理分配。

“准”（quasi）的概念虽微妙，却至关重要。它体现了两种设计极端之间的有意折中，旨在保持响应性的同时，使执行器紧凑且实用。

“准直驱动”理念

为什么不使用纯直驱电机？完全去除齿轮箱意味着电机必须完全依靠电磁方式产生扭矩，这会导致电机体积增大、电流需求增加，并且热管理压力显著上升。

反之，为什么不依赖高减速比齿轮？极端齿轮传动会改变关节的机械特性，使其响应性降低，同时与外部力隔离。

QDD 通过保持适度减速，同时让电机承担大部分扭矩，解决了这两个问题。最终的传动系统行为接近直驱，实现了紧凑性与机械实用性的平衡。

QDD 与传统齿轮电机的区别

在传统高减速系统中，扭矩主要通过机械倍增获得：小电机高速旋转，齿轮箱大幅放大扭矩后再传递到关节。

QDD 系统则反转了这种关系：

• 电机本身即可直接输出较大扭矩

• 齿轮箱不再主导输出行为，而是微调扭矩并支持结构整合

这种改变影响三大基本特性：

• 关节反映惯量（Reflected Inertia）

• 机械反馈的便利性（可回驱性 Backdrivability）

• 即时扭矩响应

齿轮箱由主导特征转为辅助元件。

QDD 系统的典型减速比

QDD 并没有固定数值，但大多数实现处于 6:1 至 10:1 之间。

这一范围非随意选择，而是一种工程平衡：

• 低于此范围，电机体积与电力需求急剧上升

• 高于此范围，系统开始呈现高减速比的限制，如响应慢、可回驱性下降

选定的减速比在保持动态特性的同时，使电机尺寸和电流保持在可控范围内。

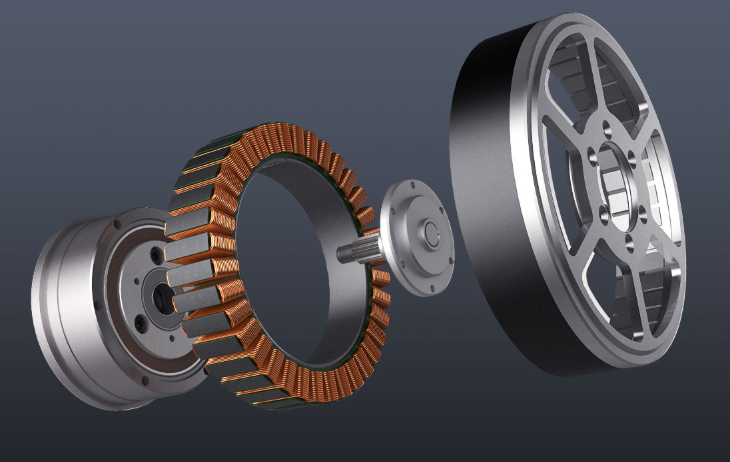

QDD 电机的工作原理

1. 从高速运转到可用扭矩

每个 QDD 电机都以无刷电机为基础。电机自然适合高速运转，但扭矩相对较低。若直接连接关节，系统运动迅速，但负载能力不足。

QDD 系统通过低减速齿轮箱（通常约 5:1 至 10:1）将速度转换为可用扭矩：电机旋转多圈，关节旋转一圈，速度适度下降，扭矩按比例放大。

与传统极高减速比（50:1 或更高）不同，QDD 仅略微调整这种平衡，放大扭矩的同时保持电机与关节的耦合。这正是“准直驱动”的核心定义。

2. 保持机械反馈

低齿比允许双向力传递：

• 正向：电机驱动关节

• 反向：关节受外力作用，反馈至电机

这种特性称为可回驱性（Backdrivability），是 QDD 与高减速比系统的重要差异。在高减速比系统中，齿轮常阻碍反向力传递，使关节机械僵硬；QDD 则保持机械透明性，电机与关节保持耦合。

3. 实现精确与动态控制

机械透明性使扭矩控制更加直接。电机扭矩与关节扭矩的关系可预测（仅需简单比例），控制器可通过编码器反馈和电流感测精确估算输出力。

系统不仅可以指令位置——“旋转到此角度”，还能直接指令扭矩——“施加此扭矩”。此能力对环境交互、冲击吸收及动态运动至关重要。

通过适度放大扭矩并保持响应性，QDD 电机在力量与控制间取得平衡，尤其适合腿式机器人、人形机器人、协作系统及可穿戴机器人。

关键要点：

QDD 电机在工作过程中主要通过轻微降低电机速度以增加扭矩，同时保持机械反馈，实现功率输出与动态响应的兼顾。

为什么动态机器人需要 QDD 架构

1.  从位置控制向力控制转变

• 动态机器人不能仅依赖位置控制，高速运动要求关节能适应外力

• QDD 低齿比与机械透明性让电机直接感知关节扭矩，实现精确的力控制

• 对敏捷或不可预测运动尤为关键

2.  高速运动中低惯量的重要性

• 高减速比会放大电机惯量，降低关节响应速度和敏捷性

• QDD 保持低反映惯量，使关节快速精准

3.  移动机器人能效

• 高减速比齿轮增加摩擦损耗，降低能效

• QDD 紧凑低摩擦设计减少能量浪费，提高续航与效率

4.  多自由度系统的结构重量限制

• 多关节机器人关节重量敏感，重执行器降低动态性

• QDD 电机轻巧紧凑，可在密集多自由度系统中整合而不损性能

QDD 电机在人形与四足机器人上的应用优势

QDD 电机的结构特性——低齿轮比、低反映惯量（reflected inertia）以及扭矩透明性（torque transparency）——不仅仅是机械设计选择。它们在应用于步行机器人时，能够直接转化为性能优势。

虽然人形机器人与四足机器人的形态和运动策略不同，但两者都依赖于快速力控制、动态平衡以及能效优化的运动。下表总结了 QDD 特性在这两类机器人中的实际性能优势。将两者并列对比时，这些优势的差异更为明显。

性能与优势对照表：

为什么优势表现不同

尽管执行器架构相同，但由于结构与运动策略的差异，优势在两类机器人中的表现方式不同。

在人形机器人中

人形机器人的稳定性本质上是平衡问题。高重心、重复的单腿支撑阶段，使得即使很小的扰动也会在踝关节和髋关节产生显著的旋转力矩。

在此背景下，执行器的响应性成为稳定性的决定因素，而不仅仅是性能参数。

• QDD 架构降低了反映惯量，使平衡恢复过程中能够快速产生纠正加速度

• 系统不会因传动刚性而抵抗扰动，而是保持动态适应

• 可回传力（backdrivability）进一步实现主动顺应，即机器人可以在必要时让步，而非与意外力作对

实际效果：

• 行走中推力恢复更快

• 双腿间重量转移更平滑

• 多关节协调更自然

机器人不再像刚性机械那样运动，而是表现出可控柔性——这是在接近人类环境下工作的机器人必须具备的重要特性。

在四足机器人中

四足机器人的运动核心不是平衡问题，而是循环冲击与推进问题。

每一步涉及：

1.  快速摆动相

2.  与地面接触产生冲击力

3.  负载在身体间传递

4.  为下一步立即做准备

在这些高频循环中，电机惯量和摩擦直接影响步态效率和冲击承受能力：

• QDD 的低传动阻抗允许实时感知并补偿冲击

• 同时，降低的肢体惯量使腿部在高速运动中收回和重新定位更迅速

结果：

• 高速小跑或奔跑更稳定

• 不平坦地形下适应性更好

• 重复冲击循环中的能量损失降低

对于户外移动机器人，这些特性直接增强了续航能力与地形适应性。

从机械设计到性能优势

QDD 架构的核心优势在于平衡性：它放大扭矩，同时不将电机与关节隔离。通过避免极端齿轮比，同时保持扭矩密度，执行器既保持了力量，又保持了敏捷性：

• 在人形系统中，这直接转化为稳定性提升与更安全的人机交互

• 在四足系统中，这转化为速度、适应性和效率提升

无论哪种情况，QDD 不仅仅提高了电机性能——并且它赋能了更高阶的动态机器人行为。

选择 QDD 电机时的设计考虑

QDD 的优势：如响应性、机械透明性和能效，只有在执行器与关节的功能角色匹配时，才能真正体现其价值。

因此，选择过程应遵循明确的顺序：定义力需求 → 确定传动行为 → 验证持续输出能力。

1.定义扭矩与动态需求

选择从关节所需物理输出开始：

• 髋关节和膝关节需要更高的连续扭矩以支持负载和推进

• 远端关节则更强调加速度和低惯量

关键评估指标包括：

• 峰值扭矩

• 循环工作下的有效值（RMS）扭矩

• 所需加速度带宽

由于 QDD 系统采用中等齿轮减速，扭矩密度主要依赖电机本身。合适的电机尺寸需要在性能与质量之间取得平衡。在确定扭矩需求后，下一步是确定扭矩如何传递。

2.选择合适的减速策略

在 QDD 架构中，减速比同时决定扭矩输出和机械透明性：

• 较低减速比：关节响应更快，降低反映惯量

• 略高减速比：增强持续负载支持，减轻电机压力

正确的减速比取决于关节是更强调动态运动还是持续负载承载。

本质上，减速比就像一个机械杠杆，将电机扭矩转化为关节行为。接下来需要评估关节对外力的响应方式。

3.评估可回传力与交互需求

可回传力（backdrivability）定义了关节对环境施加力的响应难易程度：

• 遭受冲击或需要安全人机交互的关节，应选择较高透明性

• 主要承载结构的关节则可以容忍更刚性的行为

关节对外力的响应性取决于电机惯量与齿轮比的相互作用，可根据机器人任务进行调整。一旦确定了所需的交互行为，工程师应验证热性能和持续输出能力，以确保长期可靠运行。

4.验证热性能与持续输出

由于 QDD 大量依赖电机产生扭矩，热容量至关重要，工程师应重点关注：

• 连续扭矩额定值

• 实际工作周期下的 RMS 电流

• 机械结构范围内的冷却限制

热管理优化可确保动态性能在长时间运行中不退化。

转向实际应用

当上述各项考虑因素得到综合处理后，QDD 电机便可以精确匹配人形与四足机器人关节的功能需求，从而实现符合系统级要求的动态性能。

CubeMars 准直驱电机对于机器人外骨骼的实际应用

在为动态人形机器人设计髋关节和膝关节时，工程师面临一个明显的挑战：在保持快速纠正响应的同时提供高连续扭矩。

对于高速四足机器人而言，优先考虑的是：快速摆动腿部、冲击承受能力以及高效的周期性力控制。

CubeMars AKE 系列正是为满足这些实际关节需求而开发的。

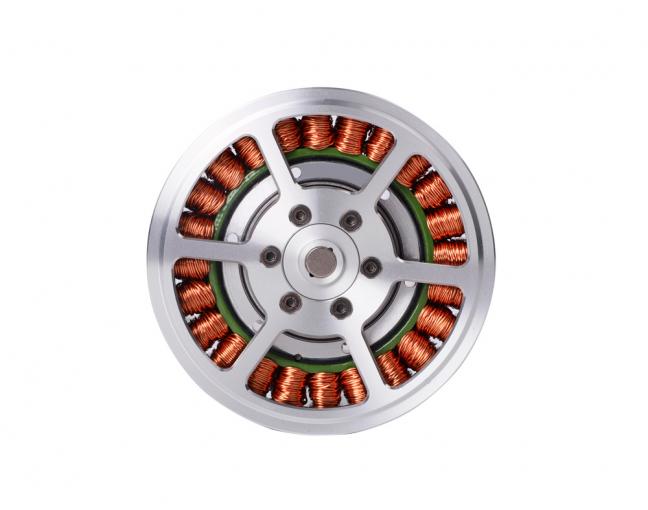

AKE 系列中的 QDD 架构

AKE 系列不仅仅是采用低齿轮比，而是在结构层面上整合了 QDD 原理：

• 低减速比 —— 最小化反映惯量，使关节响应快速且平顺

• 高扭矩密度 —— 在紧凑体积下输出可观扭矩，优化电机效率

• 力反馈能力 —— 保持机械透明性，实现精确扭矩控制和动态交互

这些设计确保 AKE 电机不仅保留了 QDD 的核心优势，同时在集成、热管理和结构约束方面也保持实用性。

根据关节功能匹配动力模组尺寸

在人形机器人中：

• 髋关节和膝关节必须承受持续负载和推进

• 远端关节强调响应性和低惯量

在四足机器人平台中：

• 近端关节稳定机体质量

• 远端关节执行高频摆动循环

AKE 系列提供可扩展的执行器尺寸，以匹配这些功能角色：

工程师可根据关节的机械角色分配性能特性，而非用同一动力模组覆盖所有关节。

面向人形与四足平台设计

除了单关节性能外，AKE 系列还支持完整系统集成：

• 动态控制就绪 —— 低反映惯量和高透明性提升平衡性与流畅运动

• 扭矩控制兼容 —— 精确力控制支持安全的人机交互与环境适应性

• 模块化集成 —— 可组合多种动力模组型号，覆盖整个机器人运动学，兼容人形与四足设计

从 QDD 优势到实际应用

前文讨论的 QDD 特性：低反映惯量、响应性和扭矩透明性，在 AKE 系列中得到了充分体现：

• 人形机器人：增强单腿支撑稳定性、改善多关节协调性、提升物理交互安全性

• 四足机器人：高速步态稳定性提升、更好的地形适应性、更低的能耗

通过将理论上的 QDD 优势转化为切实的动力模组设计，AKE 系列使机器人在两种足式平台上都能实现更高水平的动态性能。

结论

准直接驱动（QDD）电机代表了一种结构上平衡的机器人关节设计方法。通过整合适度的齿轮减速与高扭矩密度，它们在保持精确控制精度的同时，也保留了机械透明性。QDD 架构不是追求极端减速比，也不是完全取消齿轮，而是在关节内实现了更合理的扭矩生成与传递分配。

对于在动态环境中运行的人形与四足机器人而言，这种结构平衡意味着：

● 更高的响应性

● 稳定的力交互

● 可靠的运动控制

总之，准直接驱动（QDD）电机不仅是组件层面的决策，更是直接影响整体机器人性能的基础性因素。
