什么是无框力矩电机？机器人关节设计的核心优势

 随着人形机器人、四足机器人和智能自动化行业快速发展，机器人关节技术正成为行业关注的重点。而在机器人系统中，关节驱动性能往往决定了机器人的运动能力、稳定性以及控制精度。

传统伺服电机虽然应用广泛，但随着机器人对轻量化、小型化和高动态性能要求不断提升，传统方案已经难以满足高端机器人需求。

在这样的背景下，“无框力矩电机（Frameless Torque Motor）”开始受到越来越多机器人企业和研发团队的关注。

什么是无框力矩电机？

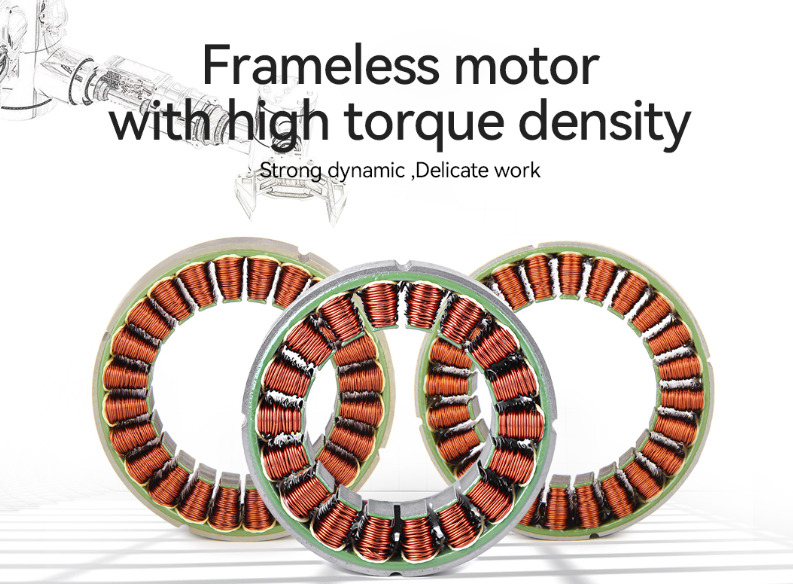

无框力矩电机（Frameless Torque Motor）是一种专门面向高性能机器人与自动化设备设计的电机类型。与传统伺服电机不同，它取消了外壳、轴承以及标准输出轴等结构，通常只保留最核心的两部分：

• 定子（Stator）

• 转子（Rotor）

因此被称为“无框”电机。

这种设计方式可以让电机直接嵌入机器人关节内部，由开发者根据实际需求自由设计机械结构、减速系统以及整体关节模组。

简单来说，无框力矩电机更像是机器人关节的“核心动力单元”，而不是传统意义上的完整电机。

相比传统伺服电机，无框力矩电机凭借高集成度、高扭矩密度以及灵活的结构设计，正在成为越来越多机器人项目的核心动力方案。

无框力矩电机与传统伺服电机对比

为什么机器人越来越喜欢使用无框力矩电机？

随着人形机器人、四足机器人和智能机械臂快速发展，机器人行业对于关节驱动系统的要求越来越高。

现代机器人不仅需要“能动”，还需要：

• 动作更加自然

• 反应更加灵敏

• 结构更加轻量化

• 控制更加精准

• 运行更加稳定

而传统伺服电机由于体积较大、结构固定，在高性能机器人领域已经逐渐暴露出局限性。

无框力矩电机的核心优势

在机器人与智能自动化快速发展的背景下，驱动系统正在经历从传统电机方案向高集成、高性能结构的转变。其中，无框力矩电机（Frameless Torque Motor）作为一种高度可定制的电磁驱动方案，正在被越来越多高端机器人系统采用。

与传统电机不同，与传统电机不同，无框力矩电机通常直接集成到机器人关节内部，并与减速器、编码器和控制系统形成一体化结构。这种设计能够让机器人关节更加紧凑，同时提升整体运动效率与控制性能。

轻量化的关节设计

无框力矩电机去除了传统电机的外壳、轴承及输出轴结构，仅保留核心电磁驱动部分，使其可以直接嵌入机器人关节内部，实现真正意义上的结构一体化设计。

应用价值：使机器人关节更加轻量化与灵活化，在提升运动响应速度的同时降低整体能耗，特别适用于对动态性能要求较高的人形机器人与四足机器人系统。

高扭矩密度输出能力

通过优化电磁设计与磁路结构，无框力矩电机能够在有限空间内实现更高的力矩输出能力，从而在不增加体积的前提下提升动力性能。

应用价值：广泛适用于高动态机器人系统，例如四足机器人跳跃与奔跑、人形机器人行走控制、机械臂高负载操作以及外骨骼助力系统等。

高精度的运动控制能力

由于低转动惯量与优异的动态响应特性，无框力矩电机能够实现更加平滑且连续的力矩输出，使控制系统具备更高的精度与稳定性。

应用价值：有助于实现稳定的动态平衡控制、柔顺交互控制、高精度轨迹控制以及自然步态生成，使机器人整体运动更加流畅和接近生物运动形态。

适合一体化与模块化系统设计

无框力矩电机通常与谐波减速器、编码器、制动器以及驱动器进行模块化组合，形成高度集成的关节执行单元。

应用价值：减少结构复杂度与布线难度，提升系统集成度，同时显著加快机器人开发与迭代速度，适用于科研机构与机器人企业的快速原型开发。

Gorilla Mk1案例：无框力矩电机在机器人中的实际优势

在机器人行业中，无框力矩电机已经被应用于高性能机器人项目中。

以 CubeMars Gorilla Mk1 案例为例，这款用于高压输电线路维护的机器人，采用 CubeMars RI80 V2.0 无框力矩电机作为核心驱动单元。

Gorilla Mk1主要应用于高空输电线路巡检、高压线路维护、危险环境作业以及高空救援辅助等复杂任务场景。在这些应用中，机器人需要长期在非结构化、高风险环境下运行，同时承受动态负载变化与复杂接触条件。

因此，系统设计必须同时满足以下关键要求：

• 高动态稳定性，以应对悬挂与倾斜运行工况

• 持续高牵引能力，以完成线路接触与移动作业

• 精细力矩控制能力，以降低对输电线路的机械影响

• 轻量化结构设计，以提升高空运行安全性与能效

在这样的系统约束下，无框力矩电机并不是作为独立性能单元使用，而是作为关节驱动系统的核心动力来源，嵌入至轮式驱动模块中，并与减速器、控制系统及结构件共同构成完整的执行关节。

其作用也不再局限于单一扭矩输出，而是通过与整个驱动链路的协同工作，共同决定机器人在复杂环境中的运动性能与任务执行能力。

具体系统表现如下：

从 Gorilla Mk1 的案例可以看出，无框力矩电机在高空巡检机器人关节系统中发挥了重要作用。

在高空输电线路作业等复杂环境中，机器人需要在非结构化接触条件、高动态负载变化以及长时间连续运行的约束下完成任务。因此，关节驱动系统的设计重点不在单一电机参数，而在于整个驱动链路（电机、减速器、控制系统与结构件）的协同匹配。

在这一系统架构下，无框力矩电机通过嵌入式集成方式，使关节设计具备更高的结构自由度与控制精度，但其性能表现仍高度依赖于机械设计、散热条件以及控制策略。

因此，其在高端机器人关节系统中的价值可以更准确地理解为：

• 提供高扭矩密度的“电磁驱动基础”

• 支持紧凑型关节结构设计

• 适配高动态控制系统架构

• 满足连续运行与力控任务需求

• 提升系统级集成灵活性

如何选择合适的无框力矩电机？

无框力矩电机的选型需要结合机器人关节的尺寸、负载能力以及动态性能需求，不同应用场景对应不同规格方案。

在实际项目中，无框力矩电机选型通常需要重点考虑：

• 扭矩需求

• 关节尺寸

• 减速比

• 散热能力

• 动态响应速度

• 电压平台

不同机器人系统对于电机性能要求差异较大，因此建议根据具体应用场景进行匹配。

常见应用场景

无框力矩电机具体型号推荐

总结

无框力矩电机正在成为新一代机器人关节设计中的动力方案。

通过去除传统电机的外壳与固定结构，无框力矩电机能够以更高自由度嵌入关节内部，并与减速器、编码器及控制系统形成高度一体化的驱动单元。这种结构使机器人在设计层面具备更强的可塑性，也为实现轻量化、高动态与高精度控制提供了基础条件。

在实际应用中，无框力矩电机已经广泛进入巡检机器人、外骨骼设备、协作机械臂以及工业自动化设备等领域。通过与减速器、编码器及控制系统的深度集成，它能够构建更加紧凑、高效的机器人关节系统，从而进一步提升整体开发效率与系统可靠性。

总体来看，无框力矩电机不仅是一种电机形态的演进，更代表着机器人关节设计从“组件思维”走向“系统思维”的重要趋势。随着机器人向更高自由度、更高动态性能以及更真实人机协作方向发展，这一技术路线的重要性将进一步提升。

未来，随着人形机器人与AI机器人行业的持续发展，无框力矩电机在关节驱动系统中的应用预计将进一步扩大。在这一过程中，以 CubeMars 为代表的高性能无框力矩电机方案，也在持续推动机器人关节设计向更轻量化、更高动态性能以及更高集成度的方向演进。
