Всесторонний анализ бесщеточных двигателей постоянного тока

Сегодня бесщёточные двигатели постоянного тока (BLDC) широко применяются в робототехнике, автоматизации и носимых системах благодаря высокой эффективности, точности управления и надёжности работы. Данная статья представляет собой комплексное и практическое руководство по пониманию, выбору и применению BLDC-двигателей. Рассмотрим подробнее.

Принцип работы бесщёточных двигателей постоянного тока

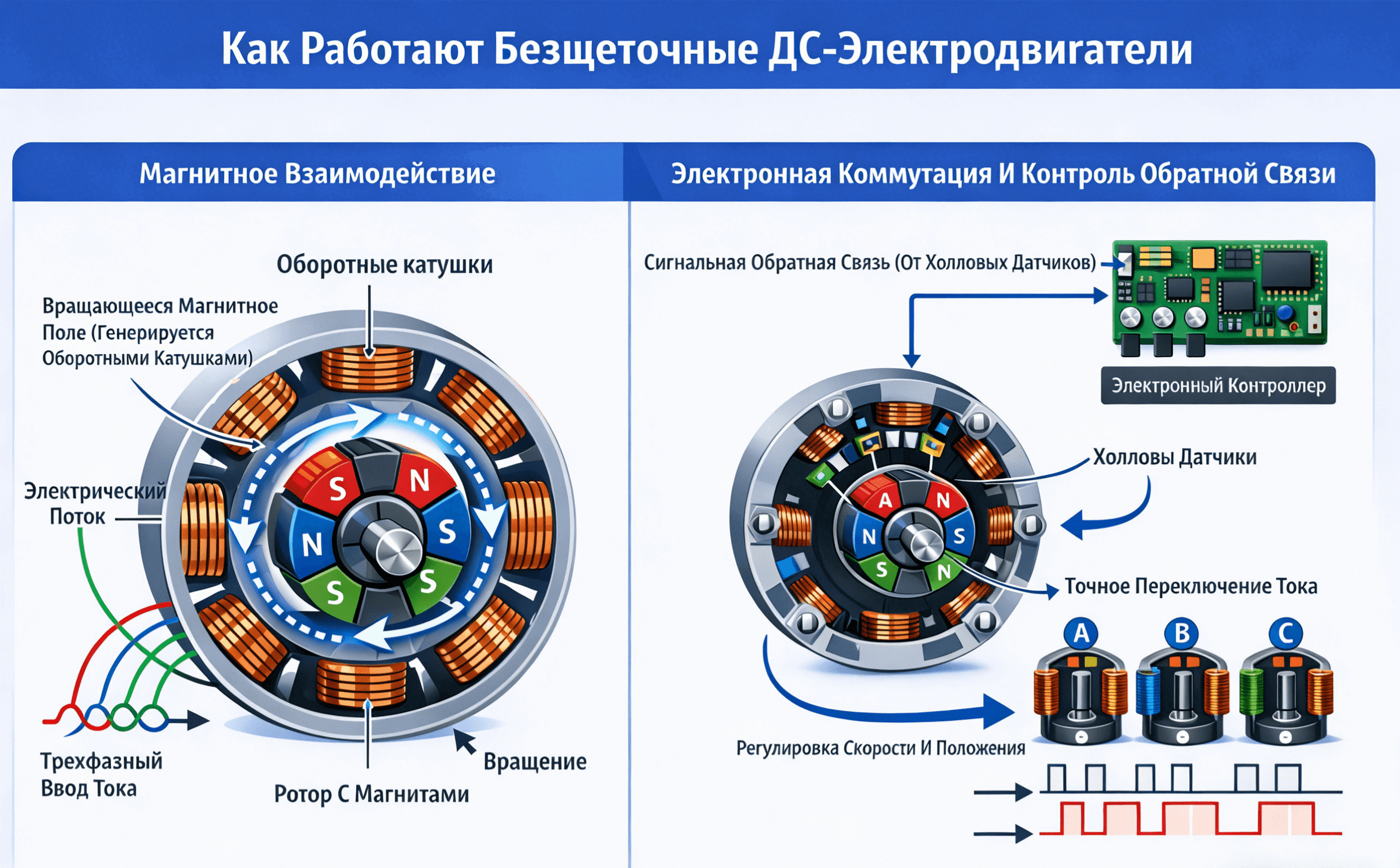

Работа BLDC-двигателя основана на электромагнитных принципах, при которых взаимодействие магнитных полей создаёт крутящий момент, приводящий механизм в движение. В отличие от коллекторных двигателей, BLDC-двигатели используют электронную коммутацию для управления током, формируя вращающееся магнитное поле, которое приводит во вращение ротор. Процесс включает три основных этапа:

Магнитное взаимодействие:Ротор содержит постоянные магниты, а статор оснащён несколькими обмотками. При прохождении тока через обмотки статора создаётся магнитное поле, взаимодействующее с магнитами ротора и создающее крутящий момент.

Электронная коммутация:Электронный контроллер отслеживает положение ротора с помощью датчиков Холла или энкодеров. На основе полученной обратной связи контроллер последовательно переключает ток в обмотках статора, обеспечивая непрерывное и плавное вращение без использования механических щёток.

Обратная связь и управление:Большинство BLDC-двигателей используют датчики положения для определения позиции ротора в реальном времени. Это позволяет точно регулировать направление и величину тока, обеспечивая высокоточную скорость и позиционное управление. Методы управления, такие как PWM (широтно-импульсная модуляция), дополнительно повышают производительность двигателя в задачах с высокими требованиями к точности и динамике.

Компоненты бесщёточных двигателей постоянного тока

Согласно принципу работы, бесщёточные двигатели постоянного тока (BLDC) состоят из трёх основных элементов: ротора, статора и электронного контроллера. Каждый из этих компонентов играет ключевую роль в обеспечении производительности, эффективности и надёжности двигателя.

Ротор: Ротор обычно состоит из сердечника с встроенными постоянными магнитами и является вращающейся частью двигателя. Крутящий момент создаётся за счёт взаимодействия магнитного поля постоянных магнитов с электромагнитным полем статора. Бесщёточная конструкция исключает механический износ, характерный для коллекторных двигателей, что увеличивает срок службы и надёжность.

Статор: Статор состоит из нескольких электромагнитных катушек (обмоток), формирующих вращающееся магнитное поле для приведения ротора в движение. Такая конфигурация обеспечивает высокую эффективность, низкий уровень шума и минимальное тепловыделение, что делает её подходящей для точных и длительных применений.

Электронный контроллер: Электронный контроллер объединяет силовые ключи, микроконтроллеры и датчики положения (например, датчики Холла) для управления моментом и направлением тока. Он выполняет электронную коммутацию и обеспечивает точное управление скоростью и положением двигателя. Современные контроллеры также отличаются высокой скоростью отклика и программируемыми функциями для адаптации к различным условиям эксплуатации.

Классификация бесщёточных двигателей постоянного тока

Бесщёточные двигатели постоянного тока (BLDC) классифицируются по различным критериям, включая конструкцию, схему обмоток, интеграцию датчиков и ориентацию на область применения. Понимание этих категорий важно для правильного выбора двигателя.

Таблица: Классификация BLDC-двигателей

Учитывая данные критерии, инженеры могут оптимально сбалансировать момент, скорость, эффективность и требования применения.

Преимущества применения бесщёточных двигателей постоянного тока

Бесщёточные двигатели постоянного тока (BLDC) обладают рядом эксплуатационных преимуществ, которые делают их особенно подходящими для применения в робототехнике, автоматизации и носимых системах, включая экзоскелеты и коллаборативные промышленные роботизированные манипуляторы. Эти преимущества обусловлены как их конструктивными особенностями, так и высокой точностью управления, обеспечиваемой электронной коммутацией.

• Высокая удельная мощность: Двигатели BLDC обеспечивают высокую выходную мощность при относительно малых габаритах и массе, что позволяет создавать компактные конструкции без потери крутящего момента. Данное свойство особенно важно в системах с жёсткими ограничениями по пространству или полезной нагрузке.




• Высокий КПД и энергоэффективность: Эффективное преобразование электрической энергии в механическое движение снижает энергопотребление и увеличивает срок службы аккумуляторов. Это обеспечивает продолжительную и непрерывную работу мобильных и носимых систем.




• Плавная работа и низкий уровень шума: Отсутствие щёток минимизирует механическое трение, обеспечивая плавное вращение и сниженный уровень акустического шума. Это улучшает пользовательский опыт и условия эксплуатации, особенно в средах, где требуется тихая работа оборудования.




• Точное управление: Благодаря электронной коммутации и обратной связи от датчиков положения двигатели BLDC обеспечивают высокоточную регулировку скорости и позиции, удовлетворяя требованиям сложных и динамичных профилей движения.




• Низкие требования к техническому обслуживанию: Бесщёточная конструкция исключает износ щёток, снижая необходимость регулярного обслуживания и уменьшая долгосрочные эксплуатационные затраты, одновременно повышая надёжность и срок службы двигателя.

Области применения бесщёточных двигателей постоянного тока

Бесщёточные двигатели постоянного тока (BLDC) получили широкое распространение в различных робототехнических и автоматизированных системах благодаря высокой эффективности, точной управляемости и стабильной работе. Их универсальность позволяет использовать их как в сложных механизированных платформах, так и в специализированных приводных системах. Ниже приведены ключевые области, в которых BLDC-двигатели демонстрируют явные технические и функциональные преимущества.

1. Гуманоидная робототехника и экзоскелеты:

Двигатели BLDC выступают в качестве основных исполнительных приводов в гуманоидных роботах и носимых экзоскелетах. Высокая плотность крутящего момента и точное позиционное управление обеспечивают плавные и согласованные движения конечностей, что особенно важно для реабилитации, поддержки мобильности и усиления физических возможностей пользователя.Такие двигатели часто интегрируются в суставные модули верхних и нижних конечностей, обеспечивая компактную конструкцию и высокую динамическую отзывчивость.

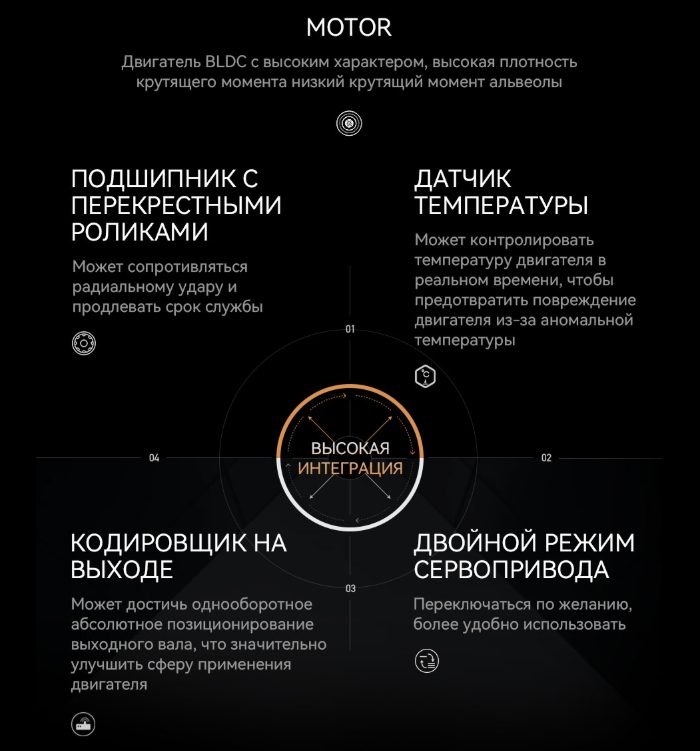

Приводы, такие как CubeMars AK80-8 KV60 и AK80-9 V3.0 KV100 широко применяются в модулях роботизированных суставов благодаря интегрированной архитектуре «двигатель-драйвер» и двойной системе энкодеров. Их компактная конструкция и высокий крутящий момент делают их подходящими для приводов верхних и нижних конечностей, где критически важны ограничения по пространству и динамические характеристики.

2. Коллаборативная и промышленная робототехника:

BLDC-двигатели используются в коллаборативных роботизированных манипуляторах и промышленном автоматизированном оборудовании, где критически важны точность и повторяемость движений. Высокая эффективность, низкий уровень шума и надёжное управление крутящим моментом делают их оптимальными для сборки, операций pick-and-place и точного перемещения в среде совместной работы с человеком.

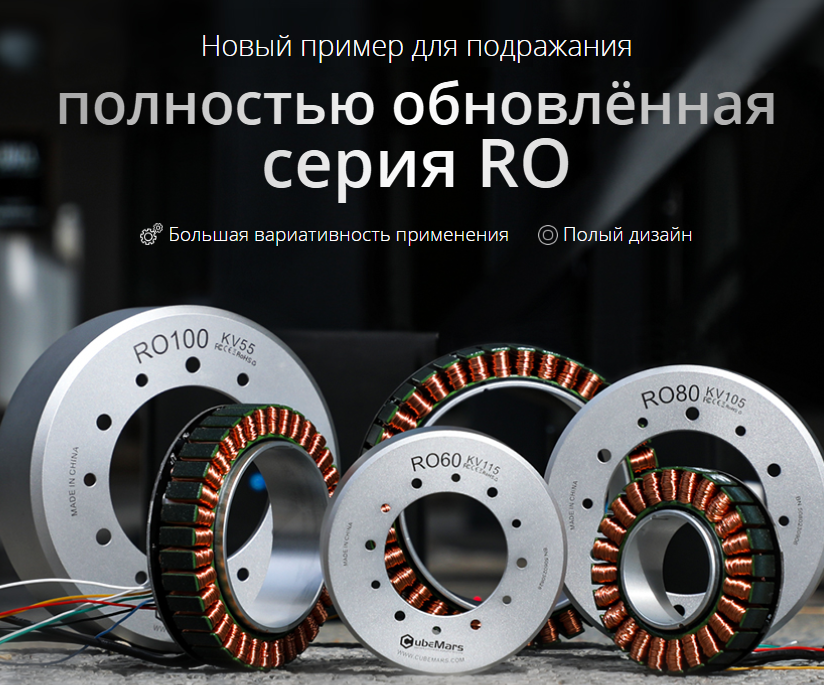

Бескорпусные моментные двигатели, такие как CubeMars RO80 KV105 и RO100 KV55 широко интегрируются в суставные узлы роботов для приложений со средним и высоким крутящим моментом. Низкий уровень зубцового момента и гибкость монтажа обеспечивают стабильное отслеживание траектории и непрерывную работу в условиях промышленной автоматизации.

3. БПЛА, дроны и воздушные платформы:

Помимо наземной робототехники, двигатели BLDC играют ключевую роль в беспилотных летательных аппаратах (БПЛА) и дронах, обеспечивая малый вес, высокие обороты и точное управление тягой. Их высокая эффективность и быстрота отклика имеют решающее значение для обеспечения стабильности полёта, манёвренности и управления полезной нагрузкой. Это делает их незаменимыми в таких областях, как аэрофотосъёмка, геодезические работы, инспекция и службы доставки.

4. Электротранспорт и персональные мобильные устройства:

Двигатели BLDC также широко применяются в электровелосипедах, электросамокатах и лёгких электрических транспортных средствах. Их высокий коэффициент полезного действия, компактная конструкция и управляемый крутящий момент обеспечивают эффективную тягу, плавное ускорение и увеличенный срок службы аккумулятора. Благодаря этому они идеально подходят для городской мобильности и портативных транспортных решений.

Во всех перечисленных областях двигатели BLDC сочетают производительность, энергоэффективность и надёжность, позволяя инженерам разрабатывать системы, отвечающие высоким эксплуатационным требованиям при одновременной оптимизации энергопотребления и точности движения.

Как выбрать подходящий бесщёточный двигатель постоянного тока

Выбор подходящего двигателя BLDC требует систематической оценки механических требований, электрических параметров и ограничений конкретного применения. Ниже приведён поэтапный подход, позволяющий обеспечить оптимальную производительность и надёжность.

Шаг 1: Определение требований к нагрузке (крутящий момент и мощность)

Сначала необходимо определить требуемый крутящий момент и мощность как в номинальных, так и в пиковых режимах работы. Следует учитывать непрерывный крутящий момент для стабильной эксплуатации и пиковый момент для фаз ускорения или колебаний нагрузки. Корректный расчёт крутящего момента является основой предотвращения перегрузок и обеспечения долгосрочной надёжности.

Шаг 2: Определение диапазона скоростей

Необходимо определить требуемую рабочую скорость, включая минимальные, номинальные и максимальные обороты (RPM). Постоянная скорости двигателя (Kv) и характеристики противо-ЭДС должны соответствовать условиям применения для обеспечения стабильной и эффективной работы во всём заданном диапазоне.

Шаг 3: Оценка ограничений по напряжению и току

Следует подтвердить доступное напряжение питания и допустимые пределы тока. Номинальное напряжение двигателя должно соответствовать напряжению системы, а его пиковая токовая способность должна обеспечивать работу при кратковременных нагрузках без перегрева.

Шаг 4: Выбор метода управления и требований к обратной связи

Необходимо определить, требуется ли управление с датчиками или бездатчиковое управление. Применения с высокой точностью позиционирования (например, роботизированные суставы) обычно требуют датчиков Холла или энкодеров для замкнутого контура управления. Более простые или экономически чувствительные системы могут использовать бездатчиковые решения.

Шаг 5: Оценка механических ограничений (размер и масса)

Следует учитывать доступное монтажное пространство, конфигурацию крепления, тип вала и ограничения по массе. В таких приложениях, как экзоскелеты или БПЛА, часто приоритет отдается компактности и высокой плотности крутящего момента.

Шаг 6: Анализ теплового режима и рабочего цикла

Необходимо оценить способность отвода тепла в условиях предполагаемого рабочего цикла. Непрерывная работа или эксплуатация при высоких нагрузках требуют двигателей с эффективной тепловой конструкцией для предотвращения снижения производительности или преждевременного выхода из строя.

Шаг 7: Проверка совместимости системы

Следует убедиться в совместимости двигателя с выбранным контроллером, редуктором (при наличии) и общей архитектурой системы. Электрическое согласование и интерфейсы связи должны быть проверены для обеспечения оптимального качества управления.

Следуя данному структурированному процессу выбора, инженеры могут сбалансировать крутящий момент, скорость, эффективность, тепловую стабильность и точность управления, чтобы определить наиболее подходящий двигатель BLDC для конкретного применения.

Рекомендации по эксплуатации бесщёточных двигателей постоянного тока (BLDC)

Для обеспечения стабильной производительности, длительного срока службы и безопасной эксплуатации необходимы правильная установка и грамотное управление работой двигателей BLDC. Ниже приведены рекомендации, которые помогут максимально повысить надёжность и эффективность системы.

1. Обеспечение правильной установки

Необходимо убедиться, что двигатель и контроллер правильно подключены и надёжно закреплены. Электрические соединения должны быть выполнены качественно и иметь надлежащую изоляцию для предотвращения ослабленных контактов, помех сигнала или коротких замыканий. Также следует проверить механическое выравнивание, чтобы избежать излишней вибрации и нагрузки на подшипники.

2. Проведение регулярной проверки и обслуживания

Несмотря на то что двигатели BLDC требуют меньшего обслуживания по сравнению со щёточными двигателями, регулярные осмотры остаются важными. Следует периодически проверять обмотки, разъёмы, кабели и датчики для выявления износа, ослабленных клемм или отклонений сигналов, которые могут повлиять на производительность.

3. Поддержание подходящих условий эксплуатации

Эксплуатация двигателя должна осуществляться в пределах заданного температурного и влажностного диапазона. Чрезмерное тепло, влага или пыль могут ухудшить изоляционные свойства и повредить электронные компоненты. В сложных условиях эксплуатации могут потребоваться дополнительные меры защиты, такие как герметизация или активное охлаждение.

4. Избегать длительной работы в режиме перегрузкиn

Непрерывная работа с превышением номинального крутящего момента или допустимого тока может привести к ускоренному накоплению тепла и сокращению срока службы двигателя. Правильный подбор нагрузки и корректная калибровка системы способствуют надёжной долгосрочной эксплуатации.

5. Оптимизация параметров управления

Параметры управления — включая ограничения по току, диапазон скоростей, профили ускорения и коэффициенты обратной связи — должны настраиваться в соответствии с требованиями конкретного применения. Грамотная настройка параметров повышает быстродействие, устойчивость и общее качество движения.

Следуя данным рекомендациям, пользователи могут повысить стабильность работы, продлить срок службы и обеспечить стабильную производительность систем на базе двигателей BLDC в различных областях применения.

Бесщёточные двигатели постоянного тока представляют собой эффективное, точное и надёжное решение для современных систем привода. При правильном понимании принципов работы, грамотном выборе и корректном применении они обеспечивают оптимальную производительность в широком спектре инженерных задач.Если у вас возникнут дополнительные вопросы по бесщёточным двигателям постоянного тока, пожалуйста, обращайтесь к нам за консультацией.
