Der CubeMars RI75‑PH KV70 ist ein vergossener rahmenloser Inrunner-Drehmomentmotor, der für Anwendungen mit hoher Zuverlässigkeit entwickelt wurde. Er baut auf den Kernstärken der RI-Plattform auf – hohe Drehmomentdichte, niedriges Koggingmoment und sanfte Steuerung – und integriert fortschrittliche Vergossungstechnologie, um den Spulenschutz und die gesamte mechanische Robustheit signifikant zu verbessern. Dadurch kann der Motor auch in rauen Umgebungen mit hohen Temperaturen, Vibrationen, Feuchtigkeit oder Staub langfristig stabil arbeiten.
Dank seines leichten Stator-Rotor-Designs und ausgezeichneter Wärmeleitfähigkeit liefert der RI75‑PH KV70 eine leistungsstarke Ausgabe in einem ultrakompakten Gehäuse. Er eignet sich ideal für anspruchsvolle Anwendungen wie Exoskelettgelenke, kollaborative Roboterarme, mobile Plattformen und Serviceroboter – wo Raumeffizienz, dynamische Reaktionsfähigkeit und Haltbarkeit entscheidend sind.

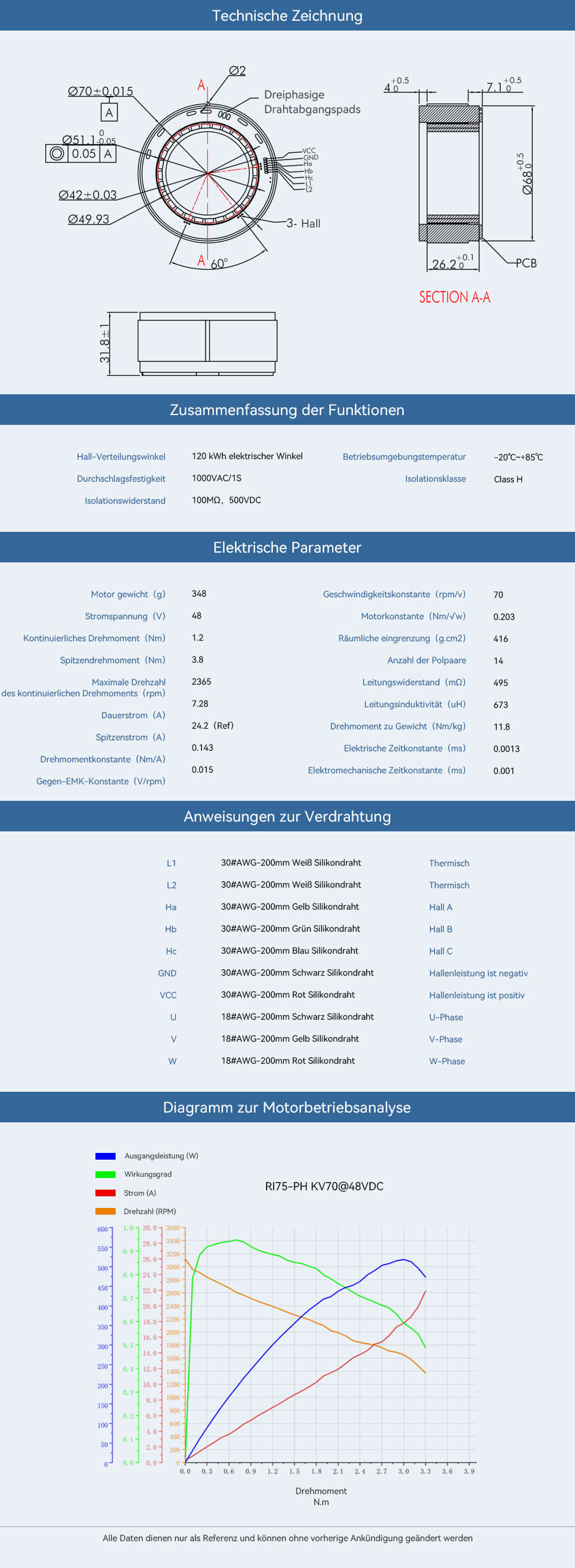

Kernspezifikationen
Motorabmessungen: Φ70 × 31,8 mm
Durchlochdurchmesser: 42 mm
Motorgewicht: 348 g
Spitzendrehmoment: 3,8 Nm
Leerlaufdrehzahl: 3360 rpm
Produkt-Highlights
Vergossungsschutz-Design: Vollständig vergossene Spulen bieten verbesserte Beständigkeit gegen Feuchtigkeit, Vibrationen und hohe Temperaturen,确保 zuverlässigen Betrieb unter anspruchsvollen Bedingungen
Hohe Drehmomentdichte: Optimierter magnetischer Kreis und Wicklungslayout liefern eine höhere Drehmomentausgabe bei minimalem Platzbedarf
Niedriges Koggingmoment: Gewährleistet gleichmäßige Drehmomentübertragung und verbessert die Präzision in Bewegungssteuerungsanwendungen
Ausgezeichnete thermische Stabilität: Fortschrittliche Wärmeabfuhrstruktur unterstützt anhaltenden Vollastbetrieb ohne Leistungsabfall
Flexible Integration: Rahmenloses Inrunner-Design ermöglicht nahtlose Integration in verschiedene Gelenkmodule oder Roboterplattformen
Im Vergleich zu den alten Produkten der RI-Serie wurde das Joch um mehr als
30 % reduziert, um die kompakten Installationsanforderungen verschiedener
gängiger Embedded-Geräte und kollaborativer Roboter zu erfüllen
Hohe Temperaturbeständigkeit
Gleichbleibend effizient
Das Vergussverfahren wird verwendet, um die Wärmeableitungsleistung
zu verbessern. Hervorragende Leistung bis zu 85 °C
und Dauerleistung bei Wickeltemperaturen bis zu 150 °C
Torque / N·m
Temperature / °C
Gut durchdachte Leistungssteigerung
Der elektromagnetische Teil ist gut konstruiert und das Drehmoment
und die Leistungsdichte wurden um 25% erhöht
Die Leistung ist stabil
effizient und langlebig
Aufrechterhaltung einer effizienten und stabilen
Leistungsabgabe in mehreren Drehmomentbereichen
Intelligente Integration
und flexible Steuerung
Der integrierte Hallsensor und Temperatursensor können die präzise
Steuerung von Winkel und Temperatur während des Gebrauchs
realisieren die Flexibilität der tatsächlichen Nutzung durch den Kunden
verbessern und den guten Betrieb des Motors sicherstellen
