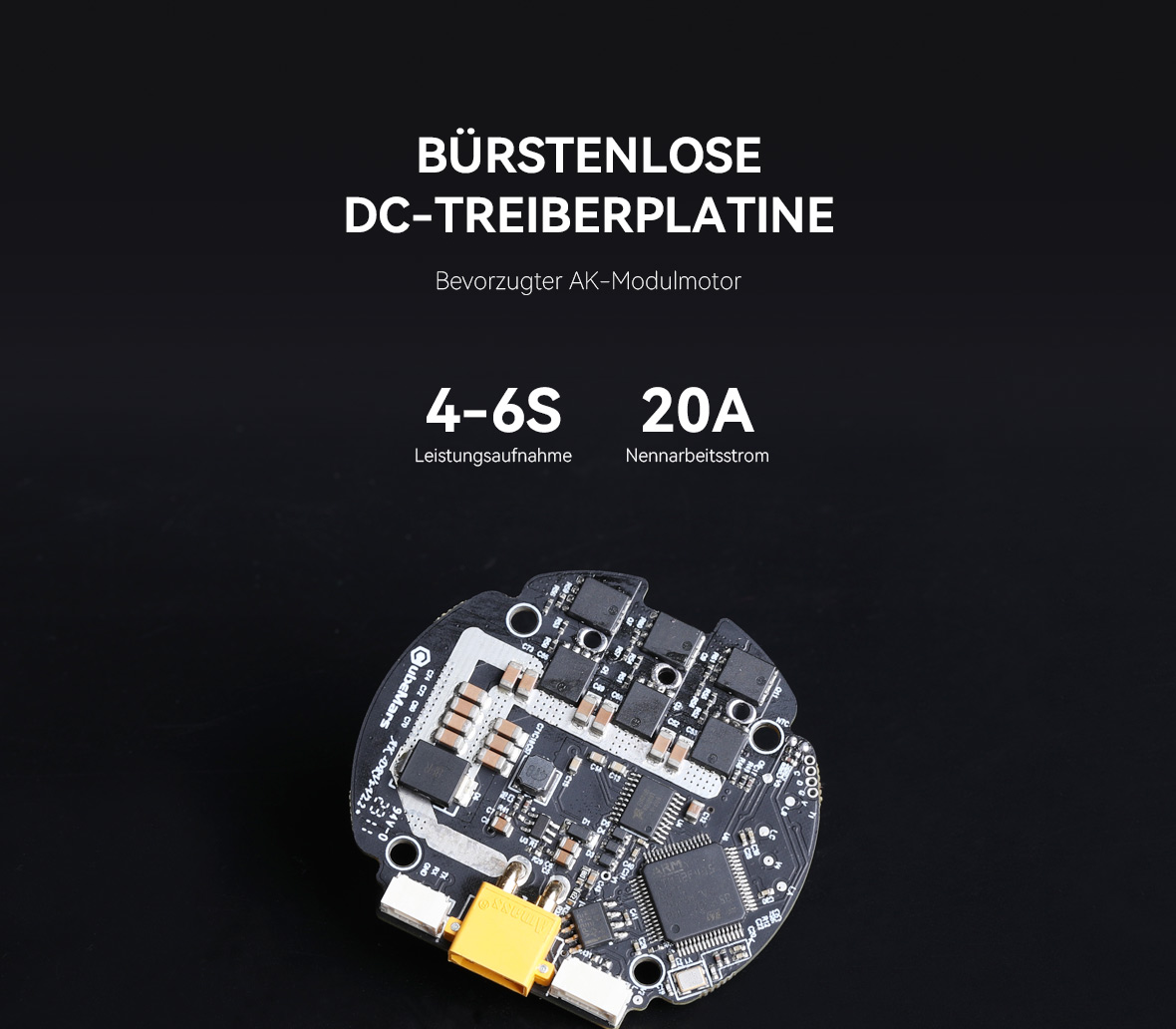

Bürstenloses Gleichstrom-Treiberboard
Geeignete Modelle – AK/AKA/AKE Serie
Namenskonvention für Treiber
Treiberspezifikationen
| Mini-Platine | Kleine Platine | Große Platine | Extra Große Platine | |||||
|---|---|---|---|---|---|---|---|---|
| V2.2 | V3.0 | V2.1 | V3.0 | |||||
| Geteilter Stecker | Integrierter Stecker | Geteilter Stecker | Integrierter Stecker | |||||
| Vollständiger Name | AK40-2410- 1A-A1 | AK54-2410- 1A-A1 | AK54-4810- 1C-A2 | AK54-4810- 1C-A6 | AK60-4820- 1C-A1 | AK60-4820- 1C-A2 | AK60-4820- 1C-A6 | AK80-4830- 1C-A4 |
| Geeignete Modelle | AK40-10 AK45-10 AK45-36 | AK60-6 V1.1 | AK60-6 V3.0 AKE60-8 | AKA60-6 | Mit Elektroly tkondensatoren: AK10-9 V2.0 Ohne Elektroly tkondensatoren: AK70-10 AK80-6 AK80-64 AK80-8 AK80-9 | Mit Elektroly tkondensatoren: AK10-9 V3.0 Ohne Elektroly tkondensatoren: AK80-9 V3.0 AK70-9 AK70-9 V3.0 AKE80-8 | AKA10-9 | AKE90-8 |
| Abmessungen | 42*39mm | 54*50mm | 54*54mm | 56*54mm | 62*58mm | 63*57mm | 66*60mm | 76.33*85mm |
| Sockel | XT30(2P) + GH125(4P) | XT30(2P) + GH125(4P) | XT30(2P+2P) | 2+5Pin | XT30(2P) + GH125(4P) | XT30(2P+2P) | 2+5Pin | XT60PW-M + GH125(4P) |
| Verkabelung | Stromkabel + CAN-Kabel + Serielles Kabel | / | Stromkabel + CAN-Kabel + Serielles Kabel | Stromkabel + CAN-Kabel + Serielles Kabel | / | Stromkabel + CAN-Kabel + Serielles Kabel | Stromkabel + CAN-Kabel + Serielles Kabel | Stromkabel + CAN-Kabel + Serielles Kabel |
| Kompatibles R-Link | V2.0 | V2.0 | V3.0 | V3.0 | V2.0 | V3.0 | V3.0 | V3.0 |
| Kompatibler Host- Computer | V2.0 | V2.0 | V3.0 | V3.0 | V2.0 | V3.0 | V3.0 | V3.0 |
| Handbuch | V1.0.17 | V1.0.17 | V3.1.0 | V3.1.0 | V1.0.17 | V3.1.0 | V3.1.0 | V3.1.0 |
| Installation sanleitung | AK40-2410- 1A-A1 reiber- Installation sanleitung V1.0.0 | / | AK54-4810- 1C-A2 reiber- Installation sanleitung V1.0.0 | AK54-4810- 1C-A2 reiber- Installation sanleitung V1.0.0 (Beachten Sie die Unterschiede bei den Buchsen) | / | AK60-4820- 1C-A2 reiber- Installation sanleitung V1.0.0 | AK60-4820- 1C-A2 reiber- Installation sanleitung V1.0.0 (Beachten Sie die Unterschiede bei den Buchsen) | AK80-4830- 1C-A4 reiber- Installation sanleitung V1.0.0 |
Weitere Informationen zu Steuerungsmethoden und Debugging-Verfahren finden Sie im Benutzerhandbuch für Modulantriebe der AK-Serie sowie in Tutorials und YouTube.Wenn Sie zusätzliche Hilfe zu Kompatibilitäts-oder Steuerungsfragen benötigen, wenden Sie sich bitte an unsere Online-Berater!
Treiber AK60-4820-1C-A2-Without-Capacitor (STEP,ZIP)
