CubeMars AKE40-6 KV90 准直驱电机将无刷直流电机与6:1行星减速器集成一体，背隙控制在9弧分以内，峰值扭矩密度高达39.3 Nm/kg，在仅140g的轻量机身内实现高精度、高响应的动力输出，适用于外骨骼、轻型机器人关节等对重量和精度都有苛刻要求的场景。

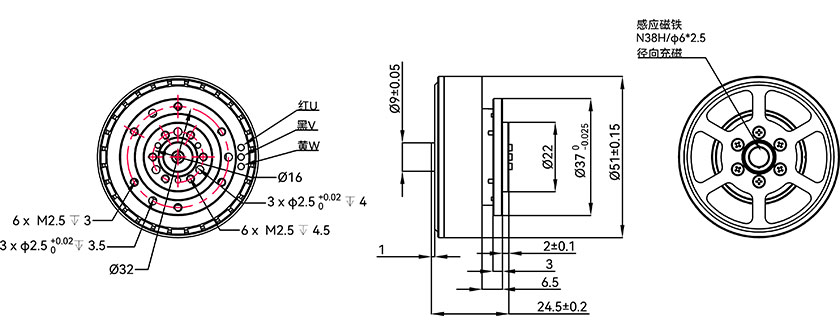

电机尺寸
φ51×24.5mm
电机重量
140g
峰值扭矩
5.5 Nm
空载转速
330 rpm
高扭矩密度
峰值5.5 Nm / 重量140g ⇒ 扭矩密度达39.3 Nm/kg
低背隙
减速器背隙控制在约9 arcmin，适合高精度控制场景
低反驱扭矩
反驱扭矩低至0.05 N·m，为主动柔顺控制提供灵敏的机械基础
轻量紧凑
机身仅140g，尺寸小巧，便于集成
适用范围广
面向外骨骼、机器人关节等轻量化驱动场景
AKE准直驱电机，专为外骨骼设计
AKE40-6丨AKE50-8
仅140g的机身重量，Ø51*24.5mm的小巧尺寸
专为外骨骼与轻型关节而生的准直驱电机
背隙控制在9弧分以内，传动精度更高
最大扭矩密度达39.3Nm/kg，小身材释放大能量
反驱扭矩低至0.05N·m
为实时力矩感知与主动柔顺控制提供灵敏的机械基础
兼顾响应速度与人机协同体验
优化减速器核心部件
降低运行噪音的同时提升电机使用寿命
满足长时间稳定驱动需求
低减速比集成无刷电机与行星减速，兼具直驱的力矩透明与伺服的
高扭矩密度，精密控制与柔顺交互兼得
低减速比集成无刷电机与行星减速，
兼具直驱的力矩透明与伺服的
高扭矩密度，精密控制与柔顺交互兼得
| 尺寸 mm | Ø51×24.5 | 工作环境温度 | -20~50℃ |
| 重量 g | 140 | 绝缘等级 | F |
| 减速比 | 6 | 绝缘耐压 | 500V |
| 极对数 | 14 | 绝缘电阻 | 500V 10MΩ |
| 槽数 | 24 | ||
| 电气参数 | |||
| 最大持续功率 W | 50 | 噪音dB (距离电机65cm) | 65 |
| 额定电压 V | 24 | 反驱扭矩 N·m | 0.05 |
| 额定扭矩 N·m | 1.8 | 背隙 arcmin | 9 |
| 峰值扭矩 N·m | 5.5 | 转子转动惯量 g·cm² | 188.78 |
| 额定转速 RPM | 260 | 电机常数 N·m/√W | 0.082 |
| 空载转速 RPM | 330 | 速度常数 RPM/V | 90 |
| 额定电流 A | 2.5 | 扭矩常数 N·m/A | 0.12 |
| 峰值电流 A | 8 | 反电势常数 V/kRPM | 11.1 |
| 最大扭矩密度比N·m/kg | 39.3 | 线电阻 mΩ | 1660 |
| 基本额定动载荷 CN | 1040 | 线电感 uH | 950 |
| 基本额定静载荷 C₀N | 730 | ||
