全面解析无刷直流电机

如今，无刷直流（BLDC）电机因其高效率、精准可控性以及运行可靠性，被广泛应用于机器人、自动化系统和可穿戴设备领域。为帮助读者更好地理解、选型与应用BLDC电机，本文将提供一份系统且实用的指导说明。下面我们将进行详细解析：

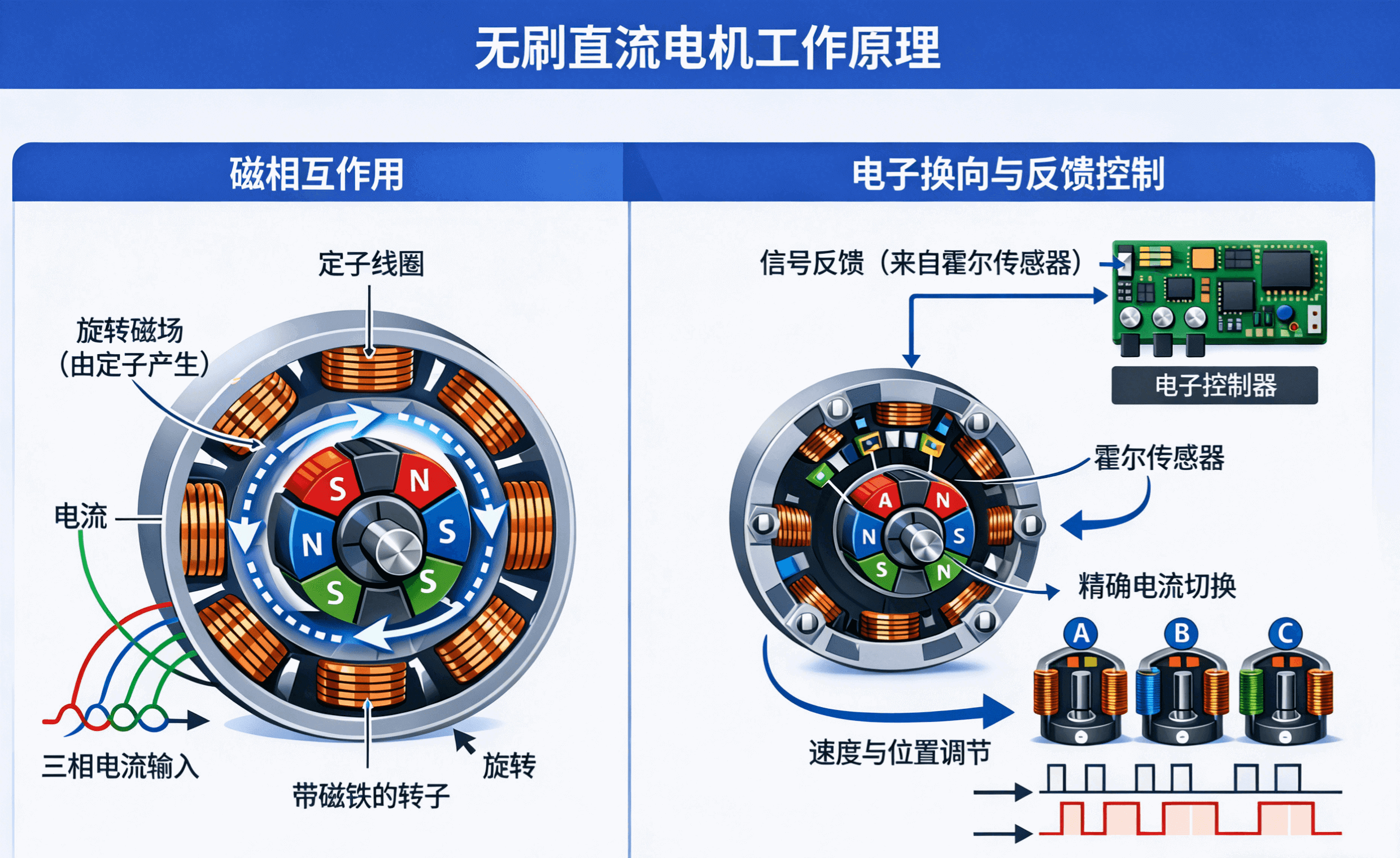

无刷直流电机的工作原理

无刷直流电机的运行本质基于电磁原理，即通过磁场之间的相互作用产生转矩，从而驱动运动。与有刷电机不同，BLDC电机依靠电子换向系统来控制电流流动，形成旋转磁场以驱动转子运转。其工作过程可概括为以下三个主要步骤：

磁场相互作用：转子内部装有永磁体，定子绕组由多组线圈构成。当电流通过定子绕组时，会产生磁场。该磁场与转子永磁体相互作用，产生转矩，使转子旋转。

电子换向：电子控制器通过霍尔传感器或编码器等位置检测装置实时监测转子位置。基于反馈信号，控制器按照精确的顺序切换定子线圈中的电流，从而确保转子连续、平稳地旋转，无需机械电刷。

反馈控制：多数BLDC电机采用位置传感器实时检测转子位置。反馈信号使控制器能够调节电流的方向与大小，实现精准的速度与位置控制。先进的控制方式（如PWM脉宽调制）可进一步优化电机性能，以满足高精度或高动态响应应用需求。

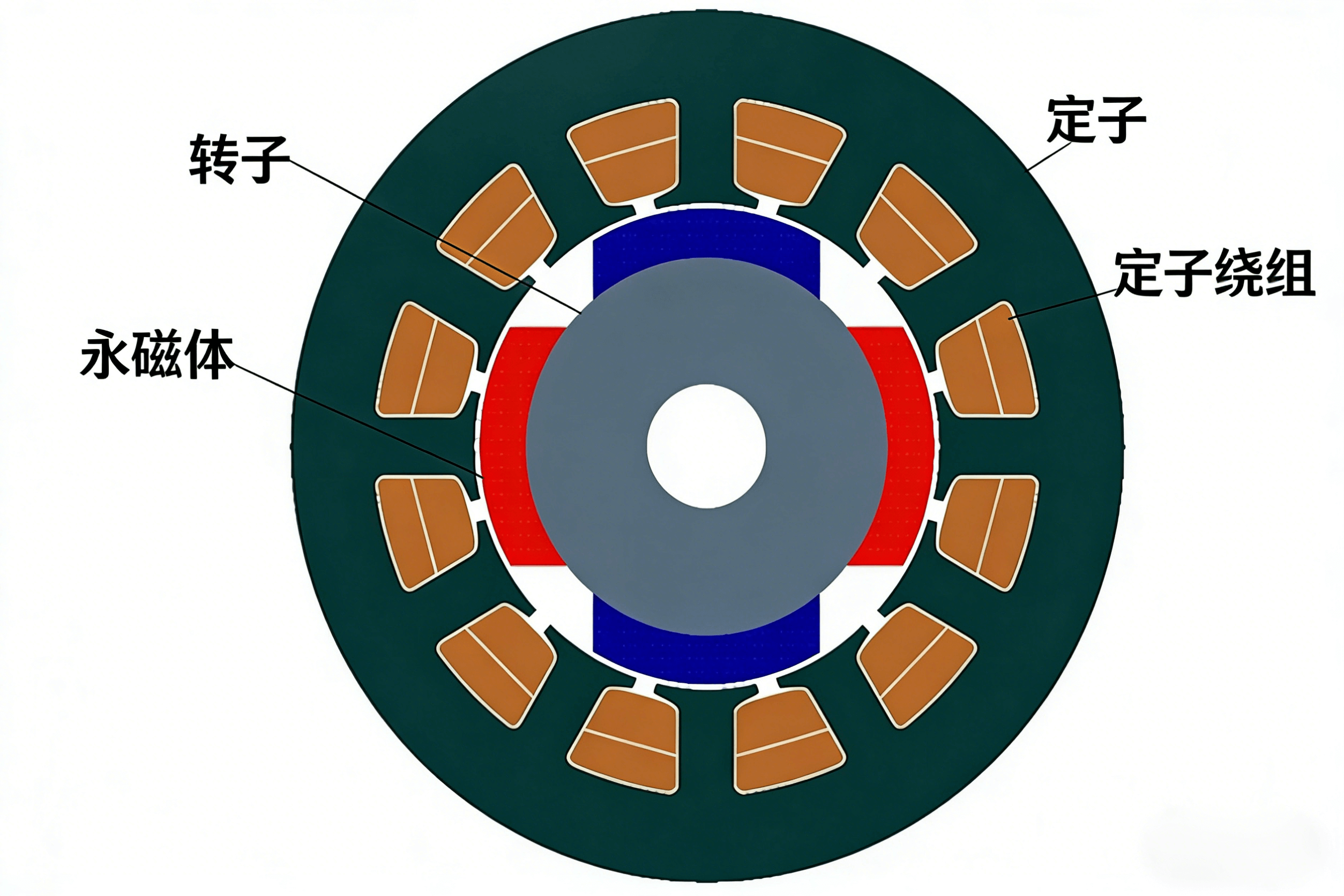

无刷直流电机的组成结构

基于其工作原理，无刷直流（BLDC）电机主要由三个核心部分组成：转子、定子和电子控制器。这些组件在保障电机性能、效率和可靠性方面发挥着至关重要的作用。

转子（Rotor）：转子通常由嵌入永磁体的铁芯构成，是电机的旋转部分。通过永磁体产生的磁场与定子产生的电磁场相互作用，形成驱动转矩。无刷设计消除了传统有刷电机中的机械磨损问题，从而显著提升了运行寿命与可靠性。

定子（Stator）：定子由多组电磁线圈（绕组）组成，用于产生旋转磁场以驱动转子运转。该结构具有高效率、低运行噪音以及低发热量等优势，尤其适用于高精度和长时间运行的应用场景。

电子控制器（Electronic Controller）：电子控制器集成功率开关器件、微控制器以及位置传感器（如霍尔传感器），用于管理电流的时序与方向，实现电子换向功能，并确保电机速度与位置的精准控制。先进控制器还具备快速响应能力与可编程特性，可灵活适配多种运行需求。

无刷直流电机的分类

无刷直流电机可根据多种标准进行分类，包括结构设计、绕组方式、传感器集成形式以及应用侧重点等方面。理解这些分类方式，对于在特定应用场景中选择最优电机至关重要。

表：无刷直流电机分类

通过综合考虑上述分类标准，工程师能够在扭矩、转速、效率、控制精度及具体应用需求之间取得最佳平衡，从而做出科学合理的选型决策。

无刷直流电机的应用优势

无刷直流（BLDC）电机具备多项性能优势，使其在机器人、自动化系统以及可穿戴设备（包括外骨骼与协作型工业机械臂）等领域具有显著优势。这些优势来源于其结构设计以及电子换向所带来的精准控制能力。

• 高功率密度: BLDC电机在较小体积和重量下即可输出较高功率，实现紧凑结构设计而不牺牲扭矩性能。这一特性在空间受限或负载受限的应用场景中尤为重要。




• 高效率与节能: 电能向机械能的高效转换降低了能耗并延长电池续航时间，支持移动或可穿戴系统的持续、长时间运行。




• 运行平稳、低噪音: 无电刷设计减少了机械摩擦，使电机运行更加平稳并显著降低噪音，提升用户体验及工作环境质量，尤其适用于对静音要求较高的场景。




• 精准控制: 通过电子换向与位置传感器反馈，BLDC电机可实现高精度的速度与位置控制，满足复杂及动态运动控制需求。




• 低维护需求: 无刷结构避免了电刷磨损问题，降低日常维护频率与长期运营成本，同时提升整体可靠性与使用寿命。

无刷直流电机的应用领域

凭借高效率、精准控制与稳定性能，BLDC电机已广泛应用于各类机器人及自动化系统。其高度适应性使其既适用于复杂机械平台，也适用于专业运动控制场景。以下为其具备显著技术与功能优势的关键领域：

1. 仿人机器人与外骨骼系统:

BLDC电机作为仿人机器人及可穿戴外骨骼的核心驱动单元，凭借高扭矩密度与精准位置控制能力，实现平稳、协调的肢体运动，对于康复训练、行动辅助及力量增强至关重要。电机通常集成于上下肢关节模组中，在保证结构紧凑的同时提供快速动态响应能力。

诸如 CubeMars AK80-8 KV60 和 AK80-9 V3.0 KV100 等执行器，凭借其电机与驱动一体化架构以及双编码器配置，被广泛应用于机器人关节模组。其紧凑结构与高扭矩输出，使其在空间受限且对动态性能要求严苛的上下肢驱动系统中表现出色。

2. 协作机器人与工业机器人:

BLDC 电机广泛应用于协作机械臂及工业自动化设备，在这些应用中，高精度、可重复的运动控制至关重要。其高效率、低噪音及可靠的扭矩控制性能，使其非常适用于装配、拾放以及精密搬运等任务，尤其是在与人类操作员共享的工作环境中。

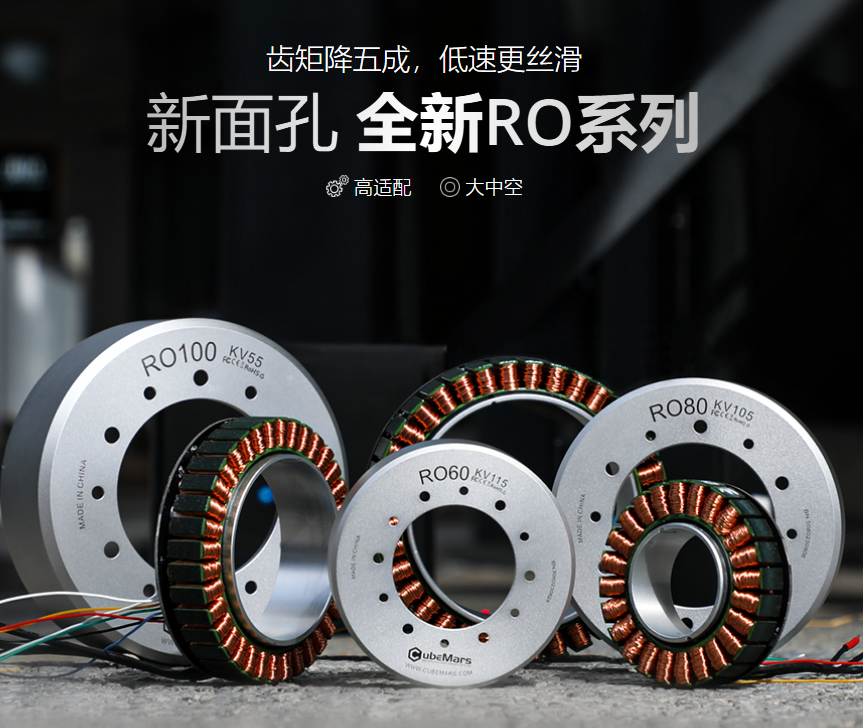

诸如 CubeMars RO80 KV105 和 RO100 KV55 等无框力矩电机，常被集成于机器人关节组件中，适用于中高扭矩应用场景。其低齿槽转矩特性与灵活的安装结构设计，有助于实现稳定的轨迹跟踪与连续运行，满足工业自动化环境下的高可靠性需求。

3. 无人机、无人系统与空中平台:

除地面机器人外，BLDC 电机在无人机和各类空中平台中同样发挥着关键作用。其轻量化、高转速以及精确的推力控制能力，对于飞行稳定性、机动性能及载荷管理至关重要。因此，在航拍、测绘和物流配送等应用中，BLDC 电机已成为不可或缺的核心部件。

4. 电动汽车与个人移动设备:

BLDC 电机也广泛应用于电动自行车、电动滑板车及轻型电动车辆。其高效率、紧凑结构以及可控扭矩输出，使其能够实现高效驱动、平稳加速和更长的续航里程，非常适合城市出行及便携式交通解决方案。

在上述各类应用领域中，BLDC 电机集性能、效率与可靠性于一体，使工程师能够在满足严苛运行要求的同时，实现能耗优化与高精度运动控制。

如何选择合适的无刷直流电机

选择合适的 BLDC 电机需要对机械需求、电气参数及应用约束进行系统评估。以下分步骤方法有助于确保最佳性能与可靠性。

步骤 1：明确负载需求（扭矩与功率）

确定额定工况与峰值工况下所需的扭矩与功率。持续扭矩用于稳定运行，峰值扭矩用于加速或负载波动工况。准确的扭矩估算是避免过载、保证长期可靠性的关键。

步骤 2：确定转速范围

明确最低、额定及最高转速要求（RPM）。电机的速度常数（Kv 值）及反电动势特性应与应用匹配，以确保在目标转速范围内实现稳定且高效运行。

步骤 3：评估电压与电流约束

确认系统可提供的电源电压及允许电流范围。电机额定电压应匹配系统供电电压，峰值电流能力需能够承受瞬态负载而不过热。

步骤 4：考虑控制方式与反馈需求

确定系统采用有感控制还是无感控制。高精度定位应用（如机器人关节）通常需要霍尔传感器或编码器进行闭环反馈，而结构简单或成本敏感型应用可采用无感方案。

步骤 5：评估机械约束（尺寸与重量）

需考虑安装空间、安装方式、轴结构及重量限制。外骨骼或无人机等应用通常优先考虑紧凑结构与高扭矩密度。

步骤 6：审查热管理与工作制

评估在预期工作制下的散热能力。连续运行或高负载环境需要具备良好热设计的电机，以避免性能下降或过早失效。

步骤 7：验证系统兼容性

确保电机与所选控制器、减速器（如适用）以及整体系统架构兼容。需确认电气匹配及通信接口，以实现最佳控制性能。

通过遵循这一系统化选型流程，工程师可以在扭矩、转速、效率、热稳定性与控制精度之间取得平衡，从而选择最适合具体应用需求的 BLDC 电机。

无刷直流电机使用建议

为确保稳定性能、延长使用寿命并保障安全运行，BLDC 电机的正确安装与规范运行管理至关重要。以下建议有助于最大化系统可靠性与运行效率：

1. 确保正确安装

确认电机与控制器连接正确并牢固安装。电气接线应紧固且具备良好绝缘，防止接触不良、信号干扰或短路。同时应检查机械同轴度与安装精度，避免不必要的振动或轴承应力。

2. 定期检查与维护

尽管 BLDC 电机相比有刷电机维护需求更低，但定期检查仍十分必要。应定期检查绕组、连接器、电缆及传感器状态，及时发现磨损、端子松动或信号异常等问题。

3. 保持适宜的运行环境

电机应在规定的温度与湿度范围内运行。过高温度、潮湿或粉尘环境可能降低绝缘性能并影响电子元件可靠性。在恶劣环境中，可考虑增加密封设计或主动散热措施。

4. 避免长期过载运行

长时间超过额定扭矩或电流运行会加速热积累并缩短电机寿命。合理匹配负载并进行系统标定，有助于实现长期稳定运行。

5. 优化控制参数设置

应根据具体应用合理配置电流限制、转速范围、加速度曲线及反馈增益等控制参数。科学调参可提升系统响应性、稳定性及整体运动品质。

遵循上述建议，有助于提升 BLDC 电机系统在各类应用场景中的运行稳定性、延长使用寿命并保持一致性能表现。

无刷直流电机为现代运动控制系统提供了高效、精准且可靠的解决方案。通过正确理解、合理选型与规范应用，可在广泛工程场景中实现性能优化。如您对无刷直流电机有进一步疑问，欢迎随时联系我们！
