CubeMars RI75‑PH KV70 — это герметизированный бес корпусный внутренний торсионный двигатель, разработанный для приложений с высокой надежностью. Основываясь на ядровых преимуществах платформы RI — высокой плотности крутящего момента, низком зубчатом моменте и плавном управлении — он интегрирует передовую герметизационную технологию, значительно улучшая защиту обмоток и общую механическую прочность. Это позволяет двигателю поддерживать долгосрочную стабильную работу даже в тяжелых условиях, характеризующихся высокими температурами, вибрациями, влажностью или пылью.
Благодаря легкому дизайну статора-ротора и отличной теплопроводности RI75‑PH KV70 обеспечивает мощный выходной сигнал в ультракомпактном корпусе. Он идеально подходит для требовательных приложений, таких как суставы экзоскелетов, кооперативные робототехнические руки, мобильные платформы и сервисные роботы — где критически важны эффективность использования пространства, динамическая отзывчивость и долговечность.

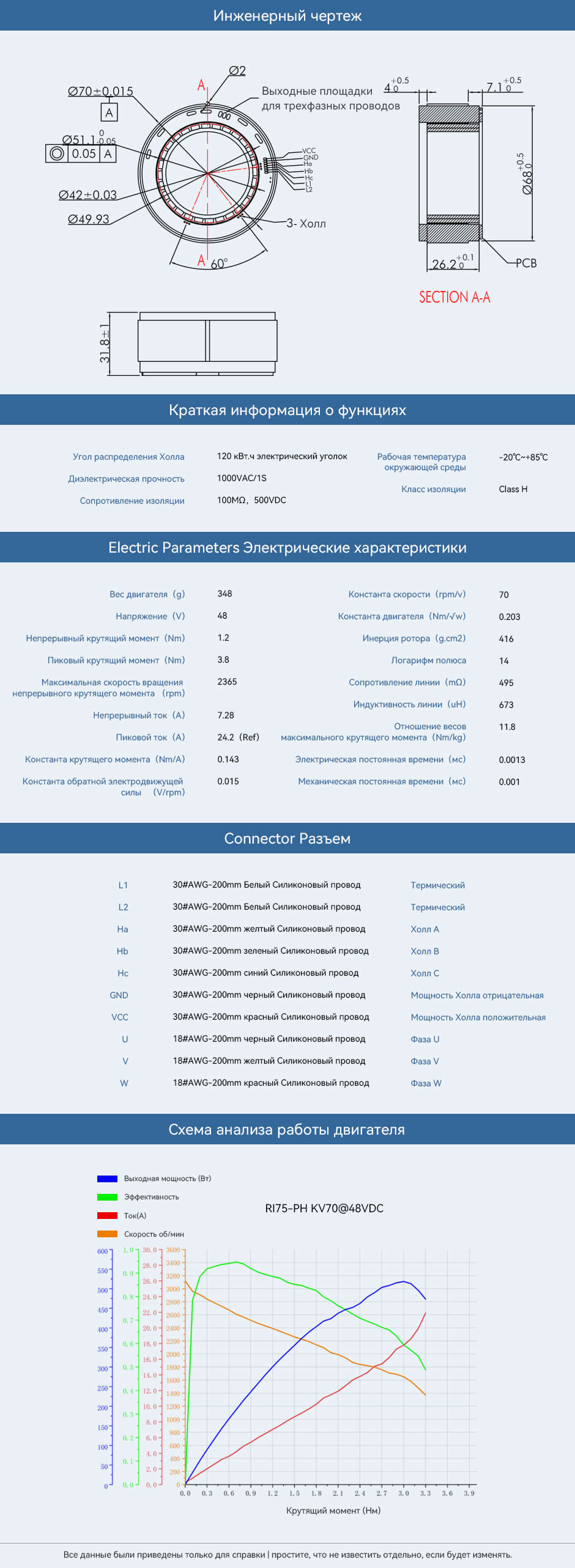

Основные характеристики
Габариты двигателя: Φ70 × 31,8 мм
Диаметр сквозного отверстия: 42 мм
Вес двигателя: 348 г
Пиковый крутящий момент: 3,8 Нм
Скорость холостого хода: 3360 об/мин
Преимущества продукта
Герметизированная конструкция: Полностью герметизированные обмотки обеспечивают повышенную стойкость к влаге, вибрациям и высоким температурам, гарантируя надежную работу в сложных условиях
Высокая плотность крутящего момента: Оптимизированная магнитная цепь и схема обмотки обеспечивают более высокий выходной крутящий момент при минимальных габаритах
Низкий зубчатый момент: Обеспечивает более плавную передачу крутящего момента и повышает точность в приложениях с регулированием движения
Отличная тепловая стабильность: Дополнительная структура для рассеивания тепла поддерживает длительную работу на полной нагрузке без снижения производительности
Гибкая интеграция: Архитектура бес корпусного внутреннего двигателя позволяет бесшовно внедрять его в различные модули суставов или робототехнические платформы
Состав поставки
Герметизированный бес корпусный внутренний торсионный двигатель RI75‑PH KV70 ×1
Сертификат соответствия ×1
Компактный легкий и мощный
Электродвигатель RI для заливки погоней
Легкий и компактный
простой в установке
По сравнению со старыми продуктами серии RI, ярмо уменьшено более
чем на 30%, чтобы удовлетворить потребности в компактной установке
различных основных встраиваемых устройств и коллаборативных роботов
Устойчивость к высоким
температурам Стабильная эффективность
Процесс заливки используется для улучшения характеристик рассеивания
тепла Превосходная производительность при температуре до 85 °C
и непрерывная работа при температуре намотки до 150 °C
Torque/N·m
Temperature/°C
Продуманный наддув мощности
Электромагнитная часть хорошо спроектирована, а крутящий
момент и удельная мощность увеличены на 25%
Производительность стабильна
эффективна и долговечна
Поддержание эффективной и стабильной выходной мощности
в различных диапазонах крутящего момента
Интеллектуальная интеграция
и гибкое управление
строенный датчик Холла и датчик температуры могут осуществлять
точный контроль угла и температуры во время использования
повышать гибкость фактического использования клиентами и
обеспечивать хорошую работу двигателя
