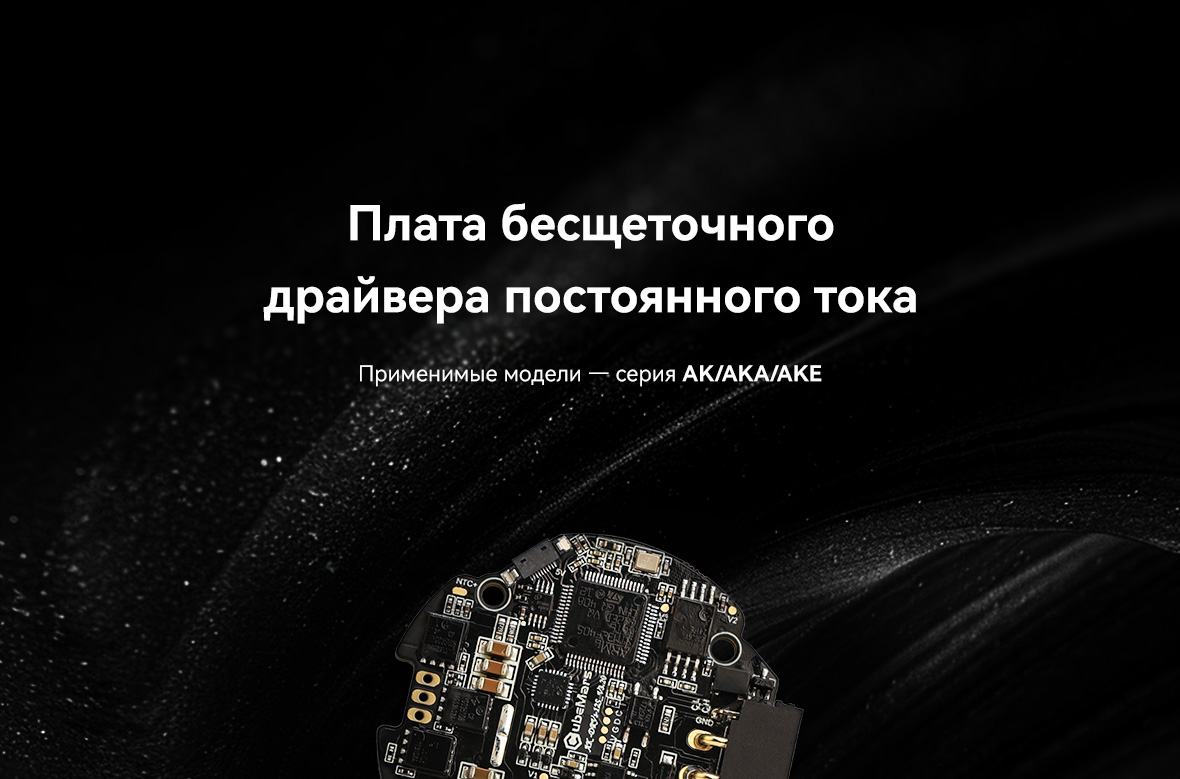

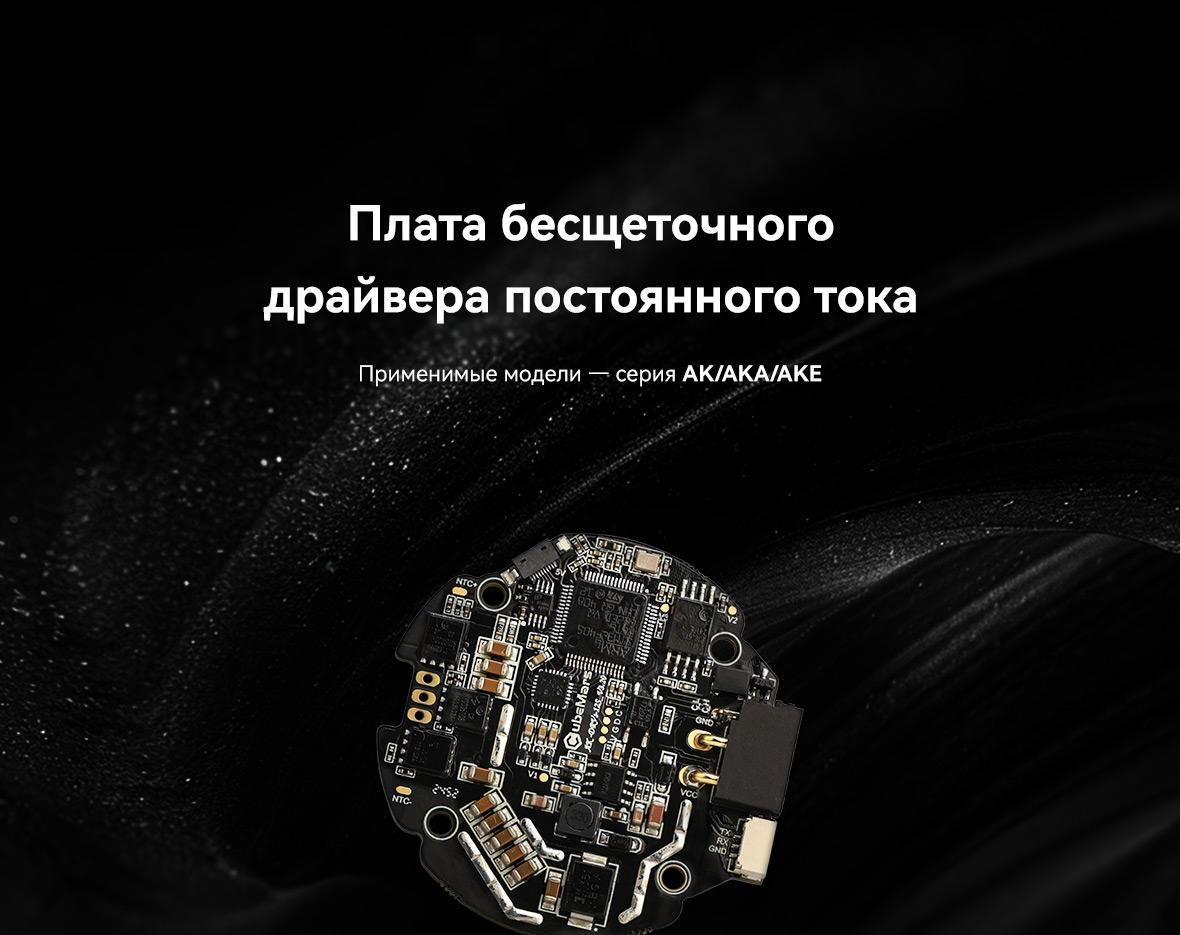

Плата бесщеточного драйвера постоянного тока
Применимые модели — серия AK/AKA/AKE/AKH

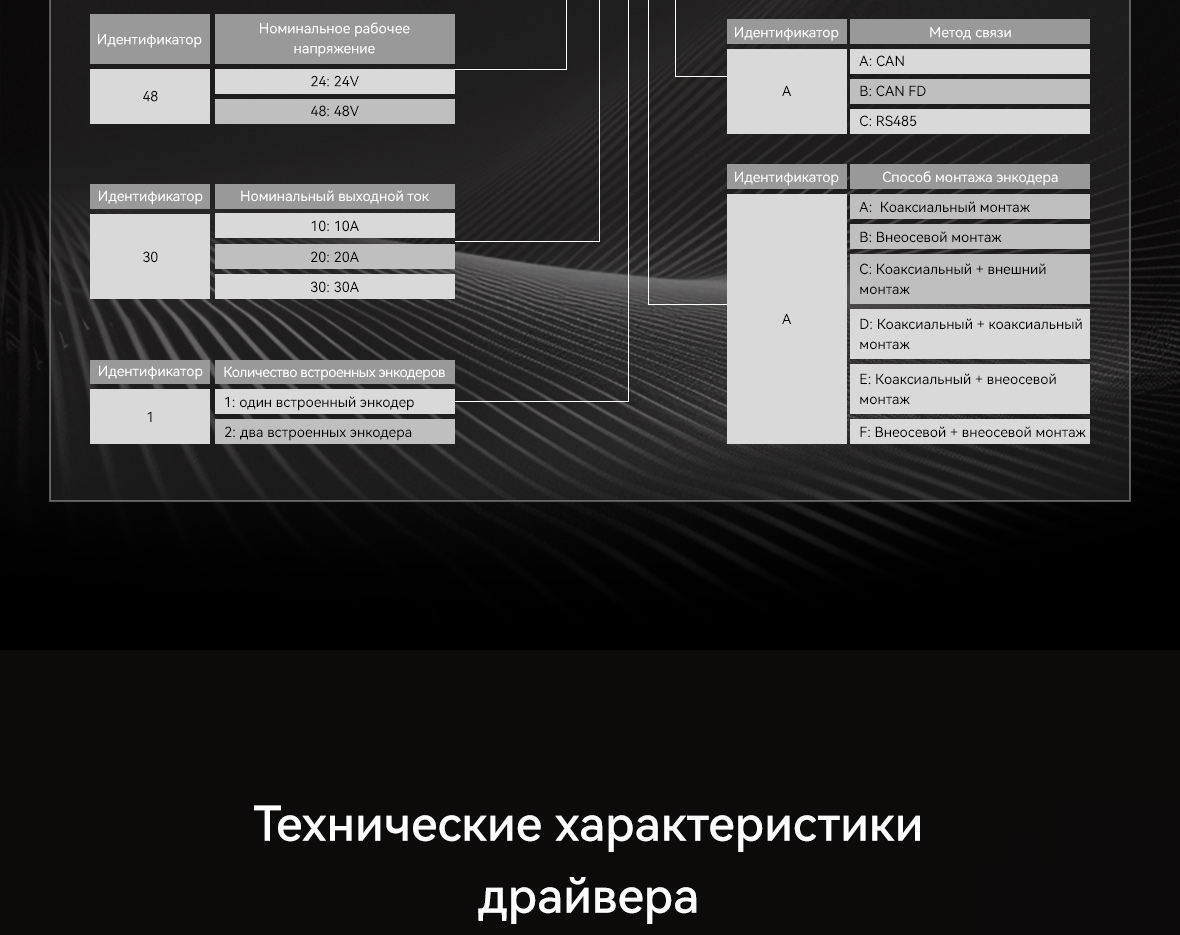

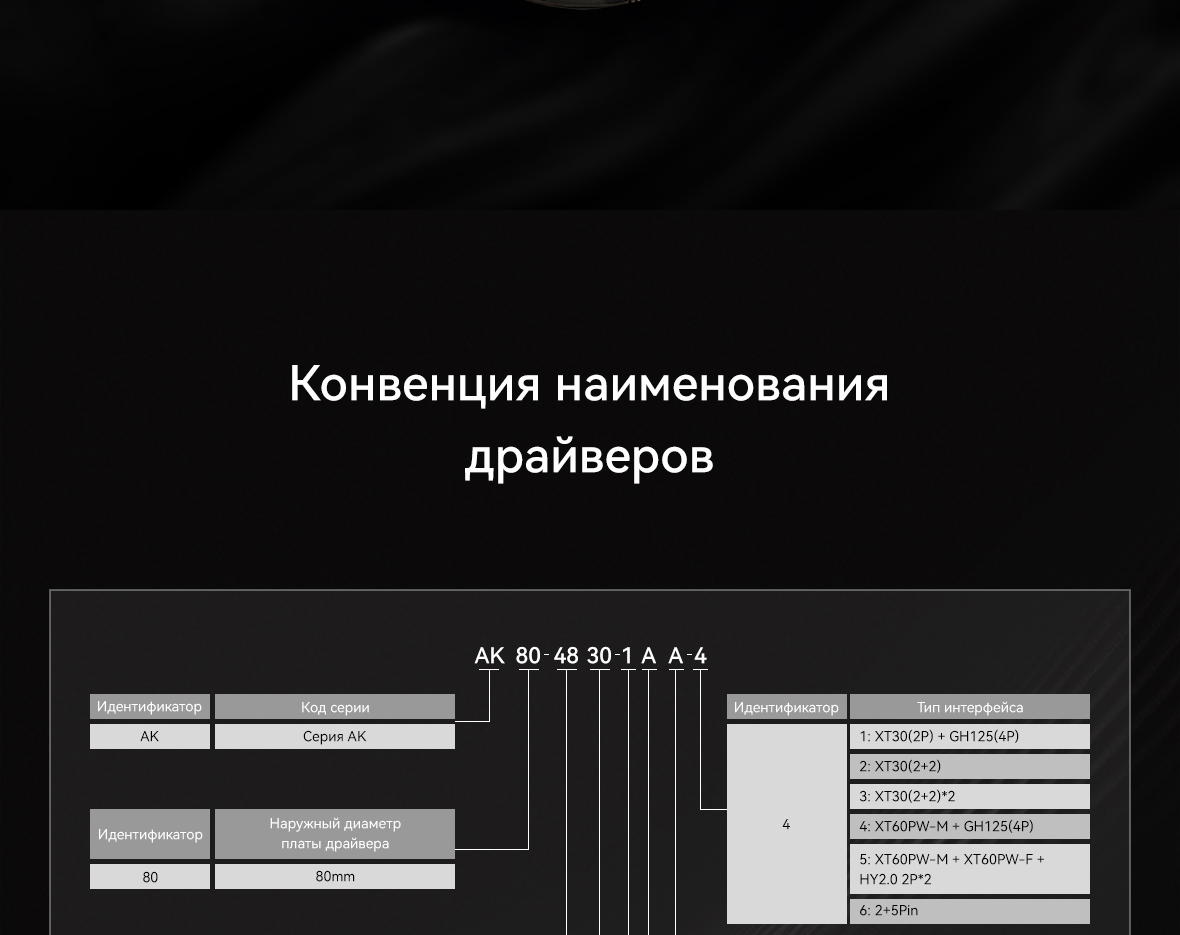

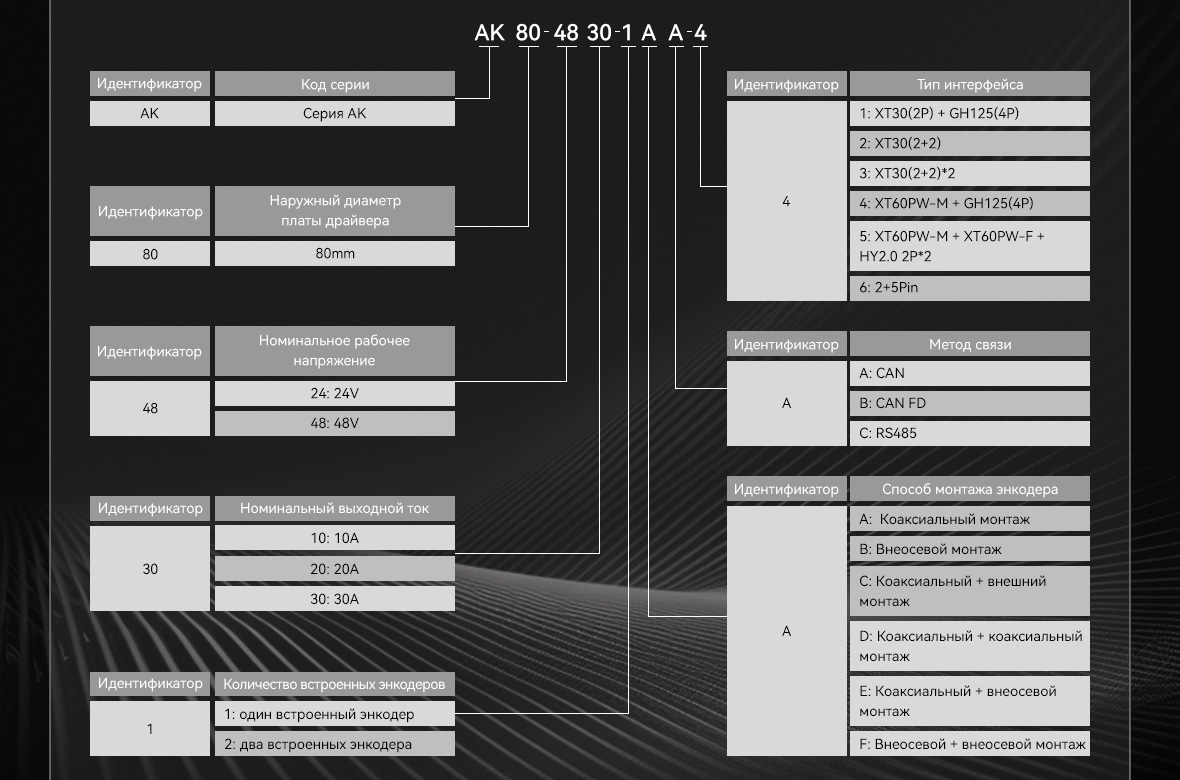

Конвенция наименования драйверов

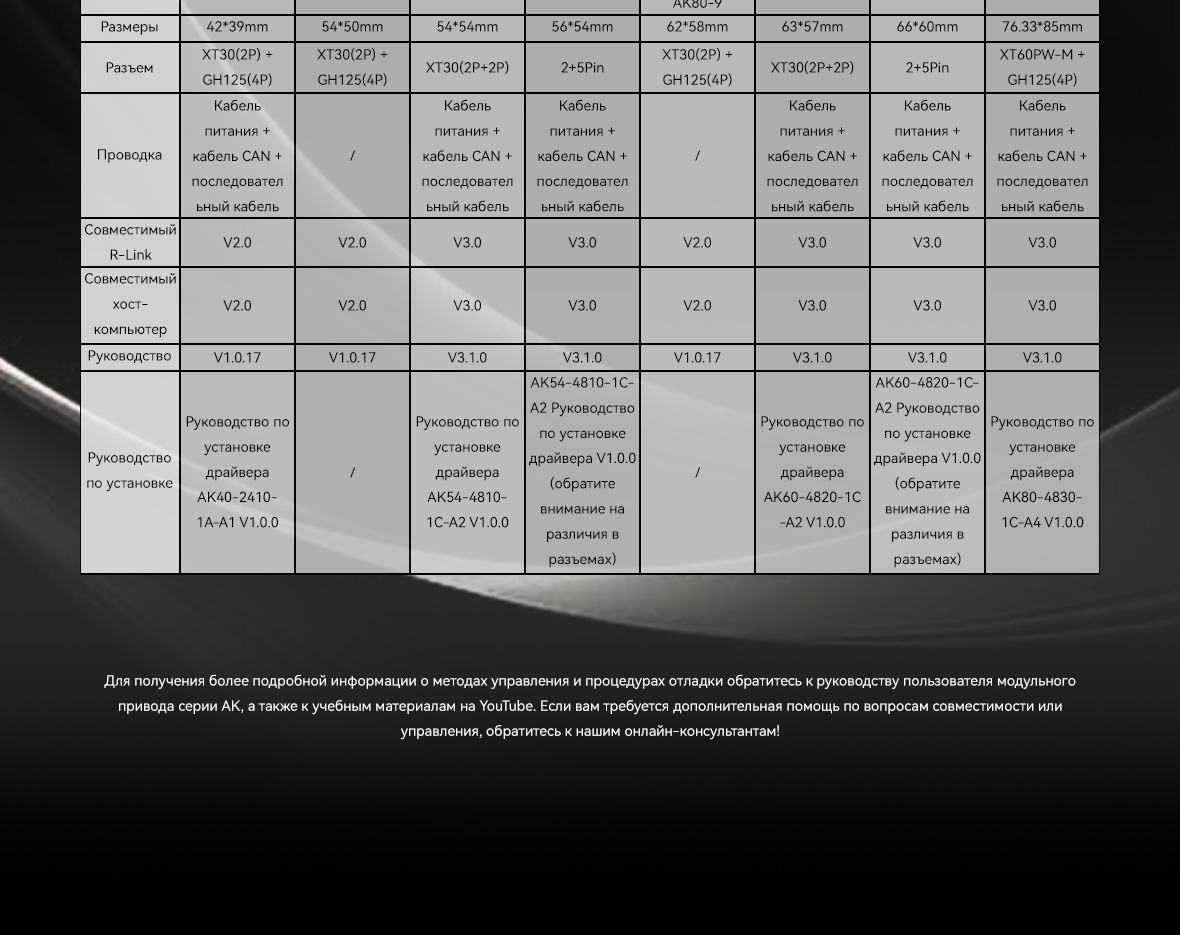

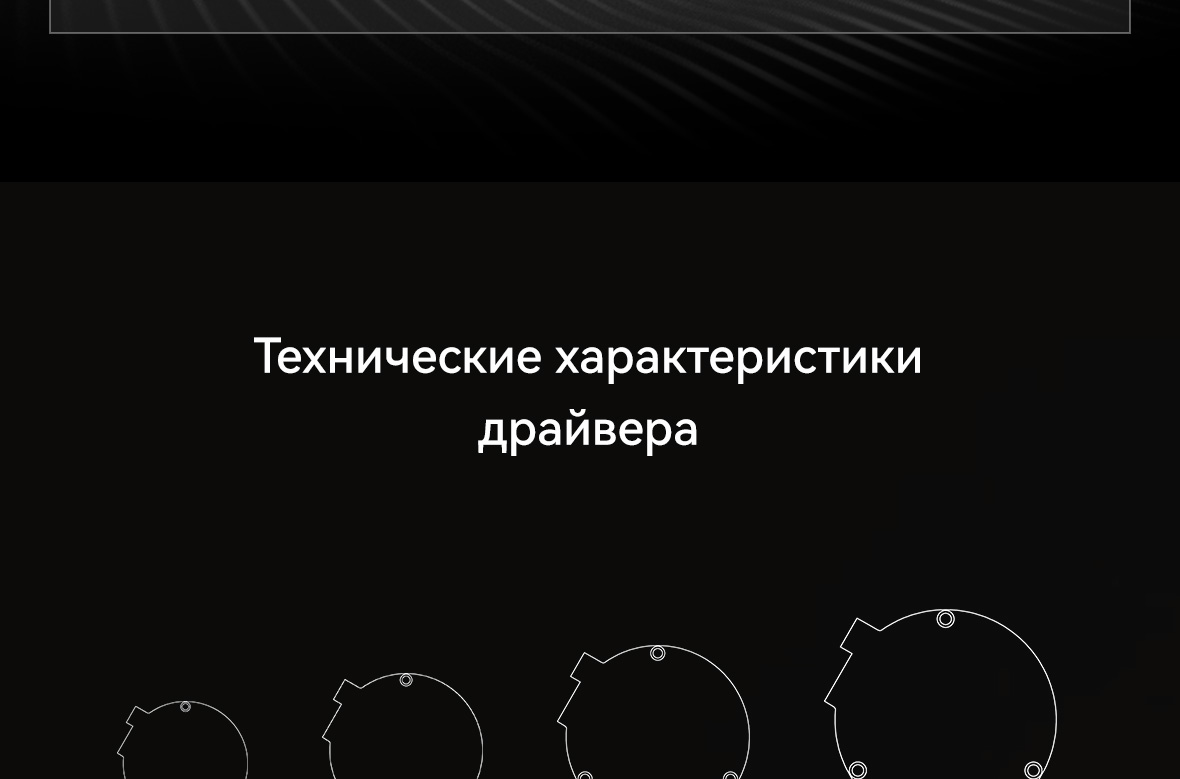

Технические характеристики драйвера
| Плата драйвера | Применимые модели | Размеры | Разъем | Проводка |
|---|---|---|---|---|
| AK40-2410-1A-A1 | AK40-10, AK45-10, AK45-36 | 42mm×39mm | XT30(2P)+GH125(4P) | Кабель питания + кабель CAN + последовательный кабель |
| AK48-2405-2D-A2 | AK40-10 V3.0, AK45-10 V3.0, AK45-36 V3.0 | 48mm×48mm | XT30(2P+2P) | Кабель питания CAN + последовательный кабель |
| AK54-2410-1A-A1 | AK60-6 V1.1 | 54mm×50mm | XT30(2P)+GH125(4P) | Кабель питания + кабель CAN + последовательный кабель |
| AK54-4810-1C-A2 | AK60-6 V3.0, AKE60-8 | 54mm×54mm | XT30(2P+2P) | Кабель питания CAN + последовательный кабель |
| AK54-4810-1C-A6 | AKA60-6 | 56mm×54mm | 2+5Pin | Кабель питания последовательный CAN |
| AK60-4820-1C-A1 | С конденсатором: AK10-9 V2.0 Без конденсатора: AK70-10, AK80-6, AK80-64, AK80-8, AK80-9 | 62mm×58mm | XT30(2P)+GH125(4P) | Кабель питания + кабель CAN + последовательный кабель |
| AK60-4820-1C-A2 | С конденсатором: AK10-9 V3.0 Без конденсатора: AK80-9 V3.0, AK70-9, AKE80-8 | 63mm×57mm | XT30(2P+2P) | Кабель питания CAN + последовательный кабель |
| AK60-4820-2D-A2 | AK70-9 V3.0 | 63mm×57mm | XT30(2P+2P) | Кабель питания CAN + последовательный кабель |
| AK60-4820-1C-A6 | AKA10-9 | 66mm×60mm | 2+5Pin | Кабель питания последовательный CAN |
| AK70-4820-2D-A3 | AKH70-16, AKH70-48 | 68.1mm×70mm | XT30(2P+2P)*2 | Кабель питания CAN + последовательный кабель |
| AK80-4830-1C-A4 | AKE90-8 | 76.33mm×85mm | XT60PW-M+GH125(4P) | Кабель питания + кабель CAN + последовательный кабель |
Для получения более подробной информации о методах управления и процедурах отладки обратитесь к руководству пользователя модульного привода серии AK, а также к учебным материалам на YouTube. Если вам требуется дополнительная помощь по вопросам совместимости или управления, обратитесь к нашим онлайн-консультантам!
Инструкция по установке драйверной платы AK54-4810-1C-A2 [ AK60-6 V3.0 / AKE60-8 ] (EN,PDF)
