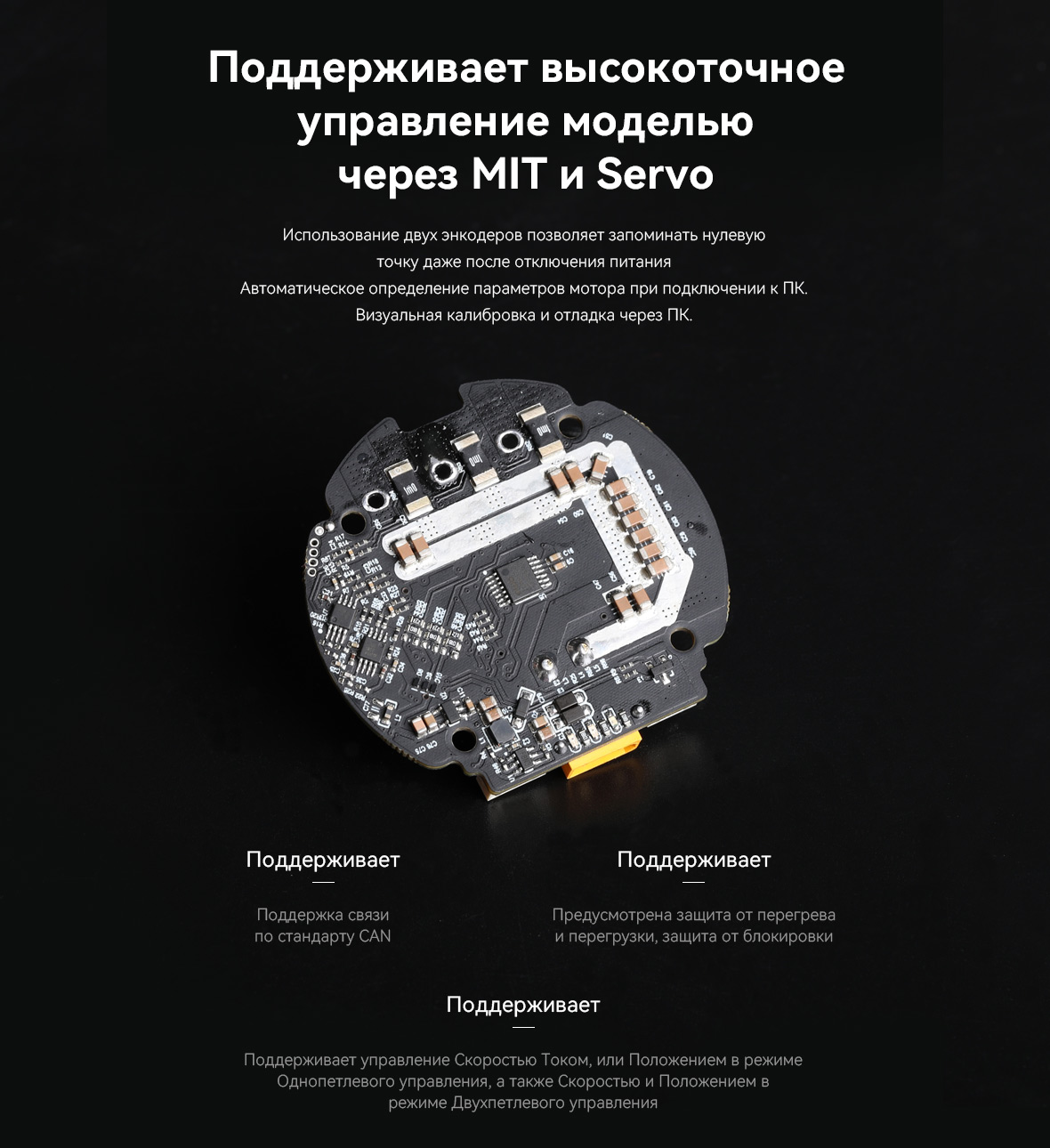

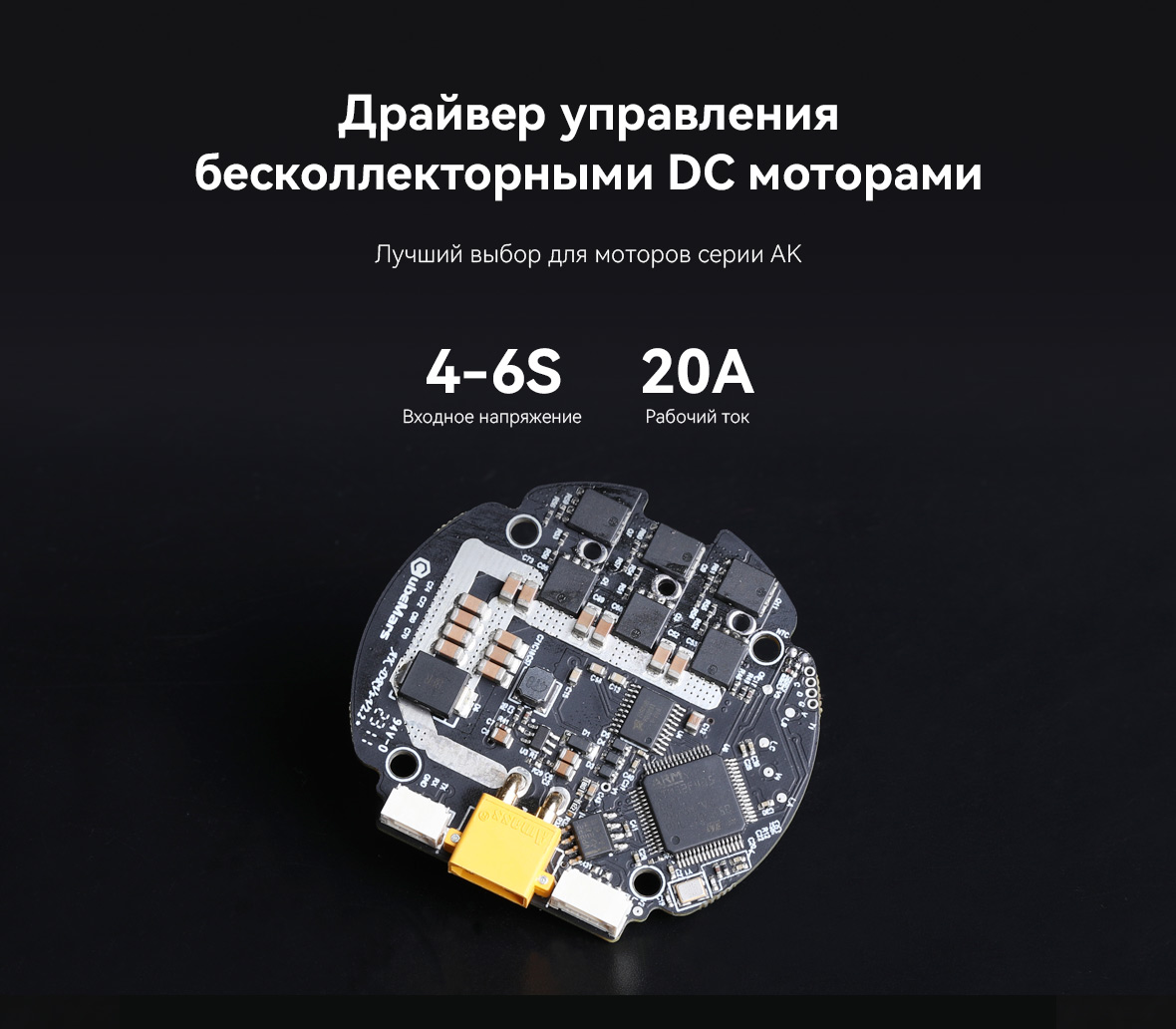

Плата бесщеточного драйвера постоянного тока
Применимые модели — серия AK/AKA/AKE
Конвенция наименования драйверов
Технические характеристики драйвера
| Мини-плата | Малая плата | Большая плата | Очень большая плата | |||||
|---|---|---|---|---|---|---|---|---|
| V2.2 | V3.0 | V2.1 | V3.0 | |||||
| Разъемный соединитель | Встроенный соединитель | Разъемный соединитель | Встроенный соединитель | |||||
| Полное название | AK40-2410- 1A-A1 | AK54-2410- 1A-A1 | AK54-4810- 1C-A2 | AK54-4810- 1C-A6 | AK60-4820- 1C-A1 | AK60-4820- 1C-A2 | AK60-4820- 1C-A6 | AK80-4830- 1C-A4 |
| Применимые модели | AK40-10 AK45-10 AK45-36 | AK60-6 V1.1 | AK60-6 V3.0 AKE60-8 | AKA60-6 | С электролит ическими конде нсаторами: AK10-9 V2.0 Без электролит ических конде нсаторов: AK70-10 AK80-6 AK80-64 AK80-8 AK80-9 | С электролит ическими конде нсаторами: AK10-9 V3.0 Без электролит ических конде нсаторов: AK80-9 V3.0 AK70-9 AK70-9 V3.0 AKE80-8 | AKA10-9 | AKE90-8 |
| Размеры | 42*39mm | 54*50mm | 54*54mm | 56*54mm | 62*58mm | 63*57mm | 66*60mm | 76.33*85mm |
| Разъем | XT30(2P) + GH125(4P) | XT30(2P) + GH125(4P) | XT30(2P+2P) | 2+5Pin | XT30(2P) + GH125(4P) | XT30(2P+2P) | 2+5Pin | XT60PW-M + GH125(4P) |
| Проводка | Кабель питания + кабель CAN + последовател ьный кабель | / | Кабель питания + кабель CAN + последовател ьный кабель | Кабель питания + кабель CAN + последовател ьный кабель | / | Кабель питания + кабель CAN + последовател ьный кабель | Кабель питания + кабель CAN + последовател ьный кабель | Кабель питания + кабель CAN + последовател ьный кабель |
| Совместимый R-Link | V2.0 | V2.0 | V3.0 | V3.0 | V2.0 | V3.0 | V3.0 | V3.0 |
| Совместимый хост- компьютер | V2.0 | V2.0 | V3.0 | V3.0 | V2.0 | V3.0 | V3.0 | V3.0 |
| Руководство | V1.0.17 | V1.0.17 | V3.1.0 | V3.1.0 | V1.0.17 | V3.1.0 | V3.1.0 | V3.1.0 |
| Руководство по установке | Руководство по установке драйвера AK40-2410- 1A-A1 V1.0.0 | / | Руководство по установке драйвера AK54-4810- 1C-A2 V1.0.0 | AK54-4810-1C- A2 Руководство по установке драйвера V1.0.0 (обратите внимание на различия в разъемах) | / | Руководство по установке драйвера AK60-4820-1C -A2 V1.0.0 | AK60-4820-1C- A2 Руководство по установке драйвера V1.0.0 (обратите внимание на различия в разъемах) | Руководство по установке драйвера AK80-4830- 1C-A4 V1.0.0 |
Для получения более подробной информации о методах управления и процедурах отладки обратитесь к руководству пользователя модульного привода серии AK, а также к учебным материалам на YouTube. Если вам требуется дополнительная помощь по вопросам совместимости или управления, обратитесь к нашим онлайн-консультантам!
Драйвер AK60-4820-1C-A2-Without-Capacitor (STEP,ZIP)
