Гимбалный двигатель CubeMars GL100 KV10 — это высокоточный бесщёточный двигатель из серии CubeMars GL, специально разработанный для высококлассных систем штатива, поворотных модулей систем восприятия автономного вождения и радарных сканирующих головок. Имеет большую полую валом конструкцию, низкий зубчатый момент и компактные габариты. Гарантирует надежную работу при весе около 698 г. Защищенность IP45 обеспечивает стабильную эксплуатацию в длительных циклах.
Габариты двигателя: Ф106,8*34,2 мм
Диаметр сквозного отверстия: 30 мм
Вес двигателя: 698 г
Пиковый момент: 7,7 Нм
Скорость холостого хода: 223 об/мин
Большая полая валом конструкция: облегчает прокладку сигнальных и силовых кабелей или интеграцию с контактными кольцами, идеально подходит для сложных поворотных систем
Низкий зубчатый момент и плавный выход: специально оптимизирован для гимбалных приложений, обеспечивает более точный контроль и быструю реакцию
Высокий крутящий момент: номинальный момент около 3 Нм и пиковый 7,7 Нм гарантируют точное движение тяжелых нагрузок
Компактность и мощность: вес около 698 г и габариты Ø106,8 мм × 34,2 мм обеспечивают высокую производительность в ограниченном пространстве
Надежность работы: защита IP45 гарантирует долговечность в пыльных средах и сложных поворотных конструкциях
Gimbalный двигатель GL100 KV10 x1
Сертификат соответствия x1

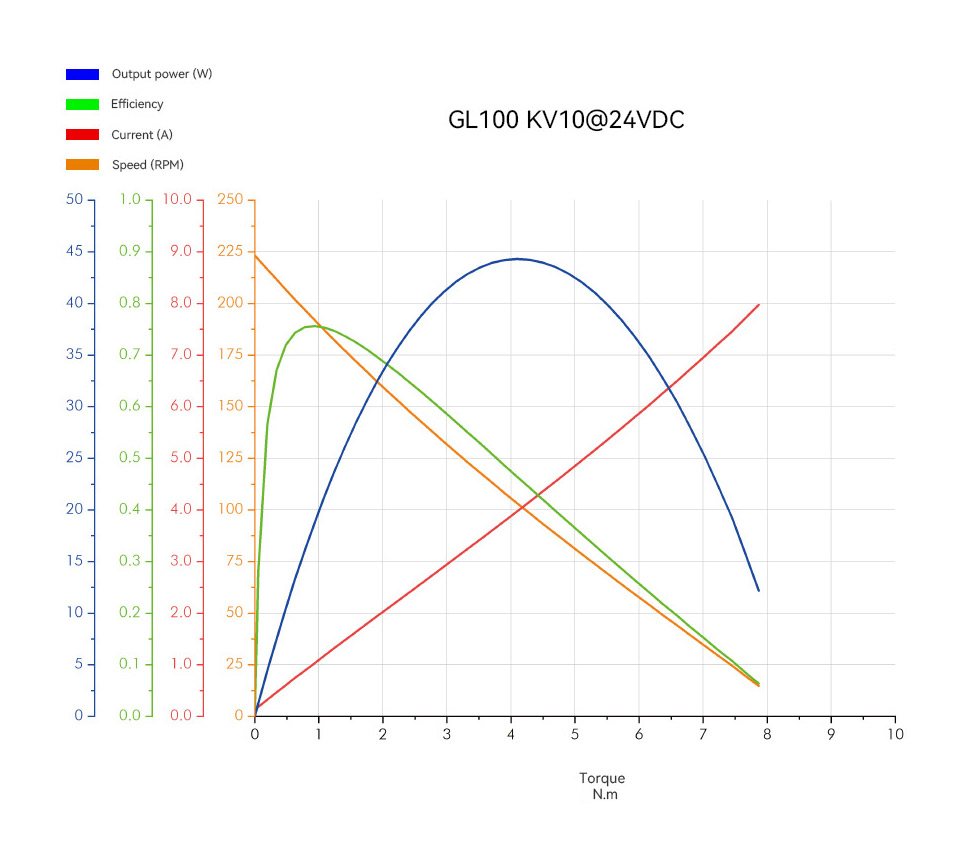

| Области применения | Облако, радар | Напряжение пробоя изоляции | 1000V 5mA/2s |
| Режим вождения | FOC | Сопротивление изоляции | 1000V10MΩ |
| Рабочая температура окружающей среды | -20℃~50℃ | Фаза | 3 |
| Способ подключения катушки | star | Пары полюсов | 20 |
| Класс изоляции | H | ||
| Electric Parameters Электрические характеристики | |||
| Номинальное напряжение (v) | 24 | Постоянная обратной ЭДС Ke (V/krpm) | 102.4 |
| Скорость холостого хода (rpm) | 223 | Сопротивление провода (mΩ) | 2650 |
| Номинальный крутящий момент (Nm) | 3 | Индуктивность провода (μH) | 2350 |
| Номинальная частота вращения (rpm) | 130 | Момент инерции (gcm²) | 2310 |
| Номинальный ток (ADC) | 2.9 | Постоянная мотора(Nm/√W) | 0.63272397 |
| Пиковый крутящий момент (Nm) | 7.7 | Электромеханическая постоянная времени (ms) | 0.58 |
| Максимальный ток (ADC) | 7.8 | Электрическая постоянная времени (ms) | 0.89 |
| Постоянная скорости Kv (rpm/V) | 9.3 | Вес (g) | 698 |
| Постоянный крутящий момент Kt (Nm/A) | 1.030 | Максимальная плотность крутящего момента (Nm/kg) | 11.03 |
| категория | модель | Rated Voltage (V) | Rated Power (W) | Rated Torque (Nm) | Rated Current (A) | Rated Speed (RPM) | Peak Torque (Nm) | Peak Current (A) | No-load Speed (RPM) | Phase to Phase Resistance (mΩ) | Phase to Phase Inductance (μH) | Pole Pairs | Weight (G) | Size (diameter *length) MM |
| GL II Мотор стабилизатора | GL40 II KV82.5 | 16 | 19 | 0.25 | 1.88 | 697 | 0.68 | 5.22 | 1388 | 3000 | 1320 | 14 | 125 | Ф46.1*33.5 |
| GL II Мотор стабилизатора | GL60 II KV28 | 16 | 10 | 0.6 | 1.56 | 153 | 1 | 2.75 | 448 | 5800 | 6000 | 28 | 276 | φ70.5*33.6 |
| GL Мотор стабилизатора | GL30 KV290 | 12 | 16 | 0.08 | 2.13 | 1990 | 0.28 | 7.4 | 3060 | 1530 | 330 | 7 | 41 | Ф34.5*15.7 |
| GL Мотор стабилизатора | GL35 KV100 | 16 | 13 | 0.15 | 1.3 | 815 | 0.46 | 4 | 1320 | 23600 | 2100 | 7 | 90 | Ф41.8*21 |
| GL Мотор стабилизатора | GL40 KV70 | 16 | 12 | 0.25 | 1.62 | 430 | 0.5 | 3.3 | 1015 | 4500 | 1800 | 14 | 107 | Ф46.5*21.5 |
| GL Мотор стабилизатора | GL60 KV25 | 24 | 20 | 0.6 | 1.35 | 310 | 1.75 | 4 | 516 | 5500 | 2720 | 14 | 230 | Ф69*22.3 |
| GL Мотор стабилизатора | GL80 KV60 | 24 | 106 | 1 | 5.6 | 1010 | 2.9 | 16.3 | 1300 | 450 | 270 | 21 | 315 | Ф87*22.3 |
| GL Мотор стабилизатора | GL80 KV30 | 24 | 48 | 1 | 2.8 | 450 | 2.9 | 8.2 | 650 | 1800 | 1100 | 21 | 312 | Ф87*22.3 |
| GL Мотор стабилизатора | GL100 KV10 | 24 | 41 | 3 | 2.9 | 130 | 7.7 | 7.8 | 223 | 2650 | 2350 | 20 | 698 | Ф106.8*34.2 |
