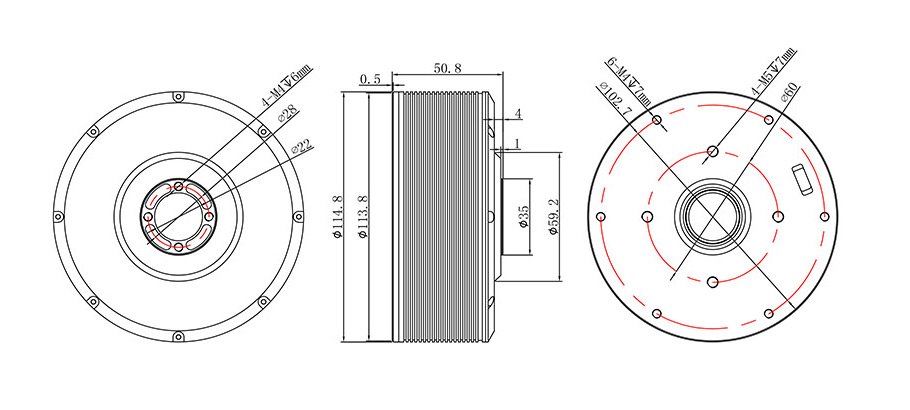

Technische Zeichnung
| Anwendungsbereiche | Wolken, radar | Isolationsklasse | H |
| Fahrmodus | FOC | Stehende Isolationsspannung | 1000V 5mA/2s |
| Umgebungstemperatur bei Betrieb | -20℃~50℃ | Isolationswiderstand | 1000V 10MΩ |
| Verbindungsmethode der Spule | star | Anzahl der Phasen | 3 |
| Anzahl der Polpaare | 20 | ||

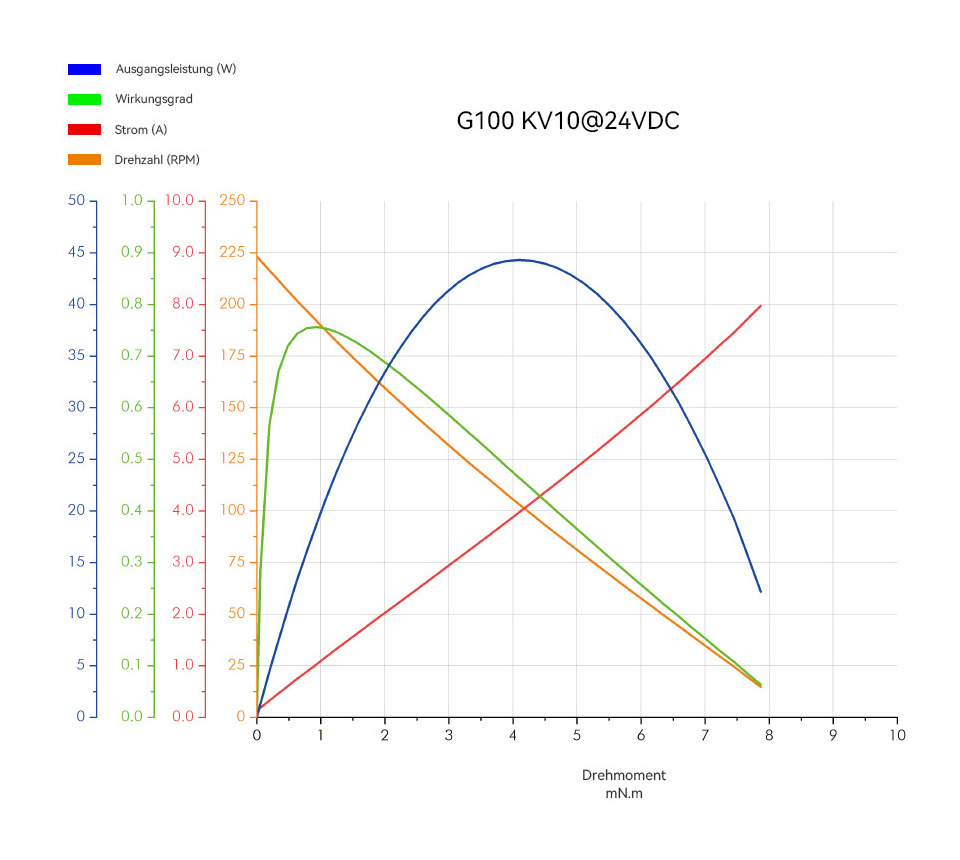

| Elektrische Parameter | |||
| Nennspannung (v) | 24 | Gegen-EMF-Konstante Ke V/krpm | 102.4 |
| Leerlaufdrehzahl (rpm) | 223 | Widerstand des Drahtes mΩ | 2650 |
| Nenndrehmoment (Nm) | 3 | Draht-Induktivität μH | 2350 |
| Nenndrehzahl (rpm) | 130 | Trägheitsmoment (gcm²) | 2310 |
| Nennstrom (ADC) | 2.9 | Motorkonstante (Nm/√W) | 0.6327 |
| Spitzendrehmoment (Nm) | 7.7 | Elektromechanische Zeitkonstante (ms) | 0.58 |
| Spitzenstrom (ADC) | 7.8 | Elektrische Zeitkonstante (ms) | 0.89 |
| Geschwindigkeitskonstante Kv (rpm/V) | 10 | Gewicht (g) | 698 |
| Drehmoment konstant Kt (Nm/A) | 1.03 | Maximale Drehmomentdichte (Nm/kg) | 11.03 |
