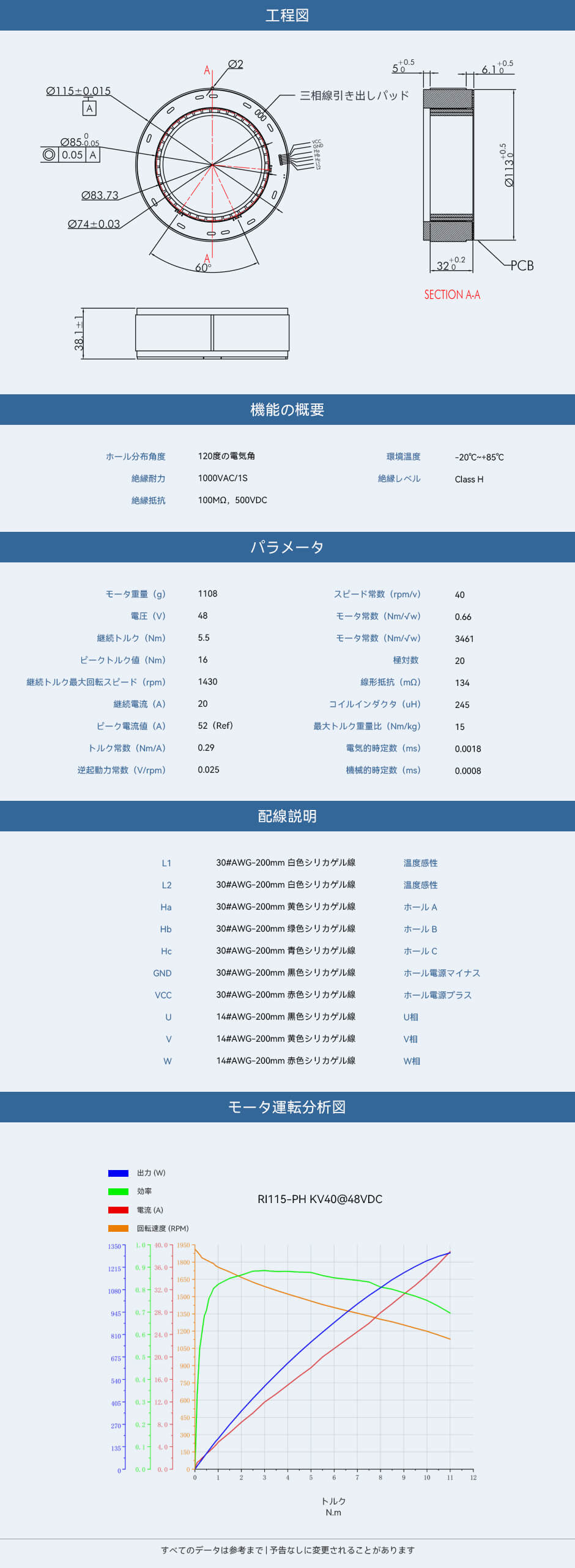

RI115-PH KV40

RI-PHポッティングシリーズ内嵌型フレームレスモータは構造設計において重要な突破を達成した：磁束密度に影響を及ぼさない前提で、コアヨークの薄膜化最適化を実現した。旧RIシリーズ製品と比較して、ヨークの薄膜化範囲は最大30%以上に達することができ、各種主流の組込み機器や協働ロボットのコンパクトな設置ニーズによりよく応える。

当該モータはポッティングプロセスを採用し、放熱性能を大幅に向上させた：周囲温度が85℃を超えない場合、優れた性能を維持することができる；巻線温度が150℃に達した場合でも、引き続き安定的に連続出力することができ、極端な条件下での信頼性の高い運転を保証する。

さらに、モータの電磁部は設計が適切で、トルクとパワー密度の両方が25%向上した。また、複数のトルク範囲において効率的かつ安定的な動力出力を維持することができ、異なる負荷シナリオのアプリケーションニーズを満たす。同時に、当該モータはホールセンサと温度センサを統合しており、運転中の角度と温度の精密制御を実現することができる。これにより、顧客の実際の操作の柔軟性を向上させるだけでなく、モータの長期的な良好な運転も完全に保証する。

コンパクト 軽量パワフル

RIフィッティングインナーローターモーター

軽量コンパクト 設置が容易

磁気密度に影響を与えない前提の下で、コアのヨーク部を薄く設計し 従来のRIシリーズ製品に比べてヨーク部を最大で30%以上薄くし 各種主流の埋め込み式設備と協働ロボットのコンパクトな設置需要に適応する

耐高温 継続高効率

フィッティング工法を採用し、放熱性能を向上させる 115℃を超えない条件で優れた性能を発揮すると同時に 150℃までの巻線温度でも連続的に性能を維持することができる

トルク/N・m

温度/°C

優れた設計 パワーアップ

電磁部は優れた設計により、トルクおよび出力密度が25%向上している

出力安定 持続高効率

複数のトルク範囲にわたって高効率で安定した出力を維持する

インテリジェントな統合 柔軟な制御

ホールセンサーと温度センサーを一体化し、使用中の角度と温度の正確な制御 を実現し、顧客の実際の使用柔軟性を高め、モーターの良好な運行を保証する

CubeMarsが発売しているRI-PHシリーズのフレームなしインナーローターモーターは、ブラシレスDCモーターとして、産業オートメーションとロボット技術の分野で理想的な選択であり、このモーターは外骨格、足型ロボット、ロボットアーム、産業用協調ロボットアームなどの高性能の応用ニーズを満たすように特別に設計されている。この製品は、優れた電気的性能、軽量化、コンパクトな体積で際立っており、電磁部は、トルクとパワー密度を25%向上させるように慎重に設計されており、コアヨークの薄型化設計は、コンパクトな空間のさまざまな設置ニーズに対応するために全体の体積を縮小している；

また、このフレームなしインナーローターモーターは精度制御とトルク出力の面で優れており、高効率を維持すると同時に安定した動力出力を提供することができ、しかもホールと温度感性を統合して、使用中に正確に制御することができ、操作の柔軟性を大幅に高めた；

業界をリードするブランドとして、CubeMarsは常に革新と品質の追求に努めている。弊社の工場では、高度な製造技術と厳格な品質管理プロセスを採用しており、すべての製品がお客様の高い基準を満たしていることを保証している。

コンパクト 軽量パワフル

RIフィッティングインナーローターモーター

軽量コンパクト 設置が容易

磁気密度に影響を与えない前提の下で、コアのヨーク部を薄く設計し
従来のRIシリーズ製品に比べてヨーク部を最大で30%以上薄くし
各種主流の埋め込み式設備と協働ロボットのコンパクトな設置需要に適応する

耐高温 継続高効率

フィッティング工法を採用し、放熱性能を向上させる
85℃を超えない条件で優れた性能を発揮すると同時に
150℃までの巻線温度でも連続的に性能を維持することができる

*高温環境下でRI115-PHがトルク減衰度を大幅に低減

優れた設計 パワーアップ

電磁部は優れた設計により、トルクおよび出力密度が25%向上している

出力安定 持続高効率

複数のトルク範囲にわたって高効率で安定した出力を維持する

インテリジェントな統合 柔軟な制御

ホールセンサーと温度センサーを一体化し、使用中の角度と温度の正確な制御
を実現し、顧客の実際の使用柔軟性を高め、モーターの良好な運行を保証する
