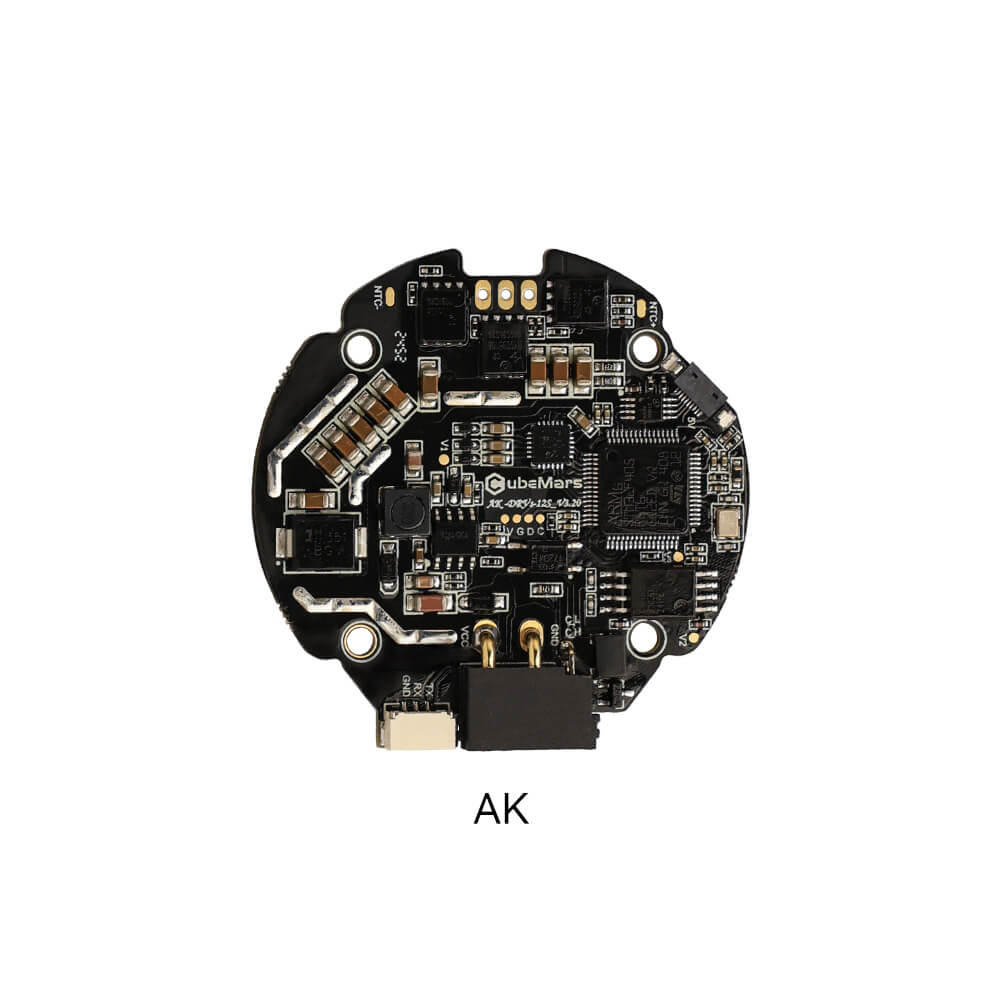

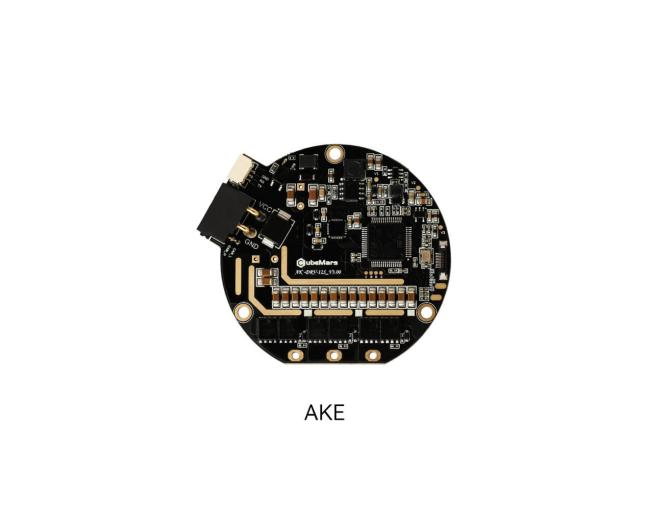

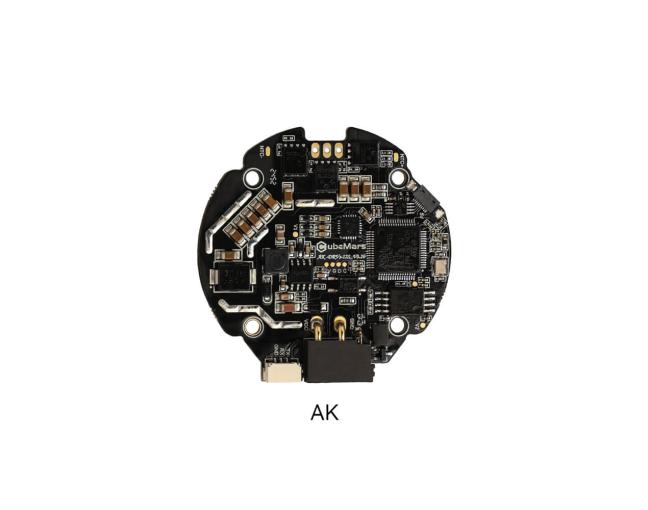

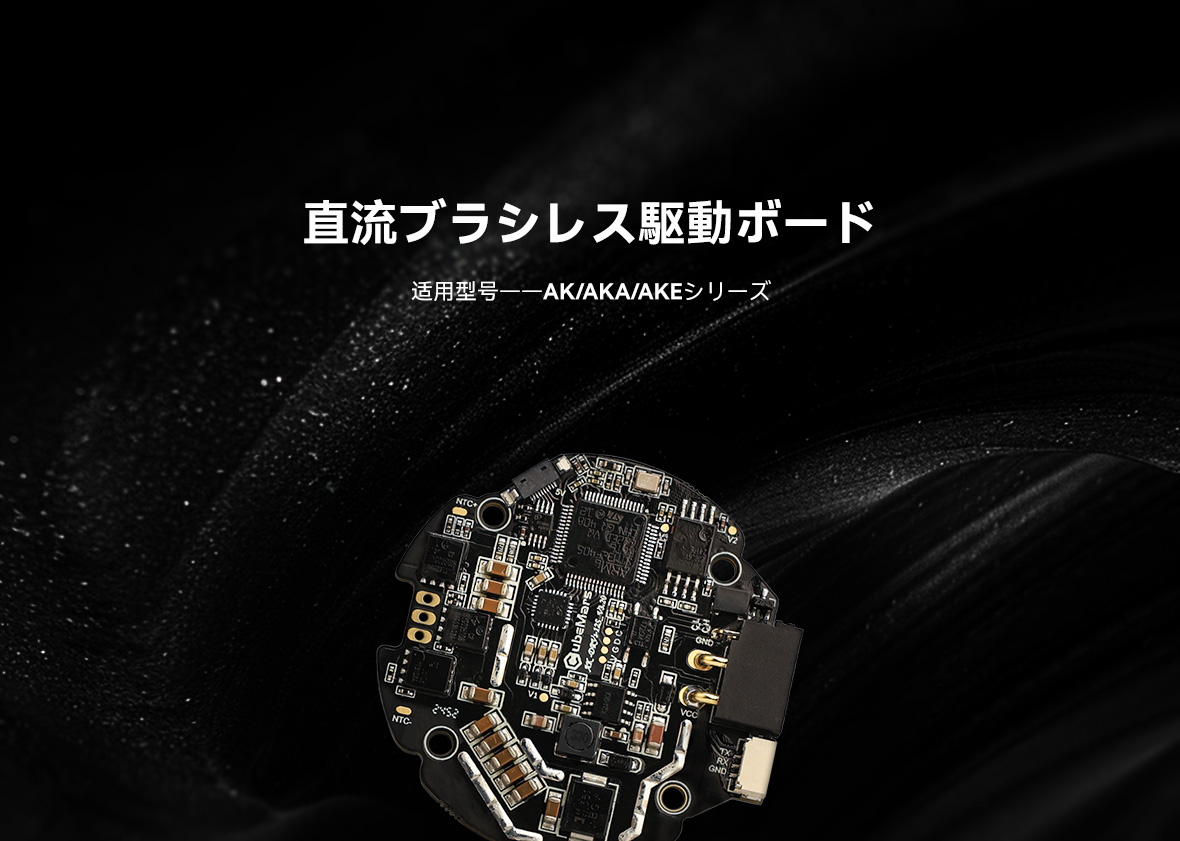

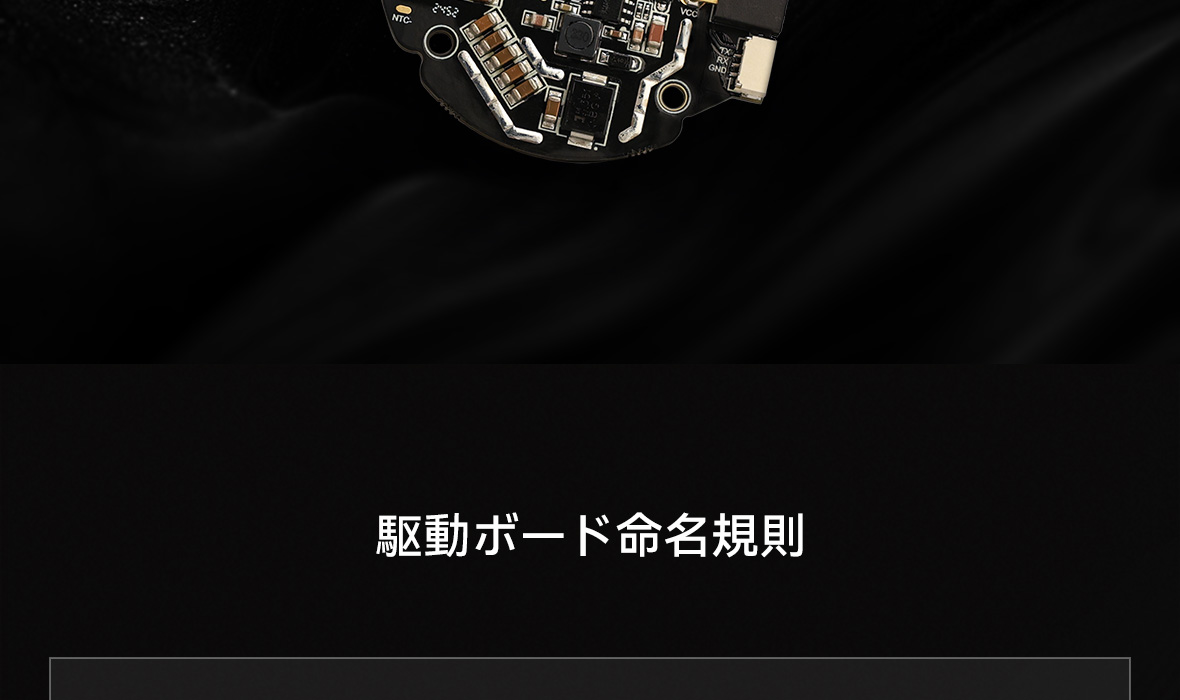

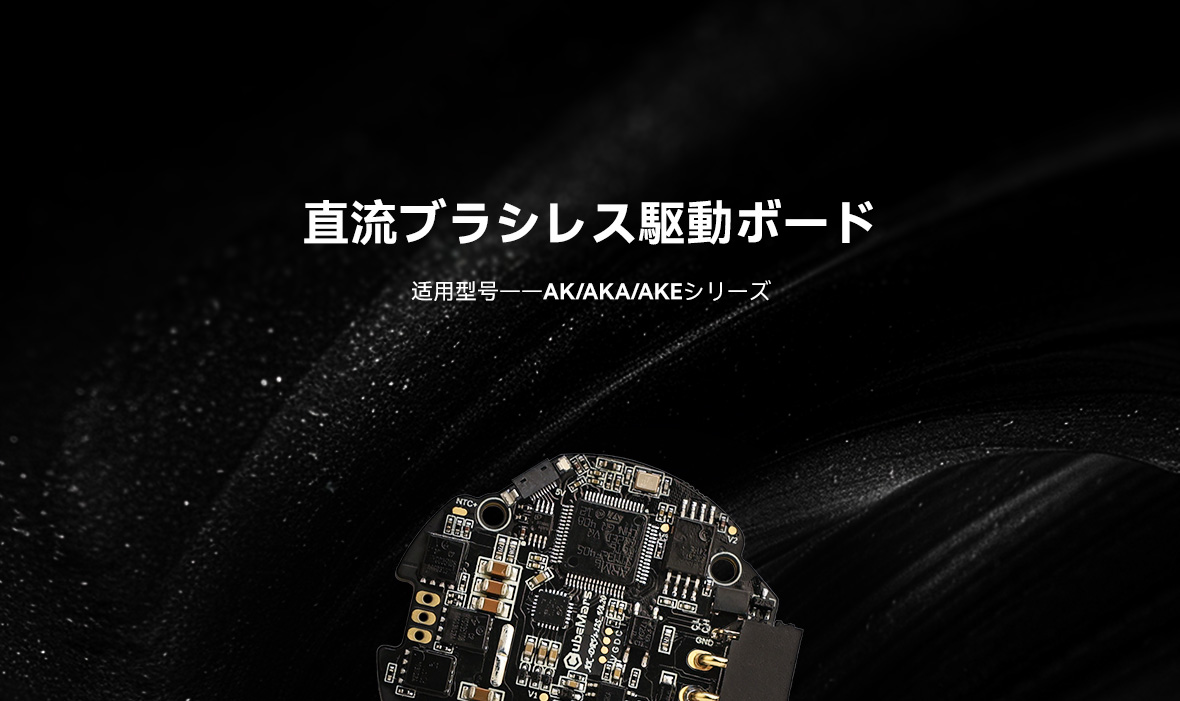

直流ブラシレス駆動ボード
适用型号——AK/AKA/AKE/AKHシリーズ

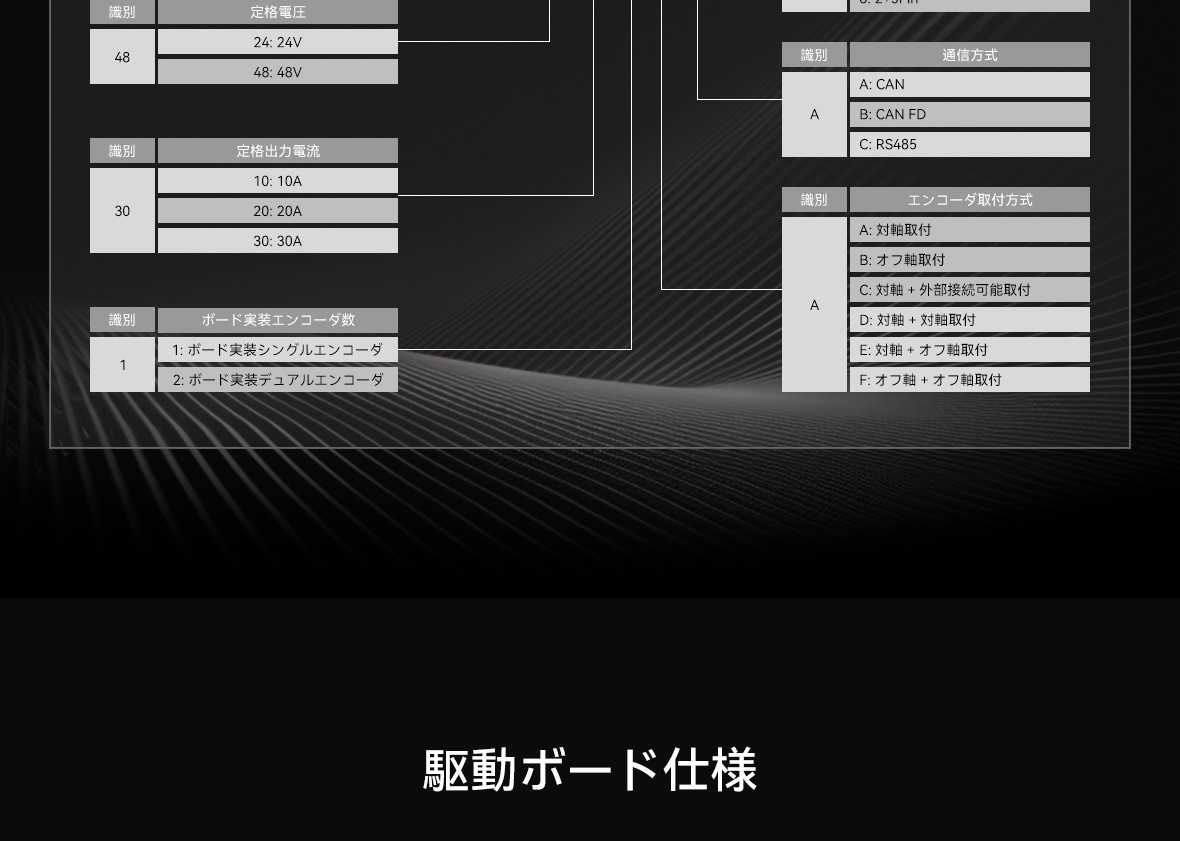

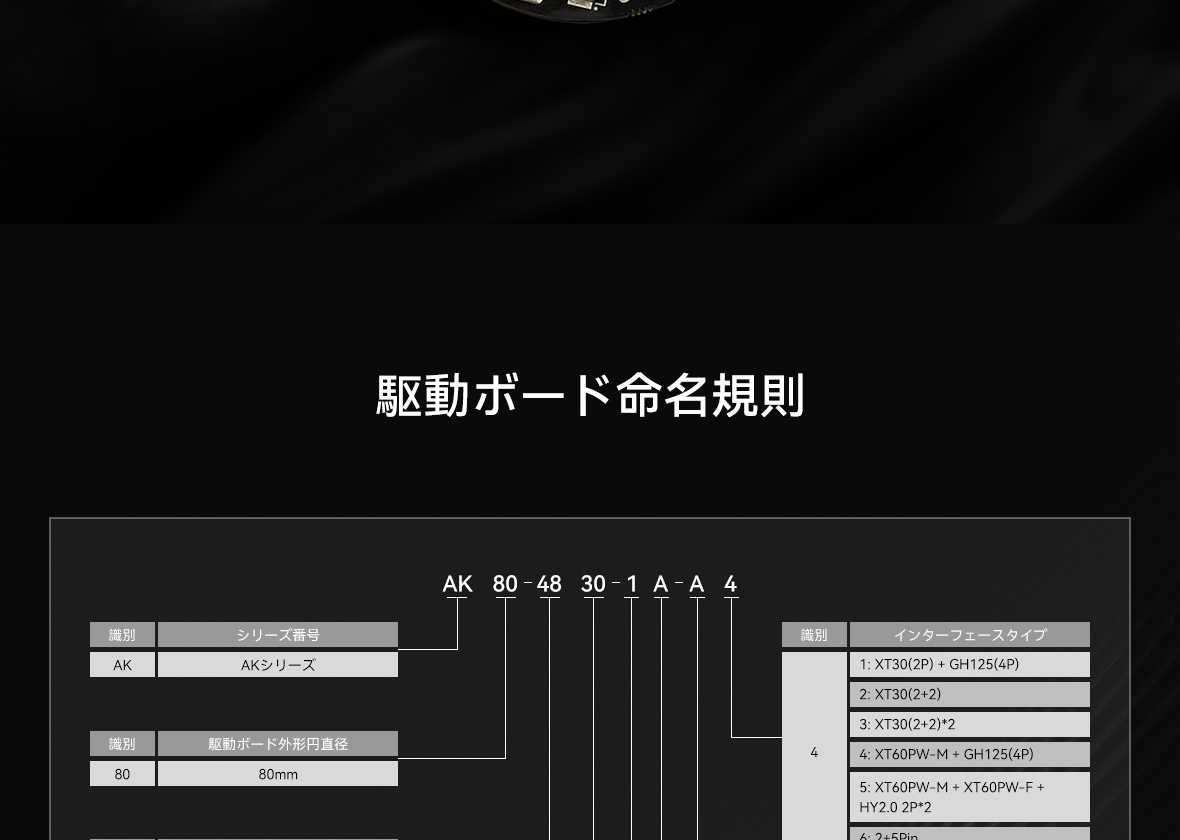

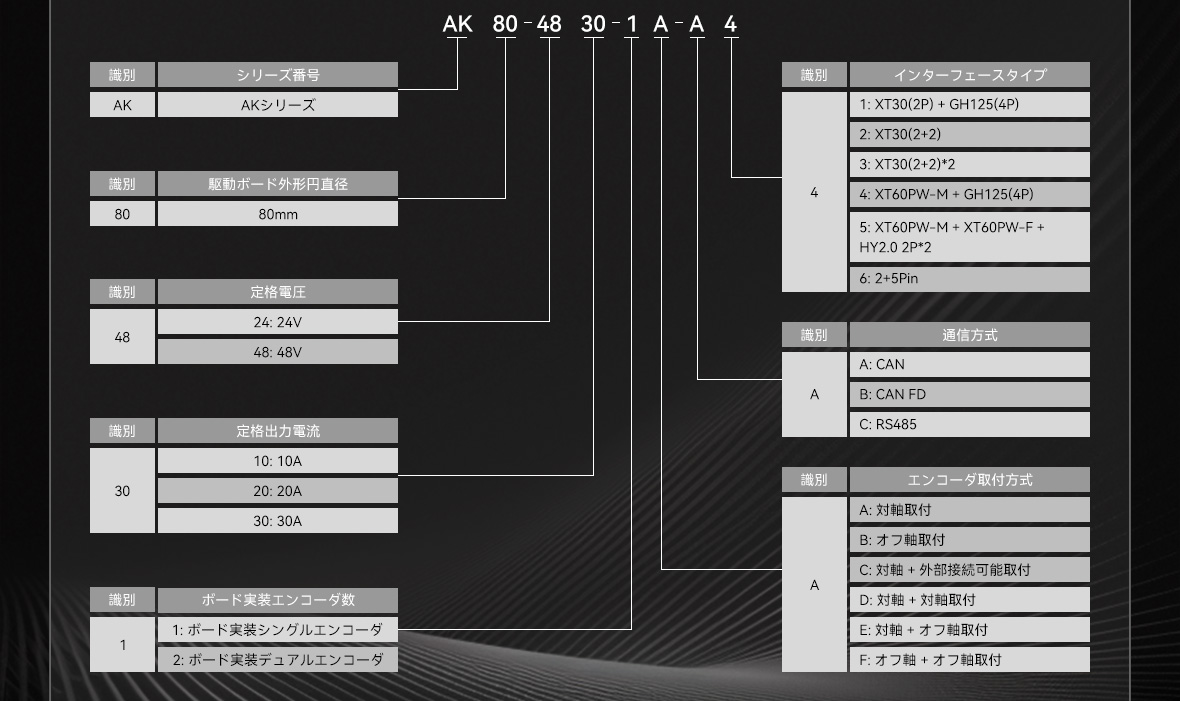

駆動ボード命名規則

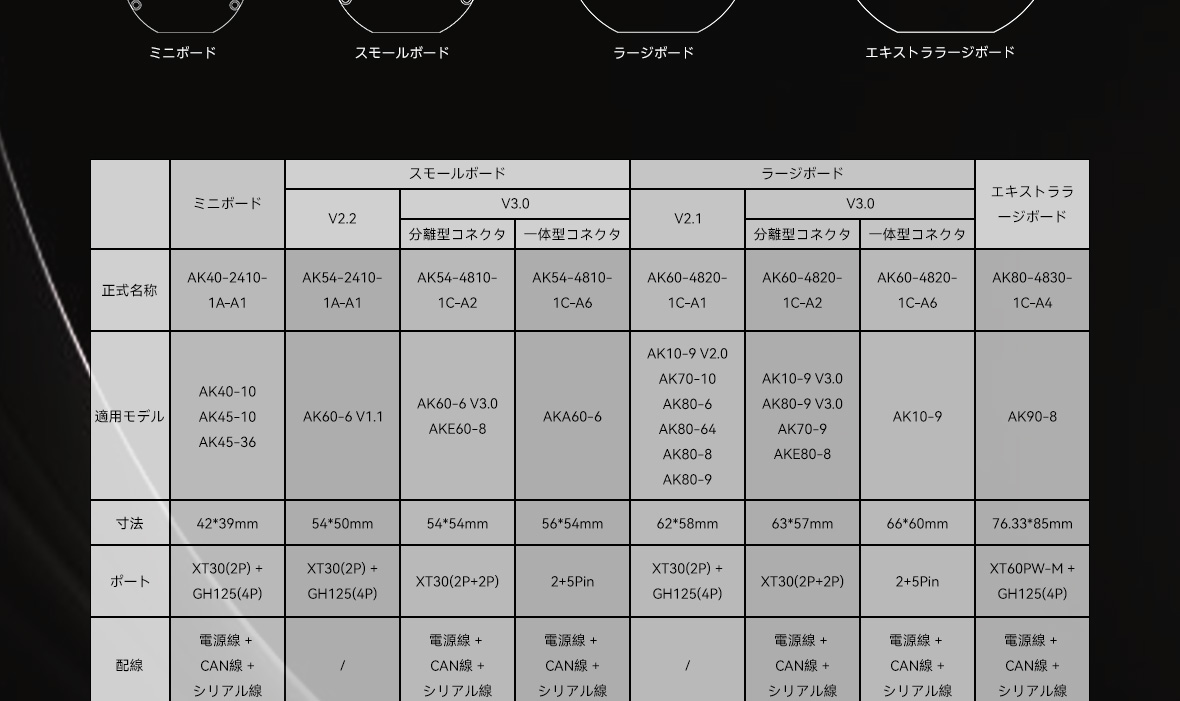

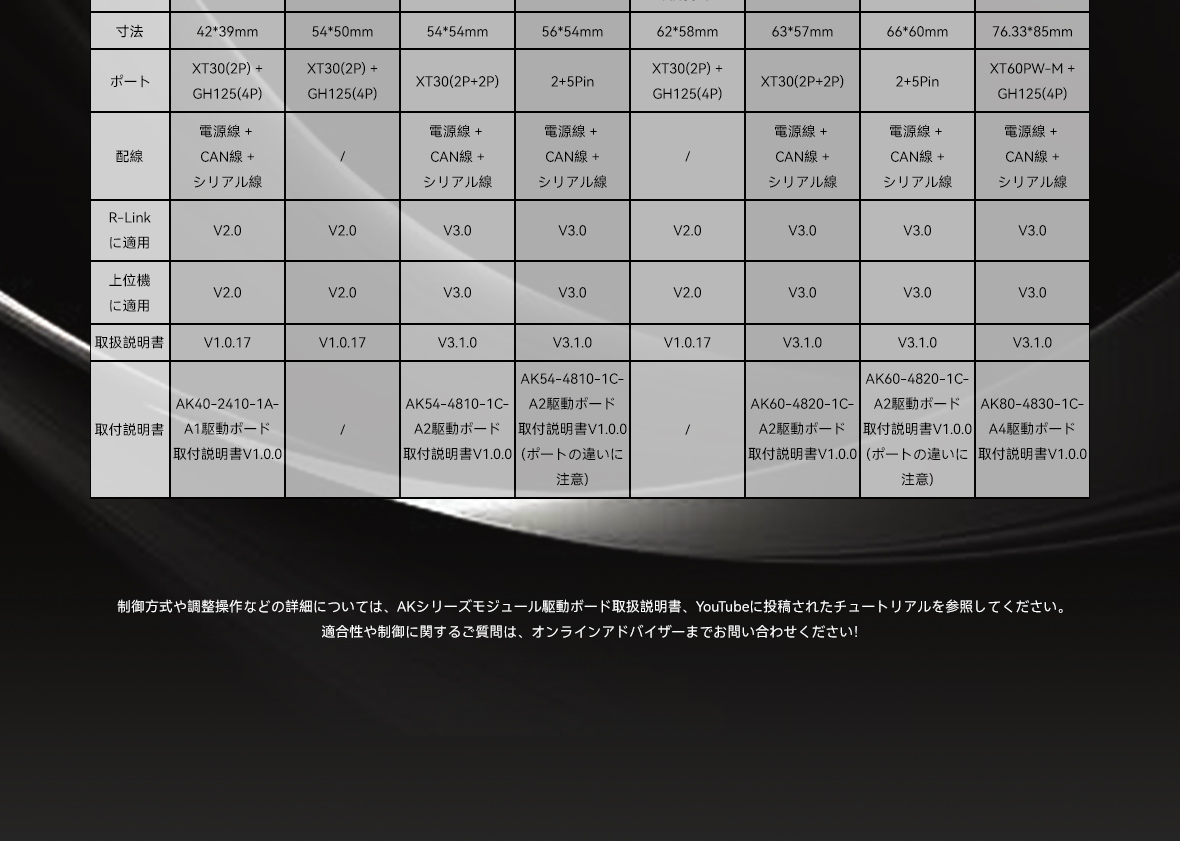

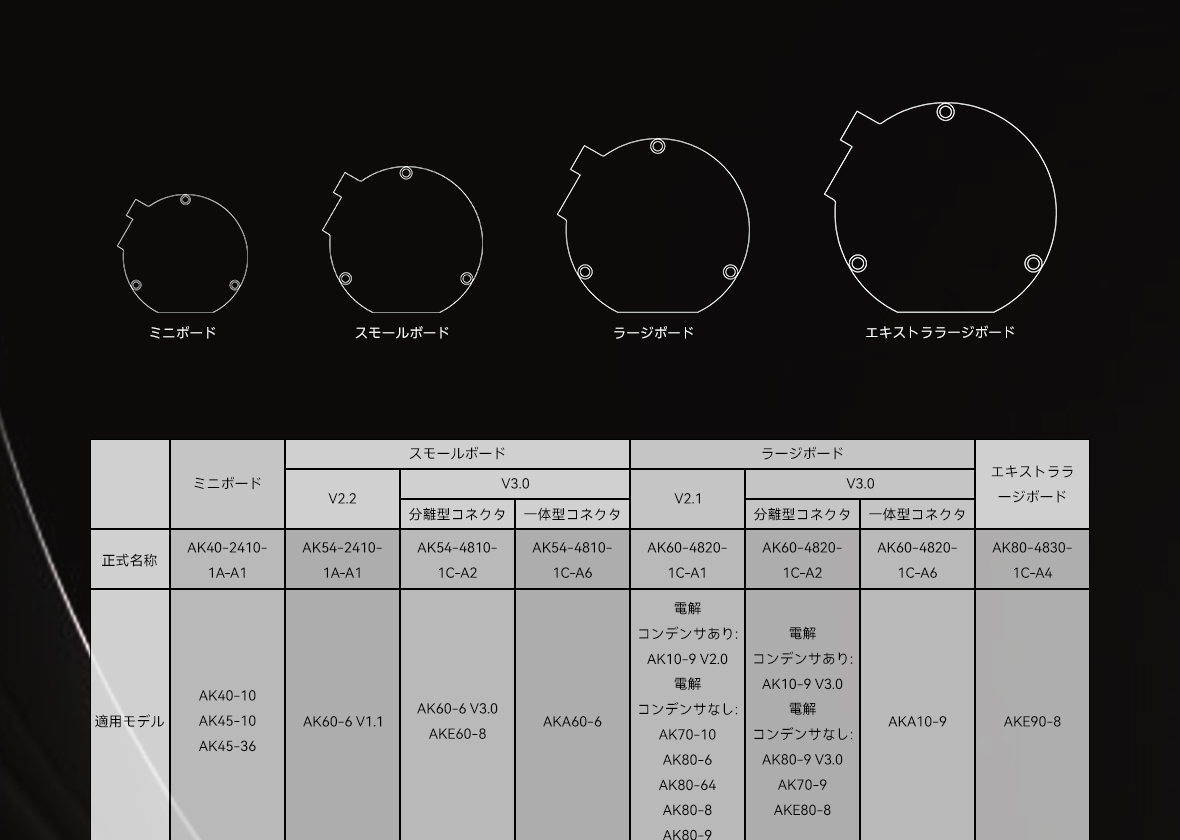

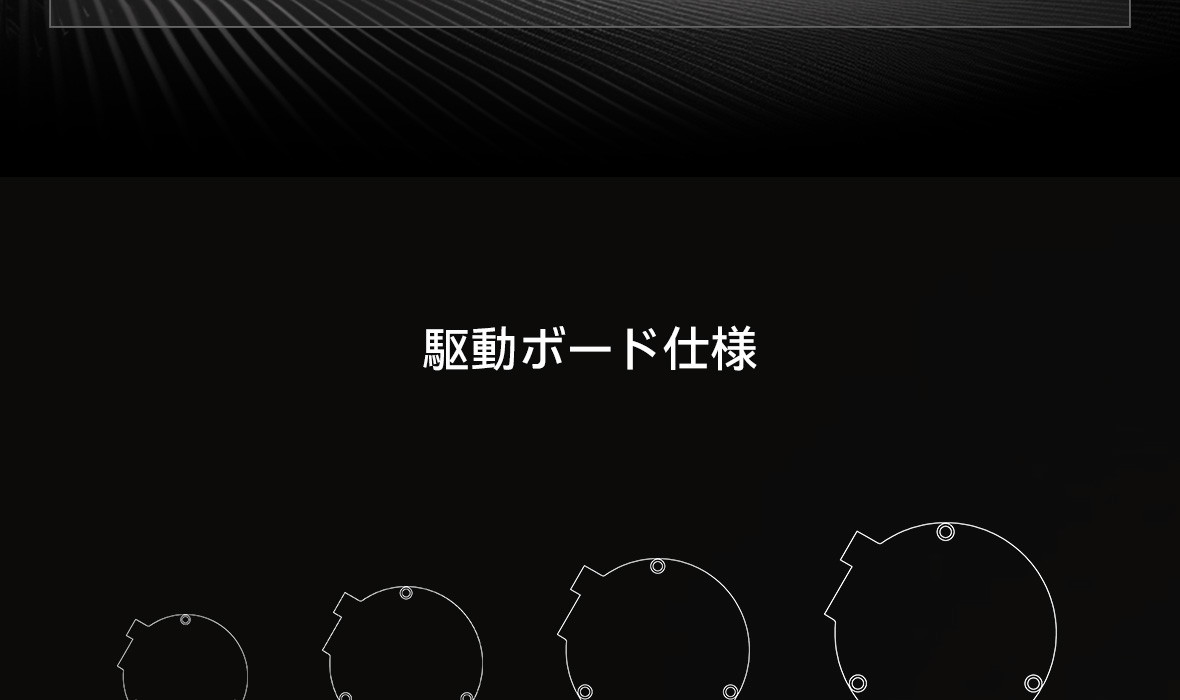

駆動ボード仕様

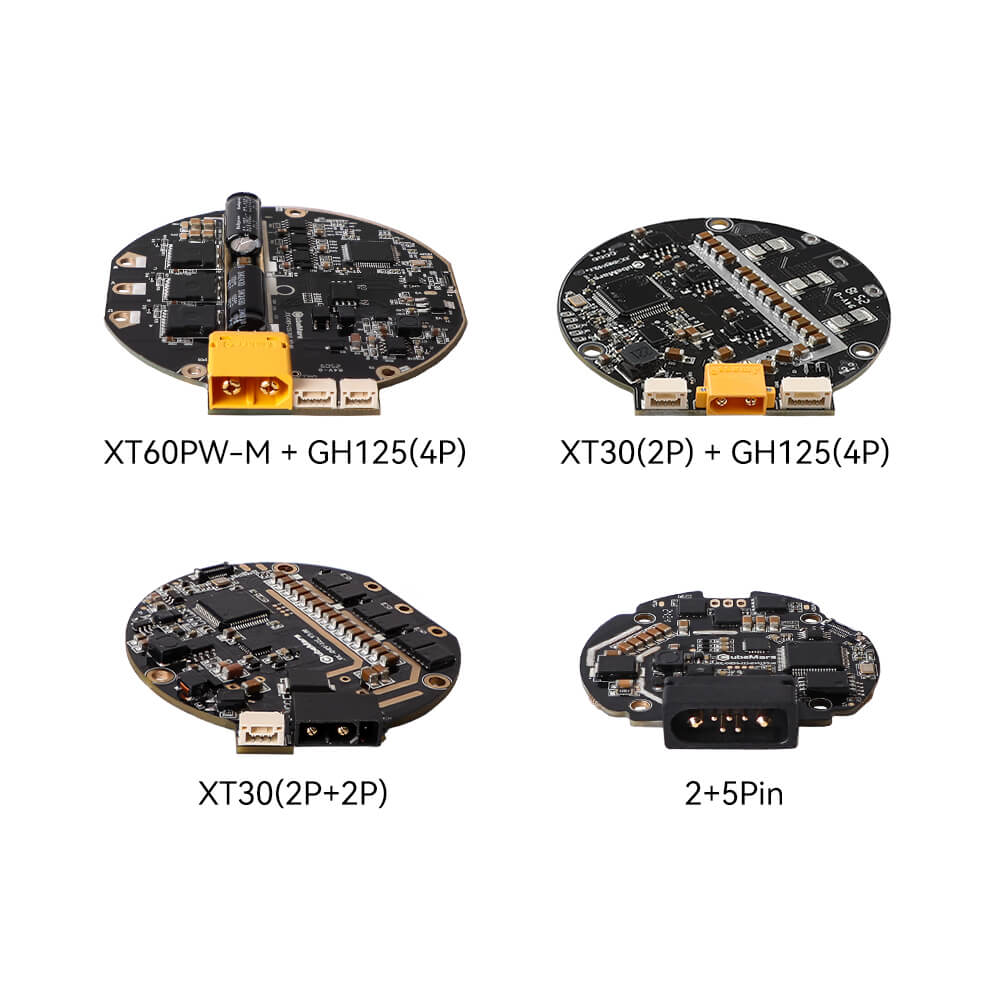

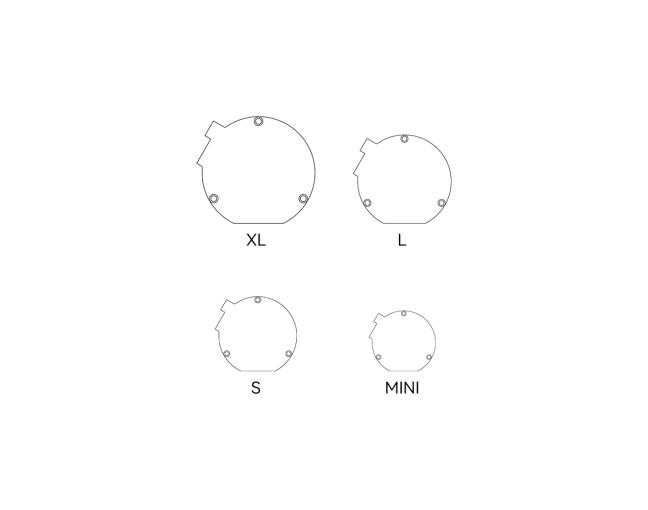

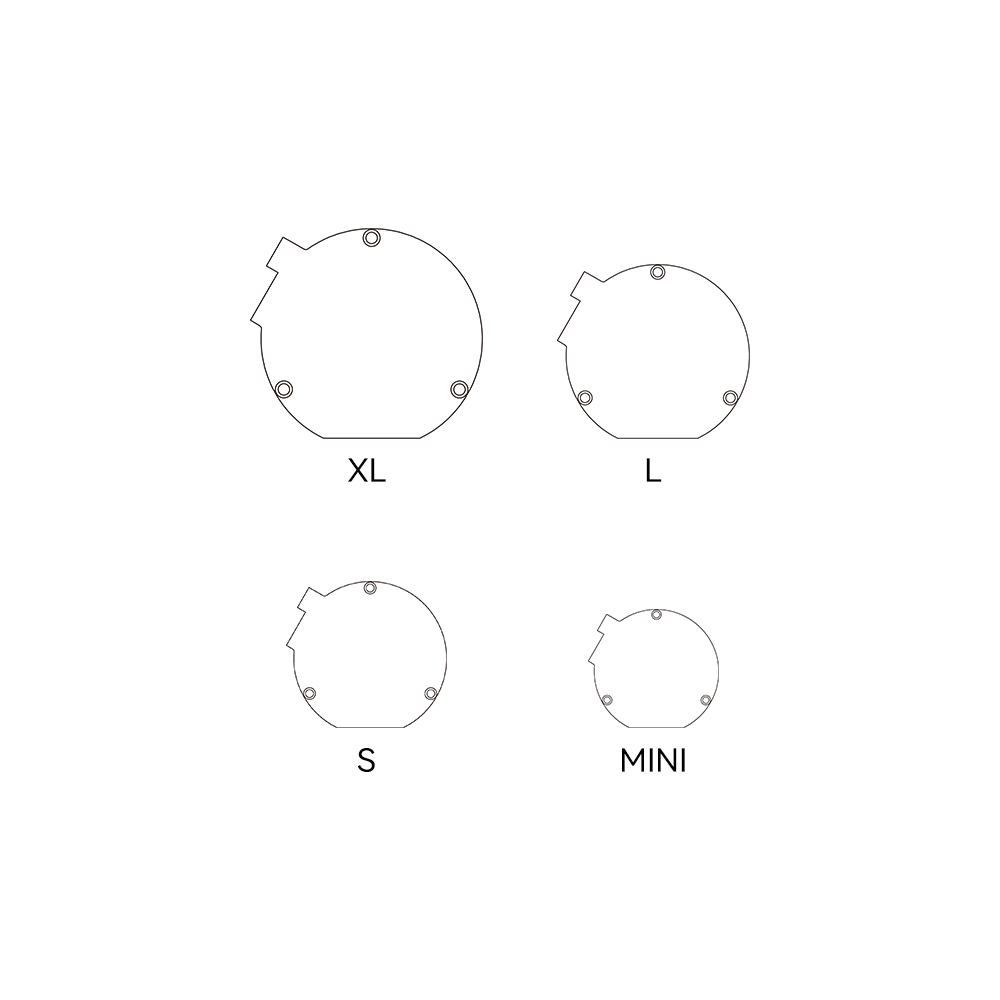

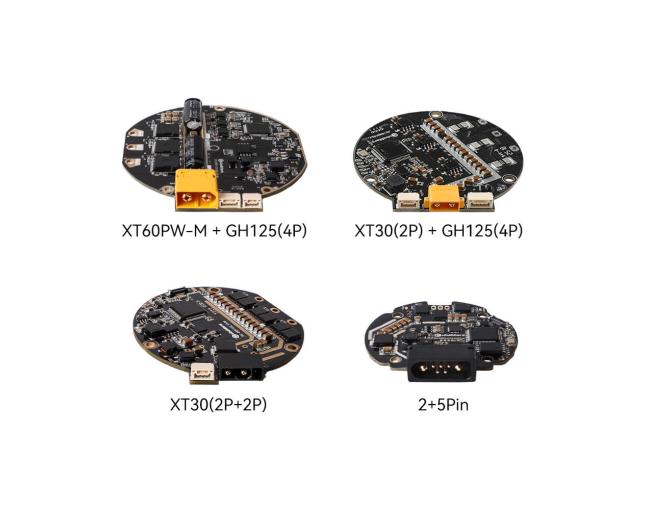

| 駆動ボード | 適用モデル | 寸法 | ポート | 配線 |
|---|---|---|---|---|
| AK40-2410-1A-A1 | AK40-10、AK45-10、AK45-36 | 42mm×39mm | XT30(2P)+GH125(4P) | 電源線+CAN線+シリアル線 |
| AK48-2405-2D-A2 | AK40-10 V3.0、AK45-10 V3.0、AK45-36 V3.0 | 48mm×48mm | XT30(2P+2P) | 電源CAN線+シリアル線 |
| AK54-2410-1A-A1 | AK60-6 V1.1 | 54mm×50mm | XT30(2P)+GH125(4P) | 電源線+CAN線+シリアル線 |

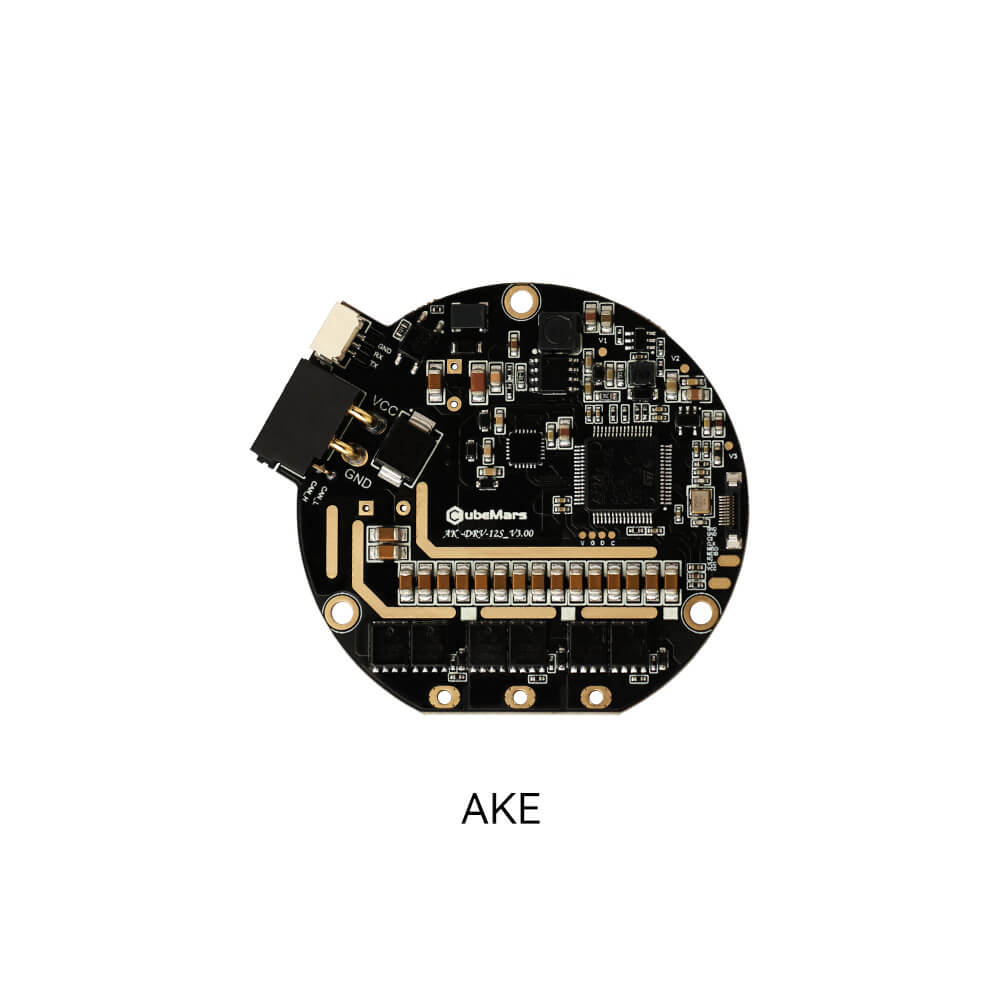

| AK54-4810-1C-A2 | AK60-6 V3.0、AKE60-8 | 54mm×54mm | XT30(2P+2P) | 電源CAN線+シリアル線 |

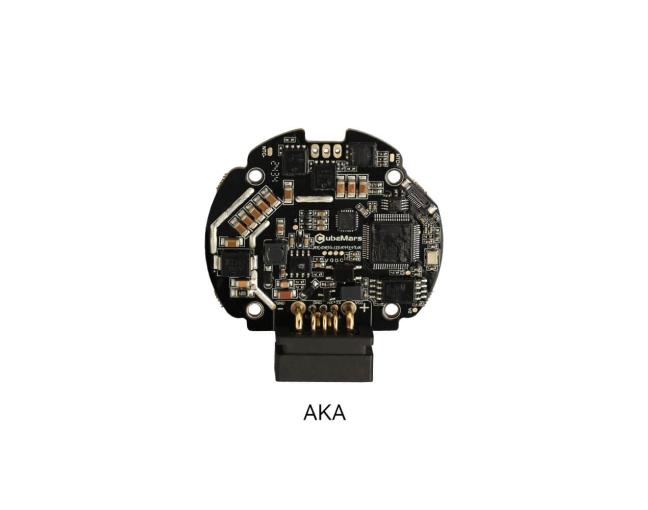

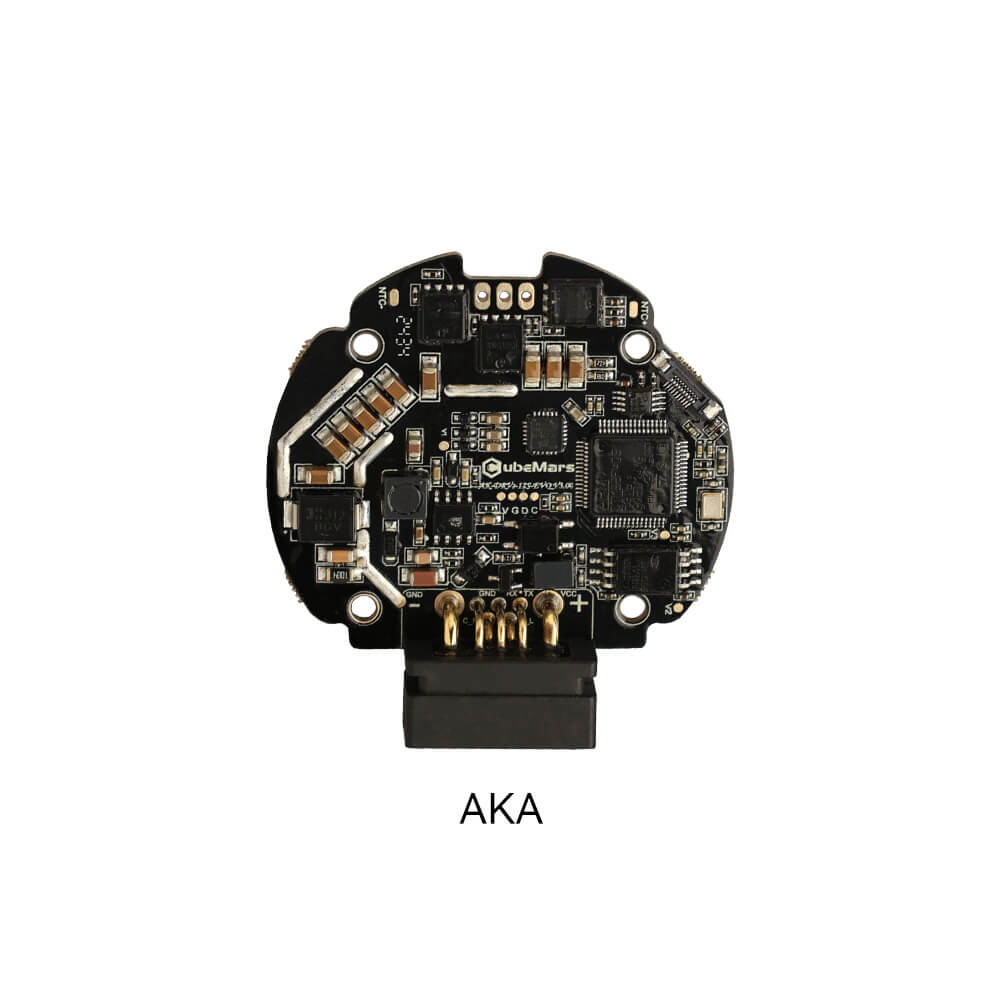

| AK54-4810-1C-A6 | AKA60-6 | 56mm×54mm | 2+5Pin | 電源・シリアル・CAN複合ケーブル |
| AK60-4820-1C-A1 | コンデンサあり: AK10-9 V2.0 コンデンサなし: AK70-10、AK80-6、AK80-64、AK80-8、AK80-9 | 62mm×58mm | XT30(2P)+GH125(4P) | 電源線+CAN線+シリアル線 |
| AK60-4820-1C-A2 | コンデンサあり: AK10-9 V3.0 コンデンサなし: AK80-9 V3.0、AK70-9、AKE80-8 | 63mm×57mm | XT30(2P+2P) | 電源CAN線+シリアル線 |
| AK60-4820-2D-A2 | AK70-9 V3.0 | 63mm×57mm | XT30(2P+2P) | 電源CAN線+シリアル線 |
| AK60-4820-1C-A6 | AKA10-9 | 66mm×60mm | 2+5Pin | 電源・シリアル・CAN複合ケーブル |
| AK70-4820-2D-A3 | AKH70-16、AKH70-48 | 68.1mm×70mm | XT30(2P+2P)*2 | 電源CAN線+シリアル線 |
| AK80-4830-1C-A4 | AKE90-8 | 76.33mm×85mm | XT60PW-M+GH125(4P) | 電源線+CAN線+シリアル線 |

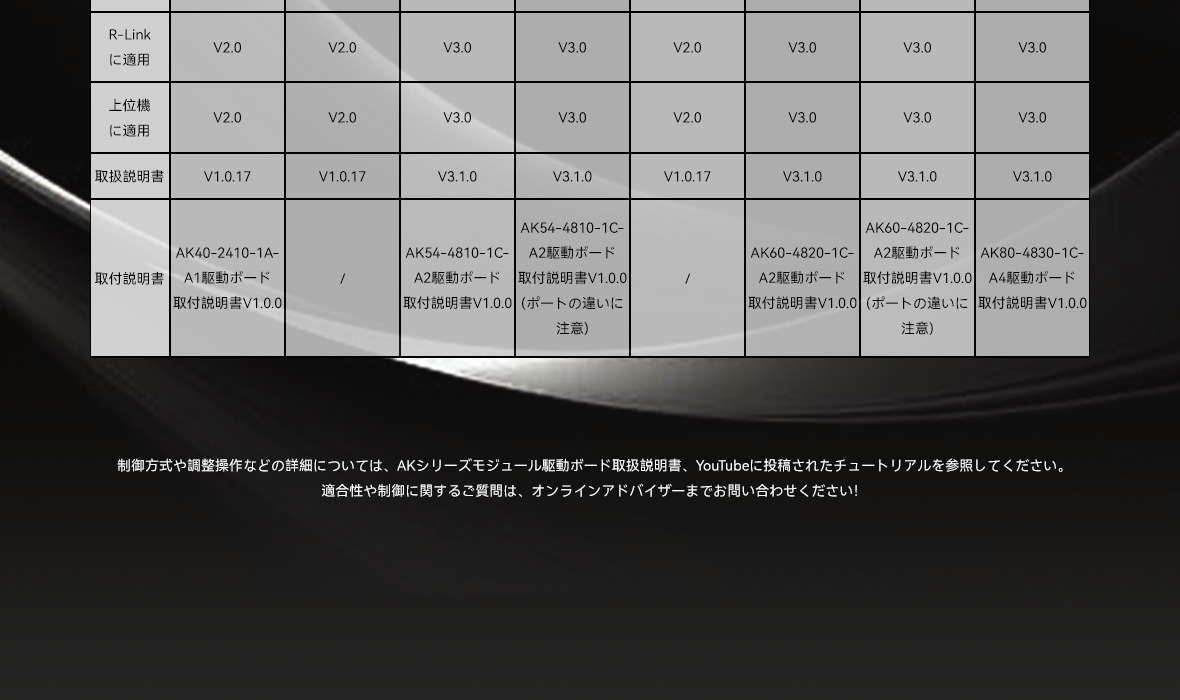

制御方式や調整操作などの詳細については、AKシリーズモジュール駆動ボード取扱説明書、YouTubeに投稿されたチュートリアルを参照してください。 適合性や制御に関するご質問は、オンラインアドバイザーまでお問い合わせください！
AK54-4810-1C-A2 ドライバー取り付け手順 [ AK60-6 V3.0 / AKE60-8 ] (EN,PDF)
