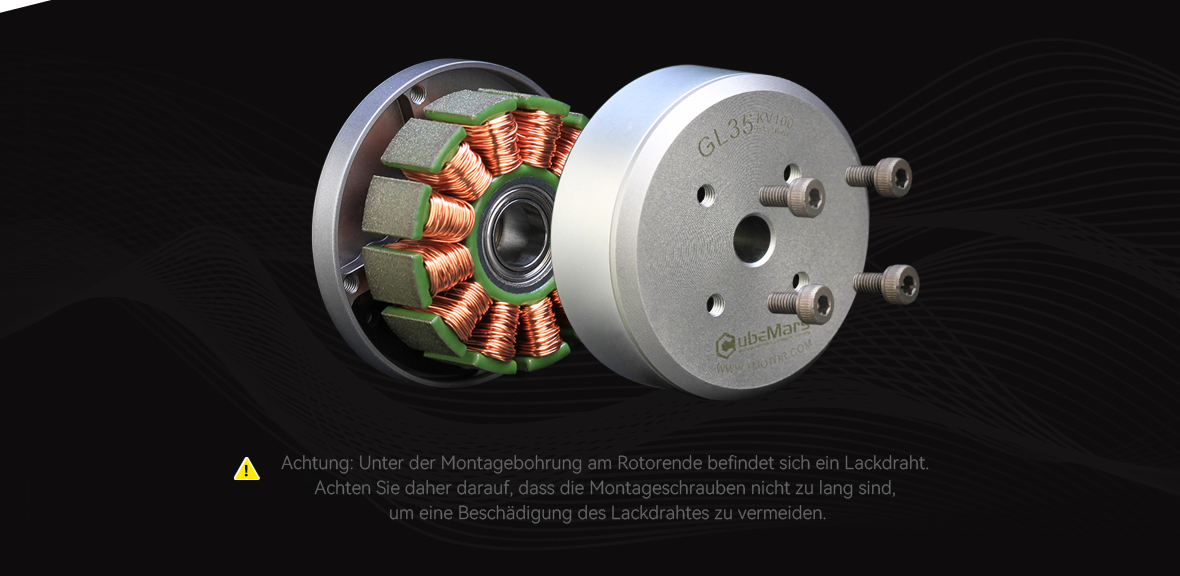

Der GL35 KV100 Gimbal-Motor ist ein bürstenloser Gleichstrommotor, der von CubeMars speziell für Gimbal-Systeme und hochpräzise Rotationsplattformen entwickelt wurde. Mit seinem kompakten Design, leichten Aufbau, hohlen Wellendesign, geringer Kogging-Neigung und Kompatibilität mit AlexMos-Gimbal-Controllern bietet dieser Motor eine gleichmäßige Steuerung und reduzierten Stromverbrauch. Seine große zentrale Durchgangsbohrung erleichtert die Kabelverlegung oder Integration mit Schleifringen, was ihn ideal für Anwendungen macht, die kontinuierliche Rotation und Signalübertragung erfordern – wie Kameragimbals, Radarscan-Köpfe und Rotationsmodule, bei denen hohe Reaktionsfähigkeit und Präzision von entscheidender Bedeutung sind.
Motorabmessungen
Ф41.8*21mm
Durchgangsbohrungsdurchmesser
6mm
Motorgewicht
90g
Spitzendrehmoment
0.46Nm
Leerlaufdrehzahl
1320rpm
Leichtgewicht

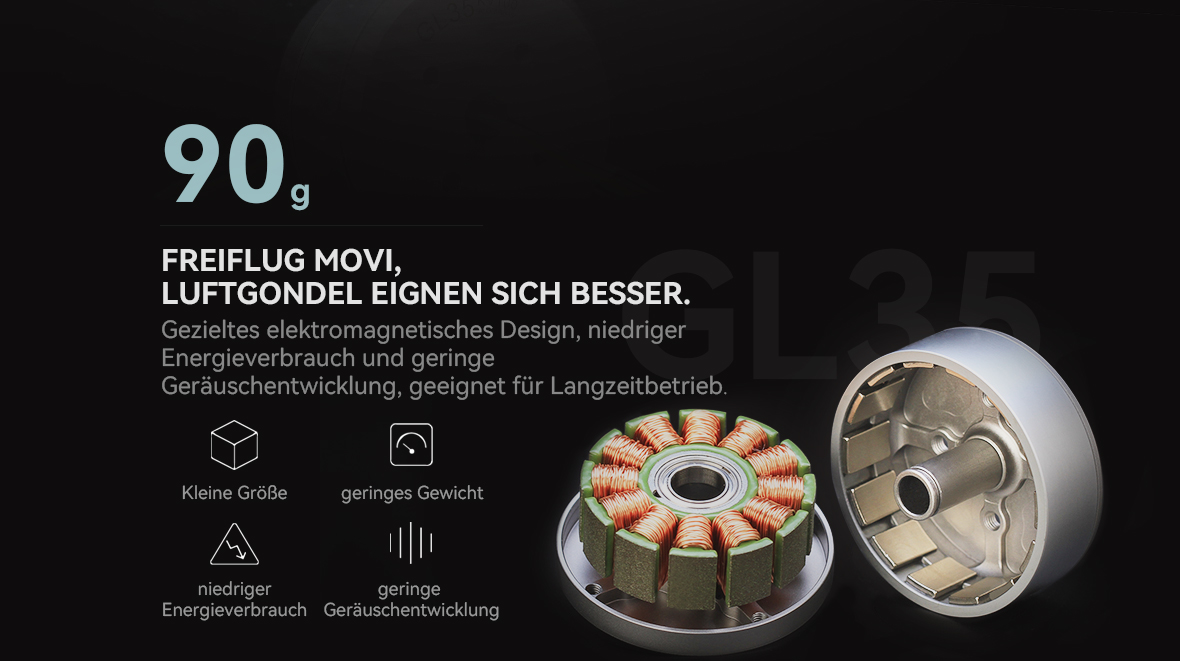

Ca. 90g, geeignet für platz- und gewichtskritische Gimbal- oder Pod-Systeme
Niedrige Kogging-Design
Gewährleistet gleichmäßige Drehmomentabgabe, erfüllt Anforderungen an hochpräzises Tracking und Stabilisierung
Große zentrale Durchgangsbohrung

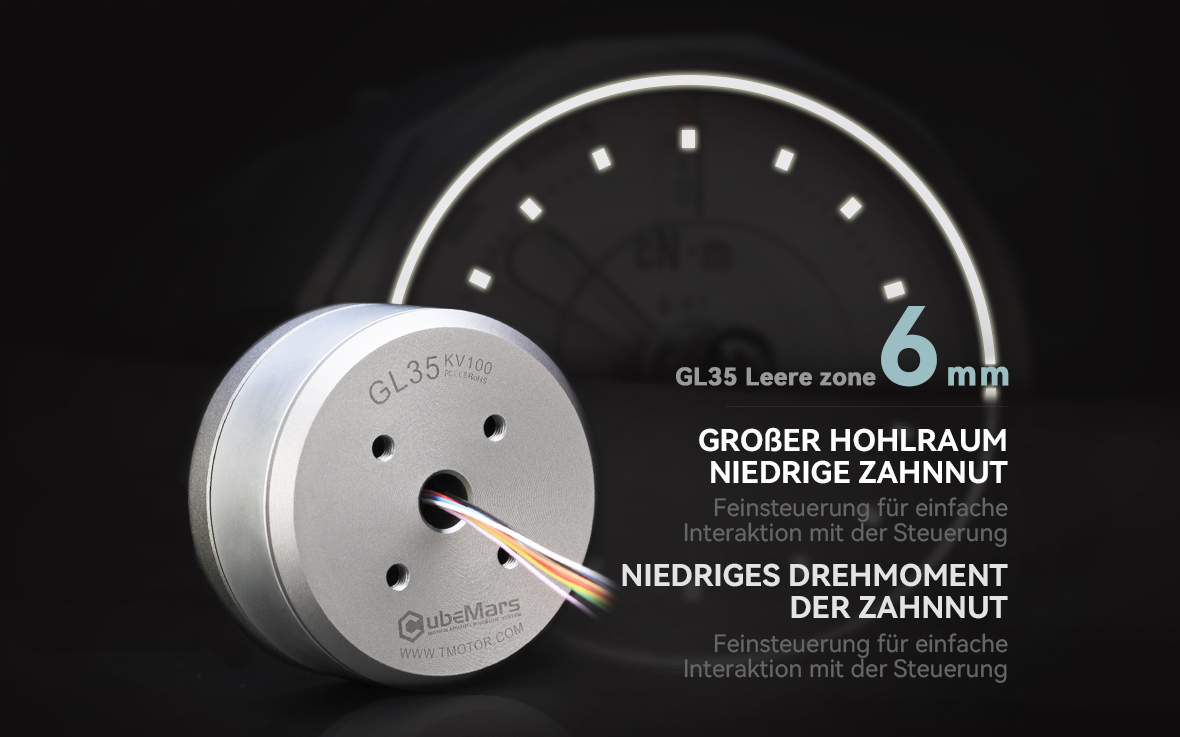

Ermöglicht einfachen Durchgang von Signal- und Stromkabeln, ideal für Schleifringaufbauten oder Rotationsmechanismen
Hohe Kompatibilität
Funkioniert nahtlos mit AlexMos-Gimbal-Controllern und verschiedenen Gimbal-Antriebslösungen

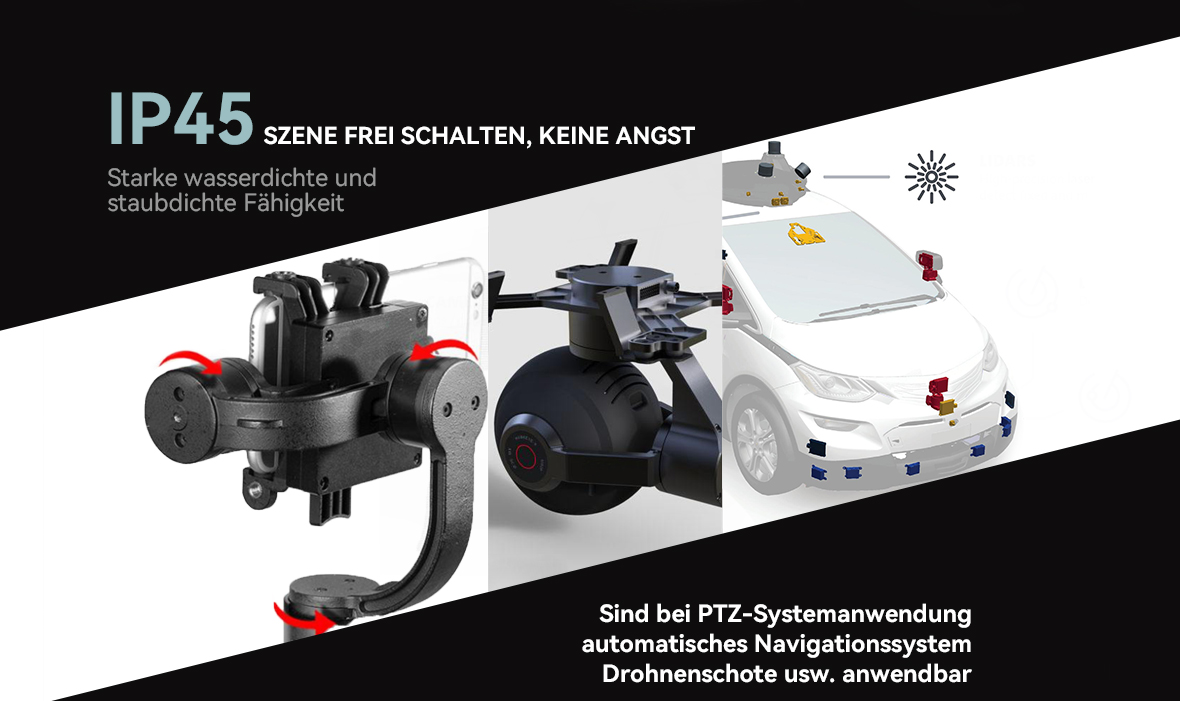

IP45 Staub- und Wasserbeständigkeit
Geeignet für Outdoor- und anspruchsvolle Umgebungen

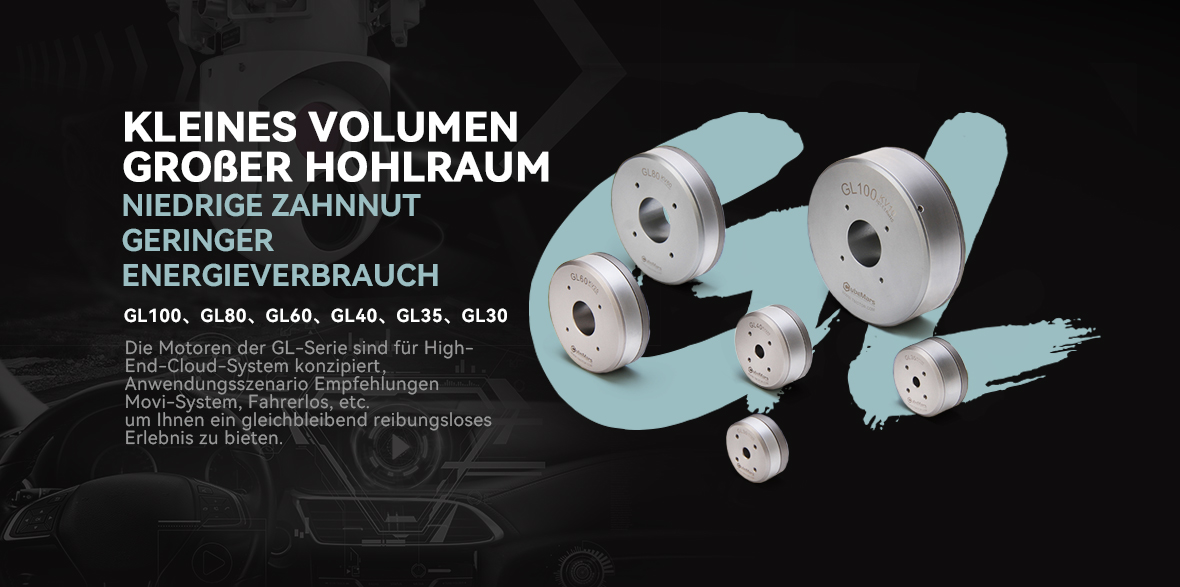

| Anwendungsbereiche | Wolken, radar | Stehende Isolationsspannung | 500V 5mA/2s |
| Fahrmodus | FOC | Isolationswiderstand | 500V10MΩ |
| Umgebungstemperatur bei Betrieb | -20℃~50℃ | Anzahl der Phasen | 3 |
| Verbindungsmethode der Spule | star | Anzahl der Polpaare | 7 |
| Isolationsklasse | H | ||
| Elektrische Parameter | |||
| Nennspannung (v) | 16 | Gegen-EMF-Konstante Ke (V/krpm) | 11.54 |
| Leerlaufdrehzahl (rpm) | 1320 | Widerstand des Drahtes (mΩ) | 3600 |
| Nenndrehmoment (Nm) | 0.15 | Draht-Induktivität (μH) | 2100 |
| Nenndrehzahl (rpm) | 815 | Trägheitsmoment (gcm²) | 61 |
| Nennstrom (ADC) | 1.3 | Motorkonstante (Nm/√W) | 0.060610322 |
| Spitzendrehmoment (Nm) | 0.46 | Elektromechanische Zeitkonstante (ms) | 1.66 |
| Spitzenstrom (ADC) | 4 | Elektrische Zeitkonstante (ms) | 0.58 |
| Geschwindigkeitskonstante Kv (rpm/V) | 82.5 | Gewicht (g) | 90 |
| Drehmoment konstant Kt (Nm/A) | 0.115 | Maximale Drehmomentdichte (Nm/kg) | 5.11 |
| Kategorie | Modell | Nennspannung (V) | Nennleistung (W) | Nenndrehmoment (Nm) | Nennstrom (A) | Nenndrehzahl (RPM) | Spitzendrehmoment (Nm) | Spitzenstrom (A) | Leerlaufdrehzahl (RPM) | Widerstand des Drahtes (mΩ) | Draht-Induktivität (μH) | Anzahl der Polpaare | Gewicht (G) | Größe (Durchmesser × Länge) MM | Operation |
| GL II Gimbal-Motoren | GL40 II KV82.5 | 16 | 19 | 0.25 | 1.88 | 697 | 0.68 | 5.22 | 1388 | 3000 | 1320 | 14 | 125 | Ф46.1*33.5 |  |
| GL II Gimbal-Motoren | GL60 II KV28 | 16 | 10 | 0.6 | 1.56 | 153 | 1 | 2.75 | 448 | 5800 | 6000 | 28 | 276 | φ70.5*33.6 | |
| GL Gimbal-Motoren | GL30 KV290 | 12 | 16 | 0.08 | 2.13 | 1990 | 0.28 | 7.4 | 3060 | 1530 | 330 | 7 | 41 | Ф34.5*15.7 | |
| GL Gimbal-Motoren | GL35 KV100 | 16 | 13 | 0.15 | 1.3 | 815 | 0.46 | 4 | 1320 | 23600 | 2100 | 7 | 90 | Ф41.8*21 | |
| GL Gimbal-Motoren | GL40 KV70 | 16 | 12 | 0.25 | 1.62 | 430 | 0.5 | 3.3 | 1015 | 4500 | 1800 | 14 | 107 | Ф46.5*21.5 | |
| GL Gimbal-Motoren | GL60 KV25 | 24 | 20 | 0.6 | 1.35 | 310 | 1.75 | 4 | 516 | 5500 | 2720 | 14 | 230 | Ф69*22.3 | |
| GL Gimbal-Motoren | GL80 KV30 | 24 | 48 | 1 | 2.8 | 450 | 2.9 | 8.2 | 650 | 1800 | 1100 | 21 | 312 | Ф87*22.3 | |
| GL Gimbal-Motoren | GL80 KV60 | 24 | 106 | 1 | 5.6 | 1010 | 2.9 | 16.3 | 1300 | 450 | 270 | 21 | 315 | Ф87*22.3 | |
| GL Gimbal-Motoren | GL100 KV10 | 24 | 41 | 3 | 2.9 | 130 | 7.7 | 7.8 | 223 | 2650 | 2350 | 20 | 698 | Ф106.8*34.2 | |
GL35 Gimbal-Motor ohne Encoder – 3D-Zeichnung (STEP, ZIP)
