ねじ接続工法、二段式独立カプセル、低抵抗シール工法。メンテナンスフリーでモーター内への土砂の侵入を防止する。
内部構造を簡素化し、安定した運用を実現する。
流線化設計により、水中抵抗をより大幅に低減し、効率的な稼働を実現する。
ユーザー登録

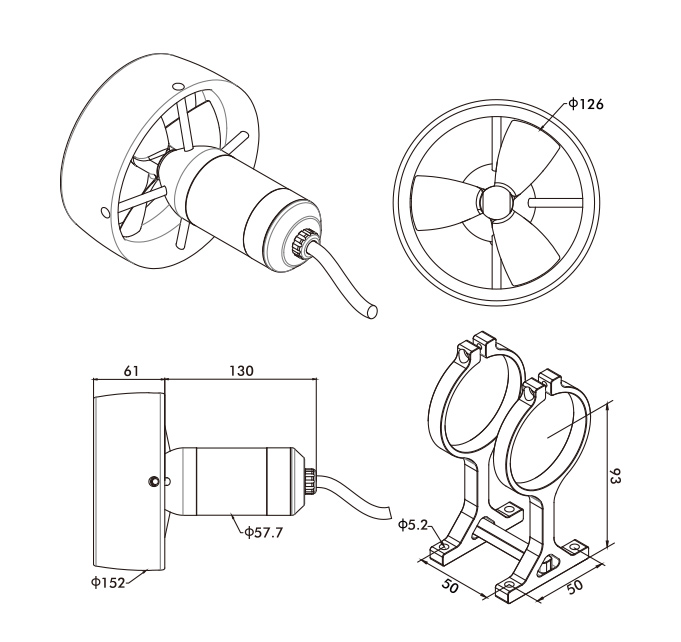

工程図
CubeMarsが新たに発売したSWとDWシリーズの水中スラスタは、水面と水中の無人設備に清潔で便利で効率的な推進動力を提供することを目的としています。SWとDWシリーズのスラスタは密閉式設計を採用しており、スラスタの重要な部品はすべて密閉したケースの内部に配置されており、土砂などの異物による損傷を効果的に回避し、複雑で変化に富んだ水中環境に対応することができ、長寿命、耐食性、メンテナンスフリーの応用需要を満たすことができます。スラスタは全面的な保護設計を採用し、同時に作業時に発生する放熱問題を十分に考慮し、内部に高効率な熱伝導材料を充填し、スラスタは水に浸すことで放熱することができ、高効率な運転の目的を達成することができます。スラスタの密封ケースは堅固で耐久性があり、最大運転深さは350メートルに達し、最大停泊推力は7ー25kgfをカバーし、ROV、無人船、サーフボードなどの異なるレベルの水面と水中の応用需要を満たすことができます。
DW25水中パワースラスターは包括的な保護設計を採用し、同時に、作業時に発生する放熱問題を十分に考慮し、内部は高効率の熱伝導材料で満たされているため、スラスターは水に浸漬することで熱を放散し、効率的な操作の目的を達成することができます。DW25水中パワースラスターの密封されたシェルは頑丈で耐久性があり、定格電圧48Vをサポートし、最大動作深度は350メートルまで、最大係留推力≥25kgfで、さまざまなクラスのROVと水中アプリケーションの要件を満たすことができます。 異なるクラスのROV、無人船、サーフボード、その他の水上・水中アプリケーションのニーズを満たすことができる。
● 重量: 1780g(空中)；995g(水中)
● 主軸シール方式: 低抵抗シール
● 主体構造: 二段式シールカプセル
● ケーブル仕様: TPU(艶あり面) φ9.5mm- 3*12AWG- 1.5M
● プロペラ仕様: φ126mm
● 定格電圧: 48V
● 定格電力: 1315W
● お勧めのモーター組合わせ: TW-80A-12S
● 最大係留推力: ≥25kgf
● 環境条件: 0-50℃(保存) 0-40℃(使用)
● 適用水深: 0-350M
● 適用シーン: 無人船、動力浮き板、ROVなど
ねじ接続工法、二段式独立カプセル、低抵抗シール工法。メンテナンスフリーでモーター内への土砂の侵入を防止する。
内部構造を簡素化し、安定した運用を実現する。
流線化設計により、水中抵抗をより大幅に低減し、効率的な稼働を実現する。
| 定格電力 | 1315W | 主軸シール方式 | 低抵抗シール |
| 定格電圧 | 48V | 主体構造 | 二段式シールカプセル |
| 最大係留推力 | ≥25kgf | ケーブル仕様 | TPU（艶なし面）φ9.5mm-3*12AWG-1.5M |
| 適用水深 | 0-350M | ドライブ | 外付け |
| デフレクタカバー材質 | POM | 適用シーン | 無人船、動力浮き板、ROVなど |
| プロペラ材質 | アルミニウム合金 | 重量 | 1780g（空中）995g（水中） |
| シェル材質 | アルミニウム合金 | 環境条件 | 0-50℃（保存）0-40℃（使用） |
| プロペラ仕様 | φ126mm | 使用上のご注意 | 使用後はすぐに水で洗い流してください |
| モーター回転子極数 | 20P | お勧めのモーター組合わせ | TW-80A-12S |
| 分類 | 型式 | Rated Voltage (V) | Rated Power (W) | Maximum Mooring Thrust (KGF) | Applicable Water Depth (M) | Weight (G) | Size (diameter *length) MM |
| DWシリーズ水中推進器 | DW10 | 36 | 540 | 10 | 0-350 | 845 | Ф100*148 |
| DWシリーズ水中推進器 | DW15 | 48 | 750 | 15 | 0-350 | 1260 | Ф130.6*174.5 |
| DWシリーズ水中推進器 | DW20 | 48 | 910 | 20 | 0-350 | 1630 | Ф152*182 |
| SWシリーズ水中推進器 | SW7 | 36 | 360 | 7 | 0-30 | 700 | Ф100*125.5 |
| DWシリーズ水中推進器 | DW25 | 48 | 1315 | 25 | 0-350 | 1790 | Ф152*191 |
| SWシリーズ水中推進器 | SW12 | 48 | 520 | 12 | 0-30 | 1180 | Ф130.6*151.5 |
| SWシリーズ水中推進器 | SW17 | 48 | 870 | 17 | 0-30 | 1350 | Ф130.6*163.5 |
